Pemutus sirkuit vakum (VCB)telah menjadi standar terbaik untuk perlindungan tegangan menengah, yang menawarkan pemadaman busur listrik secara cepat, nol emisi gas rumah kaca, dan perawatan minimal. Panduan komprehensif ini menjawab pertanyaan penting: Bagaimana cara kerja VCB? Apa saja komponen intinya? Bagaimana perbandingannya dengan kontaktor vakum? Dan mengapa teknologi tersebut menjadi pilihan teknologi untuk utilitas, industri, dan energi terbarukan? Dengan wawasan dari produsen terkemukaAyo datang, artikel ini membekali para insinyur dan pembeli dengan pengetahuan untuk memilih VCB yang tepat untuk aplikasi mereka.
Efektivitas pemutus sirkuit vakum terletak pada penggunaan vakum tinggi—salah satu isolator listrik terbaik yang diketahui—untuk memadamkan busur api. Ketika kontak VCB terpisah, busur yang terbentuk dengan cepat padam karena hampir tidak ada molekul gas yang menopang plasma. Hal ini menghasilkan waktu interupsi kurang dari setengah siklus bentuk gelombang AC, meminimalkan energi kesalahan dan melindungi peralatan hilir. Selain itu, VCB lebih unggul dalam hal lingkungan dibandingkan pemutus SF₆, karena tidak mengeluarkan gas rumah kaca, menjadikannya teknologi utama untuk jaringan listrik berkelanjutan.
Pengoperasian aVCBdapat dipecah menjadi serangkaian langkah yang cepat dan tepat:
Seluruh proses ini terjadi dalam mikrodetik, menjadikan VCB sangat cepat dan andal untuk peralihan arus beban dan gangguan.
VCB berkualitas tinggi merupakan kumpulan beberapa komponen penting:
Meskipun keduanya menggunakan interupsi vakum, VCB dan kontaktor vakum memiliki tujuan yang berbeda. Tabel di bawah menjelaskan perbedaan utama.
| Fitur | Pemutus Sirkuit Vakum (VCB) | Kontaktor Vakum |
|---|---|---|
| Peran Utama | Perlindungan terhadap arus gangguan (korsleting) dan pergantian yang jarang terjadi. | Peralihan beban operasional yang sering seperti motor dan pemanas. |
| Rentang Tegangan | 3 kV hingga 36 kV (hingga 40,5 kV untuk model khusus). | Hingga 15 kV, biasanya 200 A hingga 630 A. |
| Beban Khas | Transformator, generator, kapasitor, motor besar, pengumpan distribusi. | Motor, penerangan, sirkuit pemanas, dan peralatan yang sering berpindah. |
| Frekuensi Peralihan | Jarang (perlindungan dan isolasi). | Sangat sering (ribuan operasi). |
| Peringkat Hubungan Pendek | Tinggi (khas 20 kA hingga 50 kA). | Lebih rendah (hingga 10 kA). |
Pemutus sirkuit vakum menawarkan serangkaian manfaat menarik yang menjadikannya pilihan utama untuk aplikasi tegangan menengah:
VCB tersedia dalam beberapa konfigurasi untuk disesuaikan dengan lingkungan dan kebutuhan operasional yang berbeda.

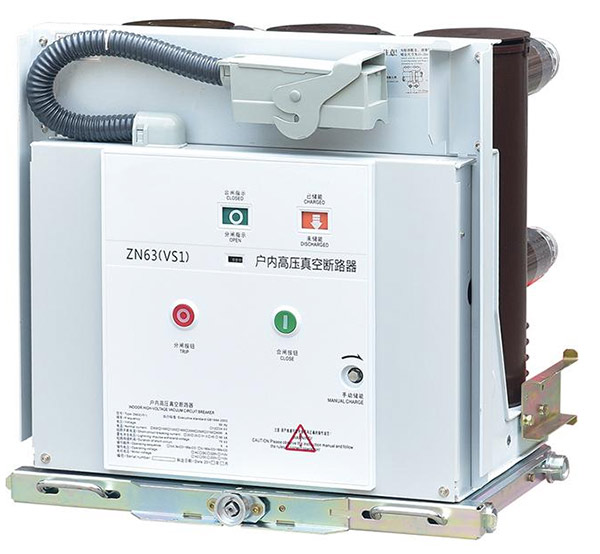

Unit ringkas yang dirancang untuk pemasangan di panel switchgear di dalam pabrik, bangunan komersial, dan gardu induk dalam ruangan. Contohnya termasuk tipe tetap dan dapat ditarik VS1-12 yang banyak digunakan.
Model tahan cuaca yang dibuat untuk gardu induk dan jaringan transmisi, mampu menahan hujan, angin, dan suhu ekstrem.
VCB sangat penting dalam spektrum industri dan infrastruktur yang luas:
A1: Perbedaan utamanya adalah media pemadam busur api—VCB menggunakan ruang hampa, sedangkan pemutus SF₆ menggunakan gas bertekanan. VCB lebih ramah lingkungan (tidak ada emisi gas rumah kaca), memiliki pemulihan dielektrik yang lebih cepat, dan memerlukan lebih sedikit perawatan untuk aplikasi tegangan menengah.
A2: Pemutus vakum disegel seumur hidup, biasanya bertahan 10–20 tahun dalam kondisi normal. Masa pakai mekanis mekanisme operasi seringkali melebihi 30.000 operasi.
A3: Ya, tetapi VCB pengalih kapasitor khusus dengan peralihan terkontrol direkomendasikan untuk meminimalkan serangan awal, arus masuk, dan serangan ulang, memastikan umur kontak yang panjang dan stabilitas sistem.
A4: Perawatan rutin berfokus pada mekanisme pengoperasian, sambungan listrik, dan sirkuit kontrol—bukan pada pemutus vakum itu sendiri. Tugas umum mencakup inspeksi visual, pengukuran resistansi kontak, dan pengujian operasi mekanis setiap 3–5 tahun.
A5: Tentu saja. VCB luar ruangan dirancang khusus dengan penutup tahan cuaca, isolator bermutu tinggi, dan perawatan anti korosi untuk tahan terhadap kondisi lingkungan yang keras.
Pemutus sirkuit vakum jelas merupakan pemenang dalam distribusi daya tegangan menengah modern, yang menggabungkan kinerja unggul, tanggung jawab terhadap lingkungan, dan keandalan jangka panjang. Ketika industri terus menghapuskan SF₆, permintaan akan VCB berkualitas tinggi akan meningkat. Memilih produsen tepercaya sangat penting untuk memastikan peralatan Anda memberikan kinerja dan keamanan yang konsisten.
Ayo datang, pabrik dan pemasok terkemuka yang berbasis di Tiongkok, menawarkan rangkaian lengkap VCB dalam ruangan, luar ruangan, dan khusus. Produk kami dirancang dengan presisi, diuji secara ketat, dan tersedia untuk pesanan stok dan proyek grosir khusus. Dengan memilih Comewill, Anda mendapatkan keuntungan dari harga pabrik langsung, keahlian teknis, dan dukungan pelanggan yang responsif.
Bermitra dengan Comewill untuk Perlindungan Daya yang Andal
Apakah Anda memerlukan VCB dalam ruangan standar, unit luar ruangan yang kokoh, atau desain khusus,Ayo datangpunya solusinya. Tim kami siap membantu spesifikasi teknis, harga, dan pengiriman.
📧Hubungi kamihari ini untuk mendiskusikan kebutuhan Anda atau meminta penawaran. Kami berharap dapat mendukung proyek Anda berikutnya.
