Pemutus Sirkuit Vakum (VCB), perangkat penting dalam distribusi listrik tegangan menengah modern. Kami mengeksplorasi fisika dasar pemadaman busur api dalam ruang hampa, membedah komponen inti—mulai dari pengganggu vakum hingga mekanisme pengoperasiannya—dan menyajikan perbandingan praktis dan mendetail dengan teknologi SF₆. Artikel ini juga menguraikan area aplikasi utama, kriteria seleksi, dan praktik terbaik pemeliharaan, semuanya didasarkan pada prinsip-prinsip teknik industri. Sebagai seorang profesionalProdusen dan pemasok yang berbasis di Tiongkok, Ayo datangmemberikan solusi VCB berkualitas tinggi dan dapat disesuaikan yang menggabungkan keandalan, umur panjang, dan tanggung jawab lingkungan untuk proyek industri, komersial, dan utilitas di seluruh dunia.

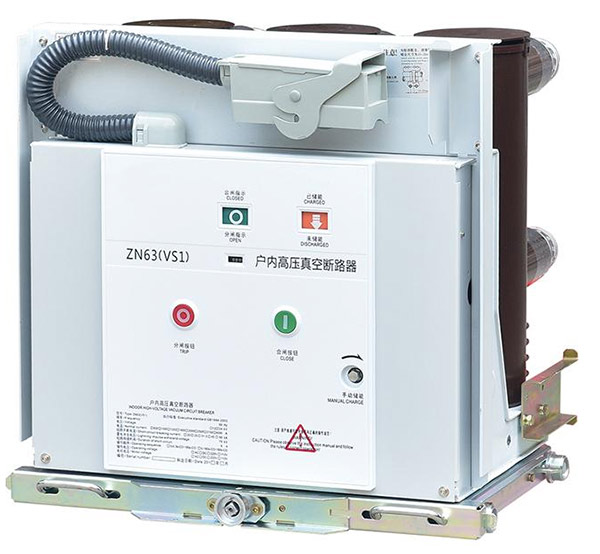

ItuPemutus Sirkuit Vakum (VCB)telah menjadi landasan distribusi listrik tegangan menengah yang andal, berfungsi sebagai perangkat pelindung utama di gardu induk, pabrik industri, dan fasilitas komersial. Tidak seperti teknologi lama yang mengandalkan minyak, udara, atau gas SF₆, VCB menggunakan lingkungan vakum tinggi untuk memadamkan busur yang terbentuk ketika kontak terpisah saat terjadi gangguan. Metode ini menawarkan keunggulan tersendiri dalam kecepatan peralihan, keandalan operasional, dan keamanan lingkungan, menjadikannya pilihan utama untuk aplikasi dari 3 kV hingga 36 kV.
Infrastruktur kelistrikan modern menuntut peralatan yang tidak hanya berfungsi di bawah tekanan tetapi juga memerlukan intervensi minimal selama beberapa dekade pelayanan. VCB menjawab tantangan ini melalui interupsi yang disegel seumur hidup dan desain mekanis yang kuat, yang secara signifikan mengurangi interval perawatan dibandingkan dengan jenis pemutus lainnya.Ayo datang, sebagai pabrikan Tiongkok yang berpengalaman, mengkhususkan diri dalam memproduksi VCB yang dirancang untuk memberikan kinerja yang konsisten di berbagai kondisi pengoperasian, mulai dari kelembapan tropis hingga lingkungan industri yang penuh debu.
Artikel ini menawarkan perspektif teknis orisinal tentang teknologi VCB, dengan fokus pada prinsip-prinsip teknik yang mengatur pengoperasiannya, komponen penting yang menjamin umur panjangnya, dan faktor-faktor praktis yang harus dipertimbangkan oleh para insinyur ketika memilih dan menentukan perangkat ini untuk proyek baru atau retrofit.
Inti dari setiap VCB terletak pada prinsip fisika mendasar: ketidakmampuan busur listrik untuk bertahan dalam ruang hampa yang tinggi. Ketika bagian kontak pemutus berada dalam kondisi gangguan, arus mencoba mempertahankan jalur melalui uap logam terionisasi. Namun, karena interupsi dievakuasi ke tekanan di bawah 10⁻⁴ Pa, jalur bebas rata-rata molekul menjadi sangat panjang, dan partikel yang tersedia untuk ionisasi menjadi langka.
Busur yang terbentuk hampir seluruhnya ada sebagai plasma uap logam dari permukaan kontak. Saat arus secara alami melewati nol dalam siklus AC, uap ini mengembun hampir seketika ke permukaan kontak yang lebih dingin dan pelindung busur di sekitarnya. Kondensasi cepat ini—dikenal sebagaipemulihan dielektrik—mencegah busur terjadi kembali, secara efektif menghilangkan kesalahan dalam setengah siklus. Seluruh prosesnya bersih, senyap, dan menghasilkan erosi kontak minimal, sehingga berkontribusi terhadap ketahanan listrik VCB yang tinggi, seringkali melebihi 5.000 pengoperasian beban penuh.
Yang terpenting, desain penyela vakum memastikan busur tetap terkonsentrasi dan menyebar, menghindari titik panas yang dapat merusak selubung keramik. Penggunaan geometri kontak tertentu, seperti kontak medan magnet aksial atau radial, selanjutnya mengontrol pergerakan busur dan memastikan keausan yang merata, sehingga memperpanjang umur fungsional pemutus. Prinsip pemadaman busur listrik inilah yang membuat VCB sangat cocok untuk tugas peralihan yang sering dilakukan, seperti penyalaan motor atau peralihan bank kapasitor, di mana teknologi lain akan terdegradasi lebih cepat.
Untuk aplikasi tegangan menengah, pilihan antara teknologi vakum dan SF₆ adalah keputusan teknik yang umum. Keduanya merupakan teknologi yang matang, namun karakteristiknya berbeda dengan prioritas proyek. Tabel di bawah ini memberikan perbandingan asli dan terperinci berdasarkan faktor operasional dan lingkungan, tanpa bergantung pada data vendor eksternal.
| Parameter | Pemutus Sirkuit Vakum (VCB) | Pemutus Sirkuit SF6 |
|---|---|---|
| Media Interupsi | Vakum (kekuatan dielektrik ~10⁷ V/m) | Gas SF₆ pada tekanan (biasanya 5–7 bar) |
| Kelas Tegangan Khas | 3 kV – 36 kV (tegangan menengah primer) | 3 kV – 800 kV+ (mencakup MV hingga EHV) |
| Dampak Lingkungan | Nol emisi; tidak ada efek gas rumah kaca | GWP Tinggi (23.500x CO₂); memerlukan penanganan dan daur ulang yang ketat |
| Hubungi Erosi & Kehidupan | Erosi rendah; masa pakai listrik hingga 30 gangguan penuh atau 5.000+ operasi peralihan | Erosi sedang; produk dekomposisi gas memerlukan pengelolaan |
| Rezim Pemeliharaan | Minimal; pengganggu disegel seumur hidup; pelumasan mekanisme saja | Pemeriksaan kepadatan gas secara berkala; pemantauan kelembaban dan produk sampingan |
| Mekanisme Operasi | Aktuator pegas atau magnet – kebutuhan energi rendah | Pegas, hidrolik, atau pneumatik – seringkali berenergi lebih tinggi |
| Kekuatan Khas | Peralihan yang sering, perawatan yang rendah, ramah lingkungan | Sangat baik untuk tegangan tinggi, instalasi kompak, kemampuan arus gangguan tinggi |
Perbandingan ini menunjukkan bahwa VCB sangat kuat dalam aplikasi yang mengutamakan tanggung jawab terhadap lingkungan, pengoperasian yang sering, dan biaya siklus hidup yang rendah. Bagi pengguna utilitas dan industri yang mencari solusi berkelanjutan dan berkinerja tinggi untuk jaringan tegangan menengah, VCB menghadirkan pilihan teknologi yang menarik.Ayo datangmemproduksi VCB yang memanfaatkan keunggulan inheren ini, menawarkan rangkaian produk mulai dari 12kV hingga 40,5kV untuk penggunaan di dalam dan luar ruangan.
VCB adalah perakitan komponen yang direkayasa secara presisi, yang masing-masing memainkan peran penting dalam memastikan pengoperasian yang andal. Dua bagian terpenting adalah pemutus vakum dan mekanisme pengoperasian.
Pemutus vakum adalah silinder keramik tertutup rapat yang berisi kontak tetap dan bergerak. Bahan keramik (seringkali alumina) memberikan insulasi dielektrik dan kekuatan mekanik yang sangat baik. Di dalam, bellow logam menghubungkan kontak bergerak ke batang operasi eksternal, menjaga segel vakum sekaligus memungkinkan gerakan aksial. Sistem pelindung canggih mengelilingi kontak untuk mengembunkan uap logam dan mencegahnya mengendap di permukaan bagian dalam keramik, sehingga menjaga integritas insulasi sepanjang masa pakai perangkat. Bahan kontak, biasanya paduan tembaga-kromium, dipilih karena ketahanannya terhadap pengelasan dan kemampuannya mempertahankan arus pemotongan yang rendah, yang penting untuk peralihan beban induktif.
Mekanisme pengoperasian memberikan kekuatan motif untuk membuka dan menutup kontak secara tepat dan cepat. Mekanisme yang dioperasikan pegas adalah yang paling umum di VCB karena keandalan dan kemandiriannya dari sumber daya eksternal selama trip. Energi disimpan dalam pegas penutup (melalui sistem pengisian manual atau bermotor) dan dilepaskan ketika sinyal trip diterima. Desain penyimpanan energi ini memastikan pemutus terbuka dengan kecepatan dan kekuatan yang konsisten, berapa pun tegangan kontrolnya. Pilihan lainnya termasuk aktuator magnetik, yang menggunakan magnet permanen dan kumparan untuk mengunci, menawarkan desain mekanis yang lebih sederhana dengan lebih sedikit bagian yang bergerak. VCB Comewill dilengkapi dengan mekanisme tangguh seperti seri CT, yang dirancang untuk ribuan pengoperasian dengan penyesuaian minimal.
VCB dikategorikan berdasarkan lingkungan instalasi dan kebutuhan operasional spesifiknya. Dua tipe utama adalah:
Area aplikasi utama meliputi:
Dengan portofolio yang luas,Ayo datangmemasok VCB untuk aplikasi dalam dan luar ruangan, menawarkan penyesuaian untuk memenuhi kebutuhan pelanggan tertentu dan standar proyek.
Memilih VCB yang tepat untuk proyek tertentu memerlukan evaluasi menyeluruh terhadap parameter sistem dan kondisi operasional. Kriteria berikut menjadi dasar pengambilan keputusan pengadaan yang baik:
Dengan mengevaluasi kriteria ini secara cermat, para insinyur dan tim pengadaan dapat menentukan VCB yang tidak hanya memenuhi persyaratan teknis langsung namun juga memberikan keandalan jangka panjang dan efektivitas biaya.Ayo datangmemberikan dukungan teknis terperinci untuk membantu pelanggan menavigasi pilihan ini, menawarkan produk yang mematuhi standar internasional utama.
Keuntungan utamanya terletak pada kemampuannya untuk memadamkan busur segera setelah arus nol dalam ruang hampa, sehingga menghasilkan pemulihan dielektrik yang cepat. Hal ini menghasilkan waktu penyalaan api yang sangat singkat, pengurangan erosi kontak, dan perawatan yang minimal, sehingga sangat andal untuk sistem tegangan menengah.
VCB terutama dirancang untuk aplikasi tegangan menengah, yang mencakup rentang dari sekitar 3 kV hingga 36 kV. Hal ini menjadikannya pilihan standar untuk jaringan distribusi dan sistem tenaga industri.
VCB memiliki keunggulan lingkungan yang signifikan karena menggunakan ruang hampa sebagai media interupsi, yang tidak menimbulkan efek gas rumah kaca. Sebaliknya, gas SF₆ memiliki Potensi Pemanasan Global (GWP) yang sangat tinggi dan memerlukan penanganan yang hati-hati serta prosedur daur ulang di akhir masa pakainya.
Dua komponen terpenting adalah pemutus vakum (kontak tertutup) dan mekanisme pengoperasian. Bahan kontak dan pelindung pemutus menentukan masa pakai listrik, sedangkan desain mekanisme dan kualitas bahan menentukan ketahanan mekanis.
Ya, VCB sangat cocok untuk tugas peralihan yang sering dilakukan, seperti penyalaan motor, peralihan bank kapasitor, dan kontrol tungku busur. Desainnya yang kokoh dan erosi kontak yang rendah memungkinkan sejumlah besar pengoperasian yang aman.
VCB memerlukan perawatan yang sangat minimal. Tugas utama meliputi pemeriksaan berkala terhadap mekanisme pengoperasian untuk mengetahui pelumasan yang tepat, pemeriksaan indikator mekanis, dan pemeriksaan visual terhadap interupsi untuk mengetahui adanya tanda-tanda kerusakan. Alat interupsi itu sendiri disegel seumur hidup dan tidak memerlukan pengisian ulang gas atau penggantian kontak dalam kondisi servis normal.
