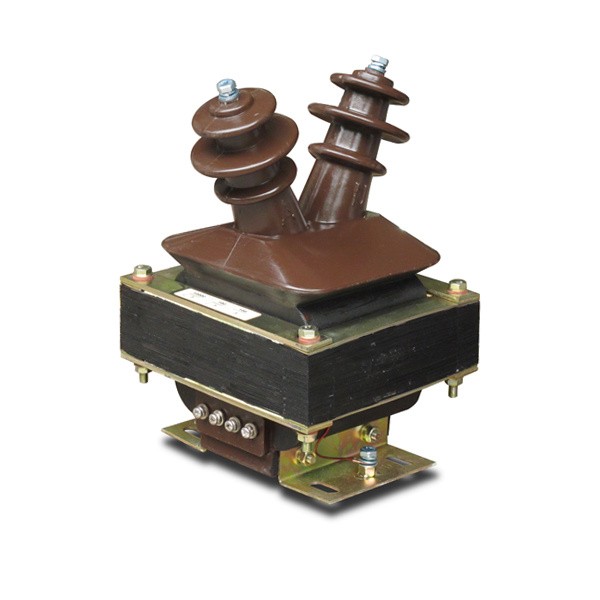

A Transformator Teganganadalah teknologi transformator instrumen penting yang digunakan untuk mengurangi tegangan primer tinggi menjadi tegangan sekunder proporsional yang sesuai untuk pengukuran, pengukuran, perlindungan, dan kontrol. Berbeda dengan trafo daya yang ditujukan untuk transfer energi antar jaringan listrik, trafo instrumen dirancang untuk memberikan sinyal yang akurat ke meteran, relai, peralatan pemantauan, dan sistem kendali. Pemilihan yang benar bergantung pada tegangan sistem primer, tegangan sekunder, frekuensi, persyaratan akurasi, beban, insulasi, pengaturan fasa, konfigurasi belitan, lokasi pemasangan, paparan lingkungan, dan fungsi perlindungan atau pengukuran yang diinginkan. Teknologi elektromagnetik, kapasitif, dan elektronik memberikan pendekatan berbeda untuk memperoleh sinyal tegangan proporsional. Desain dalam dan luar ruangan juga memperhatikan kondisi lingkungan yang berbeda. Oleh karena itu, evaluasi teknis yang lengkap perlu mempertimbangkan kinerja kelistrikan, insulasi, konstruksi, aksesori, proteksi, instalasi, dan pemeliharaan sebagai satu sistem yang terkoordinasi.
Daftar isi
Klik topik apa pun untuk melompat langsung ke bagian tersebut.
- 1. Mengapa Pengukuran Tegangan Penting dalam Sistem Tenaga Listrik?
- 2. Bagaimana Cara Kerja Transformator Tegangan Instrumen?
- 3. Apa Jenis dan Konfigurasi Utamanya?
- 4. Bagaimana Akurasi dan Beban Mempengaruhi Seleksi?
- 5. Mengapa Isolasi dan Isolasi Listrik Penting?
- 6. Apa Perbedaan Aplikasi Perlindungan dan Pengukuran?
- 7. Apa Perbedaan Antara Desain Elektromagnetik dan Kapasitif?
- 8. Bagaimana Desain Dalam dan Luar Ruangan Mengatasi Berbagai Kondisi?
- 9. Apa Perbedaan Aplikasi Fase Tunggal dan Tiga Fase?
- 10. Bagaimana Seharusnya Sekering, Pembumian Sekunder, dan Keselamatan Dipertimbangkan?
- 11. Aplikasi Manakah yang Menggunakan Pengukuran Tegangan Instrumen?
- 12. Kesalahan Seleksi Umum Apa yang Harus Dihindari?
- 13. Apa yang Harus Dicakup dalam Spesifikasi Teknis Profesional?
- 14. Pertanyaan yang Sering Diajukan
Mengapa Pengukuran Tegangan Penting dalam Sistem Tenaga Listrik?
Jaringan listrik tidak dapat dikontrol dengan aman dan akurat tanpa informasi tegangan yang dapat diandalkan. Operator, relai proteksi, meter, sistem otomasi, dan peralatan pemantauan semuanya bergantung pada sinyal pengukuran yang mewakili kondisi rangkaian listrik primer.
Menghubungkan meteran konvensional atau peralatan kontrol tegangan rendah secara langsung ke sirkuit tegangan menengah atau tinggi akan menjadi tidak praktis dan berpotensi berbahaya. Transformator instrumen mengatasi masalah ini dengan menciptakan sinyal sekunder proporsional yang mewakili tegangan primer sekaligus memberikan pemisahan listrik antara rangkaian tegangan tinggi dan rangkaian pengukuran sekunder.
Pemisahan ini mempunyai beberapa keuntungan praktis. Peralatan pengukuran dapat dirancang dengan tegangan sekunder standar dan bukannya diekspos langsung ke sistem primer. Relai proteksi dapat memproses sinyal yang dapat diatur. Pengukur energi dapat menjalankan fungsi pengukurannya. Operator dapat memperoleh informasi tentang jaringan listrik tanpa membawa tegangan primer langsung ke panel kendali.
Memberikan sinyal tegangan proporsional untuk meter dan perangkat pemantauan.
Menyuplai informasi tegangan ke relai pelindung yang mengevaluasi kondisi sistem abnormal.
Memisahkan rangkaian pengukuran sekunder dari jaringan primer tegangan tinggi.
Memberikan sinyal listrik yang dapat mendukung otomatisasi, logika switching, sinkronisasi, dan fungsi kontrol lainnya.
Informasi tegangan sangat penting dalam sistem dimana kondisi kelistrikan terus berubah. Gardu induk, sistem distribusi industri, pengumpan trafo, jaringan energi terbarukan, dan sistem utilitas yang kompleks semuanya memerlukan informasi yang dapat dipercaya tentang tegangan sistem.
Pengukuran juga mendukung pemecahan masalah. Jika sinyal sekunder yang diamati berubah secara tidak terduga, teknisi dapat menyelidiki apakah penyebabnya terkait dengan sistem primer, trafo instrumen, perkabelan, sirkuit proteksi, atau bagian lain dari rantai pengukuran.
Oleh karena itu, rantai pengukuran yang andal dimulai dengan transformator instrumen yang dipilih dengan benar. Akurasi, insulasi, konfigurasi sambungan, beban sekunder, kondisi lingkungan, dan persyaratan perlindungan semuanya perlu dipertimbangkan bersama.
Bagaimana Cara Kerja Transformator Tegangan Instrumen?
Transformator tegangan instrumen elektromagnetik bekerja melalui induksi elektromagnetik. Belitan primer dihubungkan ke rangkaian tegangan tinggi, sedangkan belitan sekunder memberikan tegangan lebih rendah secara proporsional ke peralatan pengukuran atau proteksi yang terhubung.
Hubungan dasar ditentukan oleh perbandingan lilitan primer terhadap lilitan sekunder. Ketika belitan primer diberi energi, fluks magnet terbentuk di inti. Fluks ini menginduksi tegangan pada belitan sekunder yang sebanding dengan tegangan primer dalam rentang operasi transformator yang dirancang.
Gulungan primer
Gulungan primer terhubung ke rangkaian tegangan tinggi. Oleh karena itu, sistem insulasinya dirancang untuk menahan tekanan listrik yang terkait dengan jaringan primer.
Tergantung pada arsitektur produk, belitan primer dapat memiliki konstruksi fisik yang berbeda. Beberapa desain menggunakan susunan belitan konvensional, sementara yang lain mengintegrasikan belitan ke dalam struktur insulasi yang dienkapsulasi.
Gulungan sekunder
Gulungan sekunder memberikan sinyal tegangan rendah ke meter, relai, dan peralatan lainnya. Outputnya dirancang agar tetap proporsional dengan tegangan primer dalam kondisi kelistrikan tertentu.
Inti magnet
Inti menyediakan jalur magnet yang diperlukan untuk induksi elektromagnetik. Konstruksi inti dan karakteristik magnet mempengaruhi akurasi, perilaku eksitasi, rugi-rugi, dan kemampuan transformator untuk memberikan sinyal sekunder yang stabil.
Sistem isolasi
Sistem insulasi memisahkan belitan primer tegangan tinggi dari belitan sekunder, penutup, dan struktur sekitarnya. Tergantung pada desain produk, hal ini dapat melibatkan insulasi kering, pengecoran resin epoksi, insulasi minyak, insulasi gas, atau pengaturan dielektrik lainnya.
| Komponen | Fungsi Utama | Pertimbangan Desain Utama |
|---|---|---|
| Gulungan primer | Terhubung ke sirkuit tegangan tinggi | Persyaratan tegangan dan insulasi primer |
| Gulungan sekunder | Memberikan sinyal pengukuran yang dikurangi | Tegangan sekunder, akurasi, beban |
| Inti magnet | Menyediakan jalur magnetis | Bahan inti dan karakteristik eksitasi |
| Sistem isolasi | Mempertahankan pemisahan listrik | Stres tegangan, lingkungan, stabilitas mekanik |
| Kandang atau perumahan | Memberikan perlindungan mekanis dan lingkungan | Lokasi pemasangan dan kondisi pemaparan |
Kualitas sinyal sekunder
Sinyal sekunder yang berguna harus secara akurat mewakili tegangan primer sementara peralatan yang terhubung menarik beban yang ditentukan. Jika rangkaian pengukuran memberikan beban berlebihan pada sekunder, rasio tegangan dan akurasi dapat terpengaruh.
Inilah sebabnya mengapa trafo, perkabelan, terminal, meter, relai, dan peralatan sekunder lainnya harus dievaluasi sebagai satu rangkaian.
Prinsip kerjanya mungkin sederhana dalam konsepnya, tetapi untuk mencapai akurasi yang stabil dalam kondisi operasi nyata memerlukan desain inti, belitan, insulasi, sambungan, dan struktur mekanis yang cermat.
Apa Jenis dan Konfigurasi Utamanya?
Transformator tegangan instrumen dapat diklasifikasikan menurut pemasangan, pengaturan fasa, konfigurasi belitan, teknologi isolasi, dan prinsip operasi. Kategori-kategori ini membantu para insinyur mempersempit pilihan berdasarkan kebutuhan sistem.
Konfigurasi dalam ruangan
Unit dalam ruangan ditujukan untuk pemasangan di dalam switchgear, gardu induk, ruang listrik, atau lingkungan terlindung lainnya. Desain penutup dan insulasinya dapat dioptimalkan di sekitar lingkungan dalam ruangan yang terkendali.
Desain cetakan resin epoksi umum digunakan dalam aplikasi tegangan menengah dalam ruangan yang kompak karena insulasi padat dapat menciptakan struktur tertutup sekaligus menjaga rakitan fisik tetap relatif kompak.
Konfigurasi luar ruangan
Unit luar ruangan menghadapi paparan langsung terhadap hujan, kelembapan, perubahan suhu, sinar matahari, debu, polusi, dan kondisi lingkungan lainnya. Oleh karena itu, pengaturan perumahan dan isolasi mereka perlu memperhatikan layanan luar ruangan.
Konfigurasi fase tunggal
Desain satu fasa biasanya digunakan jika setiap fasa diukur secara terpisah atau jika penerapannya memerlukan pengaturan pengukuran fasa ke tanah atau fasa ke fasa yang ditentukan.
Konfigurasi tiga fase
Pengaturan tiga fasa dapat memberikan pengukuran tegangan terkoordinasi untuk jaringan listrik tiga fasa. Sambungan yang tepat bergantung pada konfigurasi netral sistem dan fungsi proteksi atau pengukuran.
Konfigurasi dua belitan dan tiga belitan
Desain dua belitan berisi satu belitan primer dan satu belitan sekunder. Desain tiga belitan menambahkan belitan sekunder bantu yang dapat mendukung fungsi perlindungan terpisah atau terkait pembumian, tergantung pada skema kelistrikan.
Sistem tipe kering dan resin cor
Sistem tipe kering menggunakan insulasi padat atau kering tanpa dielektrik cair. Konstruksi cetakan resin epoksi dapat sepenuhnya merangkum komponen tertentu, memberikan stabilitas mekanis dan ketahanan terhadap kelembapan dan kontaminasi.
Desain yang terendam minyak
Konfigurasi terendam oli menggunakan oli isolasi sebagai bagian dari sistem dielektrik dan termal. Desain ini memerlukan konstruksi tangki, penyegelan, pengelolaan oli, dan prosedur pemeliharaan yang tepat.
Konfigurasi tiup atau berinsulasi gas
Desain berinsulasi gas dapat digunakan jika sistem dielektrik tertutup sesuai. Pemilihannya harus mencakup pertimbangan penyegelan selungkup, sifat gas, manajemen tekanan, prosedur servis, dan persyaratan lingkungan.
Teknologi kapasitif dan elektronik
Tidak semua sistem pengukuran tegangan bergantung pada trafo elektromagnetik konvensional. Transformator tegangan kapasitif menggunakan pembagi kapasitif yang dikombinasikan dengan bagian elektromagnetik, sedangkan sensor tegangan elektronik menggunakan metode penginderaan dan konversi sinyal untuk menghasilkan keluaran listrik yang proporsional.
| Klasifikasi | Opsi Khas | Fokus Seleksi |
|---|---|---|
| Instalasi | Dalam ruangan, luar ruangan | Paparan lingkungan dan desain kandang |
| Fase | Fase tunggal, tiga fase | Konfigurasi jaringan dan skema pengukuran |
| Lekok | Dua belitan, tiga belitan | Pengukuran, perlindungan, fungsi tambahan |
| Isolasi | Kering, resin cor, minyak, gas | Kelas tegangan, lingkungan, pemeliharaan |
| Prinsip kerja | Elektromagnetik, kapasitif, elektronik | Tingkat tegangan, akurasi, arsitektur sistem |
Seleksi harus dimulai dengan persyaratan aplikasi dan jaringan, bukan hanya kategori produk. Konfigurasi yang berbeda dapat memenuhi fungsi pengukuran yang serupa sekaligus memberikan karakteristik pemasangan dan pemeliharaan yang berbeda.
Bagaimana Akurasi dan Beban Mempengaruhi Seleksi?
Akurasi adalah salah satu pertimbangan teknis yang paling penting karena sinyal sekunder dapat digunakan untuk pengukuran energi, pemantauan sistem, proteksi, pengendalian, atau beberapa fungsi secara bersamaan.
Kelas akurasi
Kelas akurasi menjelaskan kesalahan pengukuran yang diperbolehkan dalam kondisi tertentu. Aplikasi yang berbeda mungkin memiliki persyaratan akurasi yang berbeda.
Sirkuit pengukuran yang digunakan untuk pengukuran memerlukan akurasi yang lebih ketat dibandingkan aplikasi yang terutama menggunakan transformator sebagai sinyal proteksi. Oleh karena itu, kelas yang benar bergantung pada apa yang perlu dicapai oleh rangkaian sekunder.
Nilai beban
Beban mengacu pada beban yang terhubung ke belitan sekunder. Ini termasuk meteran, input relai, transduser, pengkabelan, blok terminal, dan perangkat lain yang terhubung.
Jika beban aktual rangkaian sekunder berbeda secara signifikan dari kondisi transformator yang ditentukan, keakuratan dan perilaku keluaran dapat berubah.
Akurasi rasio
Rasio transformasi harus tetap berada dalam toleransi yang ditentukan. Ketidaksesuaian antara rasio yang diinginkan dan rasio sebenarnya dapat mempengaruhi nilai pengukuran dan keputusan perlindungan.
Perpindahan fase
Dalam sistem pengukuran yang melibatkan penghitungan daya, hubungan fase menjadi penting. Kesalahan kecil dalam perpindahan fasa dapat mempengaruhi keakuratan perhitungan yang diperoleh dari sinyal tegangan dan arus.
| Parameter | Apa yang Dijelaskannya | Mengapa Itu Penting |
|---|---|---|
| Kelas akurasi | Akurasi pengukuran dalam kondisi yang ditentukan | Menentukan kesesuaian untuk pengukuran atau perlindungan |
| Nilai beban | Beban sirkuit sekunder | Mempengaruhi tegangan dan akurasi sekunder |
| Rasio transformasi | Hubungan tegangan primer-sekunder | Memastikan pengukuran mewakili sistem utama dengan benar |
| Perpindahan fase | Hubungan sudut antara tegangan primer dan sekunder | Dapat mempengaruhi perhitungan daya dan perlindungan |
Persyaratan pengukuran versus perlindungan
Aplikasi yang berorientasi pada pengukuran umumnya fokus pada pemeliharaan keluaran proporsional yang akurat di seluruh rentang operasi yang relevan. Aplikasi yang berorientasi proteksi mungkin lebih menekankan pada perilaku transformator selama kondisi sistem tidak normal dan kemampuan sinyal sekunder untuk mendukung operasi relai.
Perbedaan ini harus tercermin dalam spesifikasi teknis. Produk yang dipilih hanya berdasarkan tegangan nominal bisa menjadi tidak sesuai jika akurasi dan karakteristik bebannya tidak sesuai dengan rangkaian yang terhubung.
Mengapa Isolasi dan Isolasi Listrik Penting?
Isolasi listrik adalah salah satu alasan utama penggunaan transformator tegangan instrumen. Sirkuit primer dapat beroperasi pada tegangan yang jauh di atas rentang pengoperasian aman perangkat pengukuran dan kontrol konvensional, sehingga sistem insulasi harus menciptakan pemisahan yang andal antara sirkuit primer dan sekunder.
Isolasi primer ke sekunder
Sistem insulasi harus tahan terhadap tegangan listrik yang terkait dengan tegangan primer pengenal dan kondisi transien yang ditentukan. Desainnya mencakup bahan insulasi, jarak rambat, jarak bebas, susunan belitan, enkapsulasi, terminal, dan geometri selungkup.
Isolasi padat
Desain resin cor dapat merangkum belitan dan komponen listrik lainnya. Pendekatan ini dapat menghasilkan struktur yang kompak dan stabil secara mekanis sekaligus mengurangi paparan langsung permukaan insulasi internal terhadap kelembapan atau kontaminasi.
Isolasi minyak
Minyak menyediakan isolasi dielektrik dan karakteristik perpindahan panas. Desain berisi minyak memerlukan penahanan dan penyegelan yang tepat untuk mempertahankan lingkungan internal yang diinginkan.
Isolasi gas
Rakitan berinsulasi gas menggunakan media dielektrik tertutup. Selungkup harus menjaga integritasnya, dan prosedur servis harus mempertimbangkan media dielektrik dan tekanan peralatan atau pengaturan penyegelan.
Rambatan dan pembersihan
Jarak bebas mengacu pada jarak terpendek melalui udara antara bagian konduktif, sedangkan rambat berkaitan dengan jarak sepanjang permukaan isolasi. Keduanya penting dalam desain peralatan tegangan menengah dan tinggi.
Pencemaran lingkungan dapat meningkatkan pentingnya jarak rambat karena kontaminasi pada permukaan isolasi dapat menciptakan jalur kebocoran arus.
Insulasi harus tahan terhadap tegangan listrik yang ditentukan tanpa kerusakan.
Sistem insulasi harus mempertahankan fungsinya pada kondisi kelembaban, kontaminasi, dan suhu yang diharapkan.
Gulungan dan insulasi harus tetap stabil selama pengangkutan, pemasangan, dan pengoperasian normal.
Sirkuit pengukuran tegangan rendah harus tetap terpisah dengan benar dari jaringan primer.
Oleh karena itu, isolasi bukanlah pilihan material tunggal. Ini adalah sistem rekayasa lengkap yang melibatkan geometri, material, kualitas manufaktur, paparan lingkungan, dan koordinasi kelistrikan.
Bagi pembeli, ini berarti deskripsi insulasi harus spesifik. Istilah-istilah seperti tipe kering, resin cor, terendam minyak, atau berinsulasi gas memberikan titik awal, namun spesifikasi teknis juga harus menjelaskan kelas tegangan yang dimaksudkan dan kondisi pemasangan.
Apa Perbedaan Aplikasi Perlindungan dan Pengukuran?
Rangkaian tegangan primer yang sama dapat memberikan sinyal ke sistem pengukuran dan proteksi, namun persyaratan kedua fungsi ini tidak sama.
Aplikasi pengukuran
Sistem pengukuran memerlukan tegangan proporsional yang stabil sehingga meter dan perangkat pemantauan dapat mewakili sistem primer secara akurat. Oleh karena itu, akurasi pada rentang pengoperasian normal sangatlah penting.
Aplikasinya dapat mencakup pengukur tegangan, pengukur energi, peralatan kualitas daya, sistem pengawasan, dan perangkat pemantauan lainnya.
Aplikasi perlindungan
Relai proteksi menggunakan sinyal listrik untuk mengidentifikasi kondisi abnormal. Informasi tegangan dapat berkontribusi terhadap tegangan kurang, tegangan berlebih, arah, jarak, sinkronisasi, atau fungsi perlindungan lainnya tergantung pada arsitektur jaringan.
Transformator harus memberikan sinyal yang sesuai pada kondisi yang relevan dengan skema proteksi.
Aplikasi gabungan
Beberapa sistem menggunakan belitan sekunder terpisah untuk fungsi berbeda. Satu belitan dapat mendukung pengukuran sementara belitan lainnya ditugaskan untuk proteksi.
Pengaturan ini dapat membantu mengisolasi persyaratan sirkuit yang berbeda dan mengurangi interaksi antara beban pengukuran dan input proteksi.
| Aplikasi | Fungsi Sekunder Khas | Prioritas Desain Utama |
|---|---|---|
| Pengukuran tegangan | Tegangan proporsional yang akurat | Akurasi dan beban yang ditentukan |
| Pengukuran energi | Sinyal tegangan untuk perhitungan listrik | Akurasi rasio dan kinerja fase |
| Perlindungan relai | Input tegangan untuk logika kesalahan | Kinerja perlindungan dan perilaku sekunder yang sesuai |
| Sistem kendali | Umpan balik tegangan atau sinkronisasi | Sinyal stabil dan berskala benar |
| Pemantauan | Data kondisi sistem | Kualitas dan integrasi sinyal yang andal |
Gulungan sekunder bantu
Produk tiga lilitan dapat memberikan keluaran sekunder tambahan untuk aplikasi khusus. Tujuan sebenarnya bergantung pada konfigurasi sistem dan skema proteksi.
Inilah salah satu alasan mengapa gambar teknik sangat berharga. Diagram belitan yang lengkap mengungkapkan lebih banyak informasi berguna daripada pernyataan umum bahwa produk memiliki banyak keluaran.
Desain sirkuit sekunder
Rangkaian yang terhubung harus dipertimbangkan secara keseluruhan. Jalur kabel yang panjang, blok terminal, meter, relai, transduser, dan peralatan lainnya semuanya berkontribusi terhadap beban sekunder dan perilaku sinyal yang sebenarnya.
Apa Perbedaan Antara Desain Elektromagnetik dan Kapasitif?
Teknologi pengukuran tegangan yang berbeda memecahkan masalah dasar yang sama dengan cara yang berbeda. Memahami prinsip pengoperasiannya membantu para insinyur mencocokkan peralatan dengan jaringan dan aplikasi.
Teknologi elektromagnetik
Desain elektromagnetik konvensional menggunakan belitan primer dan sekunder yang digabungkan melalui inti magnet. Ini sudah familiar, mapan, dan cocok untuk banyak aplikasi pengukuran dan perlindungan tegangan menengah.
Pemilihannya melibatkan tegangan primer, tegangan sekunder, frekuensi, akurasi, beban, isolasi, dan konfigurasi belitan.
Teknologi transformator tegangan kapasitif
Trafo tegangan kapasitif menggunakan pembagi kapasitif untuk mengurangi tegangan primer sebelum bagian trafo elektromagnetik memproses sinyal. Arsitektur ini dapat berguna pada level tegangan yang lebih tinggi dan juga dapat mendukung aplikasi terkait komunikasi tertentu bergantung pada konstruksinya.
Komponen kapasitif merupakan bagian dari jaringan pembagian tegangan keseluruhan, sehingga isolasi, perilaku frekuensi, kompensasi, dan koneksi sistem perlu dipertimbangkan dengan cermat.
Penginderaan tegangan elektronik
Transformator atau sensor tegangan elektronik dapat menggunakan elemen penginderaan dan konverter elektronik untuk menghasilkan keluaran yang proporsional. Teknologi ini dapat mendukung arsitektur sistem yang ringkas dan integrasi dengan sistem perlindungan atau pemantauan digital.
Antarmuka keluaran, kebutuhan daya, protokol sinyal, akurasi, batasan lingkungan, dan kompatibilitas dengan sistem hilir perlu ditentukan dengan jelas.
| Teknologi | Prinsip Dasar | Pertimbangan Seleksi Khas |
|---|---|---|
| Elektromagnetik | Gulungan primer dan sekunder dengan kopling magnet | Rasio, akurasi, beban, isolasi, desain inti |
| kapasitif | Pembagian tegangan kapasitif dengan konversi transformator | Kelas tegangan, perilaku frekuensi, kompensasi, integrasi sistem |
| Elektronik | Sensor dan konversi sinyal elektronik | Jenis keluaran, elektronik, komunikasi, akurasi, batasan lingkungan |
Mengapa pilihan teknologi penting
Teknologi yang tepat bergantung pada jaringan dan bukan pada preferensi umum. Aplikasi switchgear tegangan menengah dalam ruangan yang ringkas mungkin memiliki persyaratan yang berbeda dari gardu induk luar ruangan bertegangan tinggi.
Ruang, paparan lingkungan, persyaratan isolasi, strategi pemeliharaan, akurasi pengukuran, arsitektur komunikasi, dan fungsi perlindungan yang dimaksudkan semuanya mempengaruhi teknologi tepat guna.
Bagaimana Desain Dalam dan Luar Ruangan Mengatasi Berbagai Kondisi?
Lingkungan pemasangan mempengaruhi penutup, isolasi, perlindungan permukaan, terminal, penyegelan, struktur mekanis, dan pendekatan pemeliharaan.
Ruang listrik dalam ruangan
Peralatan dalam ruangan biasanya mendapat manfaat dari suhu dan kelembapan yang terkendali dibandingkan dengan instalasi luar ruangan. Hal ini memungkinkan desain insulasi dan penutup yang kompak, asalkan ruangan itu sendiri mempertahankan kondisi lingkungan yang sesuai.
Peralatan tegangan menengah dalam ruangan mungkin juga perlu dipasang di dalam kompartemen switchgear standar. Oleh karena itu, dimensi kompak, pengaturan pemasangan, akses kabel, dan orientasi terminal menjadi penting.
Gardu luar ruangan
Peralatan luar ruangan harus tahan terhadap paparan cuaca. Hujan, kelembapan, radiasi ultraviolet, polusi, debu, angin, dan siklus suhu semuanya dapat memengaruhi peralatan.
Bahan perumahan, penyegelan, gudang, jarak rambat, perlakuan permukaan, dan desain terminal harus mencerminkan kondisi tersebut.
Polusi dan kontaminasi
Lokasi industri dan wilayah pesisir dapat menghadirkan kondisi kontaminasi yang jauh lebih menuntut dibandingkan lingkungan dalam ruangan yang bersih.
Permukaan insulasi harus mempertahankan kinerja yang sesuai saat terkena kelembapan dan kontaminasi. Oleh karena itu, pengaturan fisik isolator dan gudang pelindung mungkin penting.
Variasi suhu
Peralatan luar ruangan mungkin mengalami perubahan suhu harian dan musiman yang signifikan. Perubahan ini dapat menimbulkan ekspansi dan kontraksi mekanis serta risiko kondensasi.
| Kondisi | Potensi Efek | Respon Desain |
|---|---|---|
| Kelembaban | Tegangan kondensasi dan isolasi | Desain penutup dan anti-kondensasi yang sesuai |
| Hujan | Paparan kelembaban | Penyegelan, housing, dan perlindungan terminal yang sesuai |
| Polusi | Kontaminasi permukaan dan jalur kebocoran | Pengaturan rambat dan insulasi yang sesuai |
| paparan sinar UV | Penuaan materi | Bahan luar ruangan dan perawatan permukaan yang cocok |
| Perputaran suhu | Kondensasi dan tekanan mekanis | Pemilihan material dan evaluasi lingkungan |
Posisi pemasangan di dalam switchgear
Ketika dipasang di dalam rakitan switchgear tegangan menengah, trafo harus sesuai dengan kompartemen yang tersedia dengan tetap menjaga jarak bebas dan sambungan yang diperlukan.
Rute kabel, terminal primer, perkabelan sekunder, akses inspeksi, dan peralatan yang berdekatan harus ditinjau selama tahap desain panel.
Apa Perbedaan Aplikasi Fase Tunggal dan Tiga Fase?
Pengaturan fasa merupakan bagian penting dari desain sistem karena transformator harus sesuai dengan cara pengukuran tegangan dalam jaringan listrik.
Pengukuran fase tunggal
Unit fase tunggal dapat digunakan untuk mengukur fase individu atau tegangan fase-ke-tanah atau fase-ke-fase yang ditentukan tergantung pada skema pengkabelan.
Pengaturan ini umum terjadi ketika pengukuran fasa terpisah diperlukan atau ketika desain proteksi menggunakan referensi tegangan tertentu.
Pengukuran tiga fase
Sistem tiga fasa memerlukan pengukuran tegangan tiga fasa yang terkoordinasi. Konfigurasi trafo bergantung pada apakah sistem dibumikan, tidak dibumikan, atau menggunakan susunan netral lainnya.
Oleh karena itu diagram koneksi sangat penting karena dua sistem dengan peringkat tegangan yang sama dapat memerlukan pengkabelan transformator yang berbeda.
Pengaturan berliku
Desain belitan ganda menyediakan satu sirkuit sekunder utama. Desain tiga belitan menambahkan belitan sekunder lain yang dapat ditetapkan ke fungsi terpisah.
Gulungan tambahan dapat berguna ketika sirkuit pengukuran dan proteksi memerlukan keluaran yang berbeda.
Skema koneksi
Pengaturan yang mungkin dapat mencakup pengukuran fase ke fase, pengukuran fase ke tanah, pengaturan terkait delta terbuka, atau konfigurasi spesifik sistem lainnya. Skema yang benar tergantung pada jaringan listrik.
Berguna ketika tegangan fasa individu yang ditentukan harus diukur atau dipantau.
Cocok untuk pengukuran tegangan terkoordinasi dalam jaringan listrik tiga fase.
Menyediakan satu sirkuit primer dan satu sirkuit sekunder untuk fungsi pengukuran atau kontrol yang diinginkan.
Menambahkan output sekunder tambahan untuk perlindungan independen atau sirkuit khusus.
Mengapa diagram pengkabelan penting
Nama produk saja tidak selalu dapat mengkomunikasikan fase lengkap dan konfigurasi belitan. Diagram pengkabelan menunjukkan terminal mana yang dimiliki setiap belitan dan bagaimana transformator harus dihubungkan ke sistem eksternal.
Hal ini sangat penting untuk instalasi khusus di mana sirkuit sekunder dihubungkan ke beberapa perangkat berbeda.
Bagaimana Seharusnya Sekering, Pembumian Sekunder, dan Keselamatan Dipertimbangkan?
Transformator tegangan instrumen dihubungkan langsung ke sirkuit tegangan tinggi, sehingga proteksi dan pengkabelan sekundernya memerlukan rekayasa yang cermat.
Sekering primer
Beberapa konfigurasi trafo dilengkapi sekering tegangan tinggi atau dipasang dengan sekering pelindung eksternal. Tujuannya adalah untuk membatasi konsekuensi gangguan internal dan melindungi sistem kelistrikan di sekitarnya sesuai dengan skema proteksi yang dirancang.
Peringkat sekering dan koordinasi harus sesuai dengan trafo dan jaringan, bukan dipilih secara independen.
Landasan sekunder
Sirkuit sekunder biasanya menggunakan pengaturan grounding yang ditentukan untuk menetapkan referensi yang diketahui dan mengurangi risiko yang terkait dengan transfer potensial sekunder ke primer yang tidak disengaja.
Metode pembumian yang tepat harus mengikuti desain transformator, kode kelistrikan, filosofi perlindungan, dan persyaratan pemasangan setempat.
Identifikasi terminal
Terminal primer dan sekunder harus diidentifikasi dengan jelas. Pengkabelan yang salah dapat mempengaruhi polaritas pengukuran, fungsi perlindungan, dan keselamatan personel yang bekerja pada sirkuit sekunder.
Keamanan interkoneksi
Sirkuit sekunder harus dirutekan dan dilindungi sehingga tidak rusak karena getaran, ujung yang tajam, panas, lembab, atau gangguan mekanis.
Isolasi pemeliharaan
Personel pemeliharaan memerlukan prosedur yang jelas untuk mengisolasi peralatan utama terkait dan membuktikan kondisi yang relevan sebelum mengerjakan sirkuit sekunder atau peralatan di sekitarnya.
- Konfirmasikan perlindungan utama:Verifikasi pengaturan sekering atau perangkat pelindung yang ditentukan untuk transformator.
- Verifikasi grounding sekunder:Ikuti pengaturan landasan dan pengikatan yang disetujui.
- Identifikasi setiap terminal:Cocokkan pengkabelan dengan skema dan papan nama transformator yang disetujui.
- Lindungi kabel sekunder:Jauhkan kabel dari bahaya mekanis dan lingkungan.
- Ikuti prosedur isolasi:Perawatan harus dilakukan hanya berdasarkan prosedur keselamatan kelistrikan yang ditentukan.
Oleh karena itu keselamatan adalah tanggung jawab sistem. Konstruksi produk, pemasangan, perlindungan, landasan, dokumentasi, dan prosedur pengoperasian semuanya harus mendukung satu sama lain.
Aplikasi Manakah yang Menggunakan Pengukuran Tegangan Instrumen?
Pengukuran tegangan diperlukan di banyak bagian infrastruktur kelistrikan modern. Konfigurasi transformator yang tepat bergantung pada tegangan jaringan, lingkungan fisik, persyaratan akurasi, skema proteksi, dan jenis peralatan yang terhubung.
Mendukung pengukuran tegangan, perlindungan, kontrol, pengukuran, dan pemantauan di seluruh sirkuit masuk dan keluar.
Memberikan sinyal tegangan untuk motor, transformator, pengumpan, sistem proteksi, dan pemantauan kelistrikan.
Mendukung pemantauan dan perlindungan tegangan dalam jaringan terkait tenaga surya, angin, dan pembangkit listrik lainnya.
Memberikan sinyal pengukuran untuk sistem distribusi listrik tegangan menengah yang melayani fasilitas besar.
Cocok untuk rakitan tegangan menengah di mana pengukuran dan perlindungan relai memerlukan sinyal tegangan terkontrol.
Memberikan informasi voltase proporsional untuk pemantauan, kontrol, sinkronisasi, dan otomatisasi sistem kelistrikan.
Aplikasi gardu induk
Gardu induk sering kali memerlukan sinyal tegangan untuk relai proteksi, pengukuran, sistem kendali, dan pemantauan operator. Oleh karena itu, transformator dapat menjadi antarmuka penting antara jaringan primer dan ruang kendali.
Fasilitas industri
Fasilitas industri besar mungkin memiliki beberapa pengumpan tegangan menengah yang melayani motor, transformator, peralatan proses, dan papan distribusi. Pengukuran tegangan mendukung fungsi pemantauan rutin dan perlindungan.
Sistem energi terbarukan
Instalasi tenaga surya dan angin menggunakan sistem pengumpulan dan transformasi listrik dimana pengukuran tegangan dapat mendukung proteksi, pemantauan, sinkronisasi, dan pengendalian jaringan.
Aplikasi switchgear
Desain resin cor yang ringkas dapat diintegrasikan ke dalam rakitan switchgear dalam ruangan yang memerlukan keseimbangan antara ruang, insulasi, ketahanan terhadap kontaminasi, dan aksesibilitas kabel.
Bangunan komersial
Fasilitas komersial besar mungkin menggunakan pasokan masuk bertegangan menengah dan sistem distribusi internal. Pengukuran tegangan instrumen dapat memberikan informasi kepada sistem manajemen dan proteksi energi sambil mempertahankan pemisahan yang diperlukan dari sirkuit primer.
Dalam semua aplikasi ini, trafo harus dipilih berdasarkan jaringan listrik sebenarnya, bukan berdasarkan kategori produk generik.
Kesalahan Seleksi Umum Apa yang Harus Dihindari?
Banyak masalah pengukuran dimulai pada tahap spesifikasi. Sebuah transformator mungkin mempunyai tegangan primer nominal yang benar namun tetap tidak sesuai karena rasio sekunder, beban, akurasi, isolasi, pengaturan belitan, atau lingkungan pemasangan tidak sesuai dengan proyek.
- Memilih berdasarkan tegangan primer saja:Tegangan sekunder, akurasi, beban, pengaturan fasa, dan insulasi juga penting.
- Mengabaikan beban sekunder:Meter, relay, kabel, dan terminal secara kolektif memuat sirkuit sekunder.
- Menggunakan konfigurasi belitan yang salah:Perlindungan dan pengukuran mungkin memerlukan sirkuit sekunder terpisah.
- Mengabaikan sistem netral:Pengaturan landasan dan fasa mempengaruhi sambungan transformator yang sesuai.
- Mencampur persyaratan dalam dan luar ruangan:Perlindungan lingkungan harus sesuai dengan lokasi pemasangan.
- Mengabaikan koordinasi sekering:Proteksi primer harus dikoordinasikan dengan trafo dan jaringan listrik.
- Mengabaikan panjang kabel:Kabel sekunder berkontribusi terhadap beban total dan harus dimasukkan dalam perhitungan.
- Memilih tanpa skema:Deskripsi produk saja mungkin tidak mengungkapkan fase lengkap dan pengaturan belitan.
Masalah rasio saja
Dua produk mungkin memiliki rasio nominal primer-sekunder yang sama namun akurasi, beban, insulasi, dimensi fisik, atau pengaturan sambungan berbeda.
Rasio diperlukan, namun tidak cukup untuk perbandingan teknis yang lengkap.
Masalah “produk yang sama di mana-mana”.
Aplikasi switchgear dalam ruangan dan gardu induk luar ruangan memiliki persyaratan lingkungan yang sangat berbeda. Menggunakan satu konfigurasi umum tanpa menilai kondisi lokasi dapat menimbulkan risiko yang dapat dihindari.
Masalah sirkuit sekunder yang tidak lengkap
Insinyur terkadang menentukan trafo tanpa sepenuhnya mengidentifikasi meter hilir dan relai proteksi. Hal ini dapat mempersulit verifikasi kondisi beban dan akurasi sebenarnya.
Masalah dokumentasi
Dokumentasi teknis harus memperjelas terminal belitan, rasio, diagram sambungan, jenis insulasi, pengaturan pemasangan, dan kondisi pengenal. Dokumentasi yang tidak lengkap dapat membuat instalasi dan commissioning menjadi sulit.
Apa yang Harus Dicakup dalam Spesifikasi Teknis Profesional?
Spesifikasi profesional harus memberikan informasi yang cukup bagi insinyur listrik, tim pengadaan, pabrikan, pemasang, personel komisioning, dan staf pemeliharaan untuk memahami dengan tepat konfigurasi transformator mana yang diperlukan.
| Spesifikasi Daerah | Informasi untuk Didefinisikan | Mengapa Itu Penting |
|---|---|---|
| Sistem primer | Tegangan nominal, frekuensi, pengaturan fasa | Mendefinisikan lingkungan pengoperasian listrik |
| Sistem sekunder | Tegangan sekunder dan pengaturan belitan | Cocok dengan meter, relai, dan sirkuit kontrol |
| Ketepatan | Kelas akurasi dan kondisi pengoperasian yang berlaku | Mengonfirmasi kesesuaian untuk pengukuran atau perlindungan |
| Beban | Nilai beban sekunder dan beban terhubung | Mendukung keluaran sekunder yang akurat |
| Isolasi | Kering, resin cor, minyak, gas, atau sistem lainnya | Sesuai dengan voltase dan persyaratan lingkungan |
| Instalasi | Dalam atau luar ruangan, dimensi pemasangan, orientasi terminal | Memastikan kompatibilitas fisik |
| Perlindungan | Pengaturan sekering, grounding, koneksi relay | Mendukung pengoperasian sistem yang aman |
| Konstruksi | Perumahan, penutup, belitan, inti, konektor | Memberikan deskripsi produk lengkap |
| Pengujian | Verifikasi kinerja yang rutin dan dapat diterapkan | Mendukung kualitas dan penerimaan commissioning |
Mulailah dengan jaringan listrik
Spesifikasi pertama-tama harus mendefinisikan sistem kelistrikan primer. Ini termasuk tegangan, frekuensi, konfigurasi fasa, pengaturan grounding, dan titik pengukuran yang dimaksudkan.
Tentukan setiap keluaran sekunder
Setiap belitan sekunder harus memiliki tujuan tertentu. Belitan pengukur dan belitan proteksi tidak boleh diperlakukan sama hanya karena keduanya menghasilkan tegangan rendah.
Tentukan beban terhubung
Spesifikasi tersebut harus mengidentifikasi meter, relai, transduser, peralatan kontrol, blok terminal, dan perkiraan panjang kabel. Beban tersambung lengkap menentukan kondisi pembebanan sebenarnya dari belitan sekunder.
Tentukan persyaratan isolasi dan lingkungan
Lokasi pemasangan harus dinyatakan dengan jelas. Sistem dalam dan luar ruangan memerlukan insulasi, penutup, perawatan permukaan, dan karakteristik lingkungan yang berbeda.
Tentukan dimensi fisik
Dimensi pemasangan, posisi terminal, lubang pemasangan, tinggi keseluruhan, lebar, dan kedalaman dapat menjadi penting ketika trafo dipasang di dalam kompartemen switchgear.
Tentukan diagram pengkabelan dan koneksi
Skema yang terkendali harus mengidentifikasi terminal primer, terminal sekunder, hubungan belitan, titik pembumian, dan pengaturan proteksi eksternal.
Definisikan inspeksi dan pengujian
Pengujian harus sesuai dengan jenis transformator dan persyaratan proyek. Pemeriksaan rutin dapat mencakup kinerja kelistrikan, pemeriksaan terkait isolasi, hubungan belitan, dan verifikasi fungsional.
Konfirmasikan volume primertage, volume sekundertage, frekuensi, pengaturan fasa, sistem grounding, akurasi, dan beban.
Konfirmasikan dimensi, posisi pemasangan, orientasi terminal, pengaturan enclosure, dan akses servis.
Konfirmasikan paparan di dalam atau luar ruangan, kelembapan, kontaminasi, suhu, ketinggian, dan kondisi korosi.
Konfirmasikan sekering primer, grounding sekunder, koneksi relai, dan filosofi perlindungan yang diinginkan.
Alur kerja seleksi praktis
- Tentukan jaringan utama:Identifikasi tegangan, frekuensi, konfigurasi fasa, pengaturan grounding, dan lokasi pengukuran.
- Tentukan persyaratan sekunder:Tentukan tegangan sekunder, jumlah belitan, dan tujuan setiap keluaran.
- Tentukan akurasi:Cocokkan kelas akurasi dengan persyaratan pengukuran, pemantauan, perlindungan, atau kontrol.
- Hitung beban:Termasuk meter, relay, kabel, terminal, transduser, dan peralatan terhubung lainnya.
- Pilih isolasi:Pilih arsitektur insulasi kering, resin cor, minyak, gas, atau lainnya yang sesuai.
- Periksa lingkungan:Evaluasi kondisi dalam atau luar ruangan, kelembapan, polusi, suhu, dan ketinggian.
- Periksa perlindungan:Konfirmasikan pengaturan sekering, grounding, dan integrasi sirkuit proteksi.
- Periksa kebugaran fisik:Konfirmasikan dimensi pemasangan dan pengaturan terminal dalam instalasi akhir.
- Verifikasi dokumentasi:Pastikan gambar, data papan nama, diagram pengkabelan, dan spesifikasi teknis menjelaskan konfigurasi yang sama.
Pendekatan ini menciptakan jalur teknis yang lebih jelas mulai dari desain sistem hingga pemilihan produk. Hal ini juga mengurangi kemungkinan detail kecil, seperti beban atau lokasi terminal, menjadi masalah selama pemasangan.
Apa yang harus diminta pembeli sebelum disetujui?
- Gambar dimensi:Konfirmasikan dimensi keseluruhan, titik pemasangan, terminal, dan ruang pemasangan yang tersedia.
- Diagram pengkabelan:Verifikasi hubungan terminal primer dan sekunder serta titik landasan.
- Informasi papan nama:Konfirmasikan volumetage rasio, frekuensi, akurasi, dan karakteristik pengenal lainnya.
- Deskripsi isolasi:Konfirmasikan konstruksi dielektrik dan lingkungan pemasangan yang diinginkan.
- Informasi pengujian:Konfirmasikan pengujian rutin atau kinerja yang berlaku untuk konfigurasi yang dipilih.
Pertanyaan yang Sering Diajukan
Untuk apa trafo tegangan digunakan?
Ini mengurangi tegangan primer yang tinggi menjadi tegangan sekunder proporsional yang sesuai untuk pengukuran, pengukuran, perlindungan, pemantauan, dan kontrol. Ini juga menyediakan pemisahan listrik antara rangkaian tegangan tinggi dan peralatan sekunder.
Apa perbedaan antara trafo tegangan dan trafo daya?
Transformator daya dirancang terutama untuk mentransfer energi listrik antar sirkuit, sedangkan transformator tegangan instrumen dirancang untuk memberikan sinyal tegangan proporsional untuk pengukuran dan perlindungan. Output sekundernya ditujukan untuk instrumen dan peralatan kontrol yang terhubung, bukan untuk transfer daya massal.
Bagaimana cara kerja desain elektromagnetik?
Desain elektromagnetik menggunakan belitan primer dan sekunder yang digabungkan melalui inti magnet. Tegangan primer membentuk fluks magnet, yang menginduksi tegangan proporsional pada belitan sekunder.
Apa yang dimaksud dengan rasio transformasi?
Rasio transformasi menggambarkan hubungan proporsional antara tegangan primer dan sekunder. Hal ini memungkinkan tegangan sistem yang tinggi diwakili oleh tegangan sekunder yang lebih rendah yang dapat diproses oleh meter dan relay.
Mengapa kelas akurasi penting?
Kelas akurasi menentukan kesalahan pengukuran yang diperbolehkan dalam kondisi tertentu. Aplikasi pengukuran, pemantauan, dan proteksi dapat memiliki persyaratan yang berbeda, sehingga kelas yang dipilih harus sesuai dengan fungsi yang diinginkan.
Apa yang dimaksud dengan beban pada rangkaian sekunder?
Beban adalah beban yang dihubungkan pada belitan sekunder. Ini mencakup perangkat seperti meter, relai proteksi, transduser, terminal, dan kabel penghubung. Total beban dapat mempengaruhi kinerja dan akurasi sekunder.
Mengapa trafo dapat memiliki banyak lilitan sekunder?
Beberapa gulungan sekunder memungkinkan sirkuit terpisah melakukan fungsi berbeda. Misalnya, satu belitan dapat melayani pengukuran sementara belitan lainnya mendukung proteksi atau aplikasi lain yang ditentukan.
Apa perbedaan antara konstruksi tipe kering dan konstruksi resin tuang?
Keduanya menghindari isolasi cair konvensional, namun konstruksi resin cor menggunakan resin epoksi untuk merangkum komponen tertentu. Hal ini dapat menciptakan struktur yang tertutup rapat dan stabil secara mekanis dengan ketahanan yang berguna terhadap kelembapan dan kontaminasi dalam aplikasi dalam ruangan yang sesuai.
Kapan konfigurasi luar ruangan diperlukan?
Konfigurasi luar ruangan digunakan ketika trafo dipasang di lokasi terbuka seperti gardu induk luar ruangan. Desainnya harus memperhitungkan hujan, kelembapan, siklus suhu, polusi, paparan sinar ultraviolet, dan kondisi lokasi lainnya.
Bisakah trafo yang sama digunakan di dalam dan di luar ruangan?
Belum tentu. Peringkat kelistrikan mungkin tampak serupa, namun persyaratan penutup, isolasi, perlindungan permukaan, ketahanan lingkungan, dan pemasangan dapat berbeda secara signifikan antara instalasi di dalam dan di luar ruangan.
Apa itu transformator tegangan kapasitif?
Trafo tegangan kapasitif menggunakan pembagian tegangan kapasitif bersama dengan bagian trafo untuk mendapatkan sinyal tegangan berskala. Ini dapat digunakan dalam aplikasi pengukuran dan perlindungan tegangan tinggi yang sesuai dan juga dapat mendukung fungsi komunikasi tertentu tergantung pada desainnya.
Apa itu trafo tegangan elektronik?
Transformator atau sensor tegangan elektronik menggunakan elemen penginderaan dan konversi sinyal elektronik untuk menghasilkan keluaran yang proporsional. Spesifikasinya perlu memperhatikan teknologi sensor, antarmuka keluaran, akurasi, kebutuhan daya, kondisi lingkungan, dan kompatibilitas peralatan hilir.
Bagaimana trafo tegangan mendukung proteksi relai?
Ini memasok sinyal tegangan berskala ke relai proteksi. Bergantung pada skema proteksi, relai dapat menggunakan sinyal tersebut untuk fungsi seperti tegangan berlebih, tegangan rendah, logika arah, sinkronisasi, atau perhitungan proteksi khusus aplikasi lainnya.
Mengapa landasan sekunder penting?
Pengaturan grounding sekunder yang ditentukan menetapkan referensi listrik yang terkendali dan mendukung keselamatan sirkuit sekunder. Metode pengardean yang tepat harus mengikuti desain peralatan dan persyaratan kelistrikan yang berlaku.
Mengapa sekering tegangan tinggi harus disertakan?
Sekring dapat memberikan perlindungan sisi primer pada transformator dan membantu membatasi konsekuensi gangguan internal tertentu. Peringkat dan koordinasinya harus disesuaikan dengan trafo dan jaringan listrik di sekitarnya.
Data teknis apa yang harus diperiksa sebelum memesan?
Informasi penting mencakup tegangan primer, tegangan sekunder, frekuensi, konfigurasi fasa, pengaturan grounding, kelas akurasi, beban, konfigurasi belitan, jenis insulasi, lokasi pemasangan, dimensi, pengaturan terminal, persyaratan proteksi, dan persyaratan pengujian yang berlaku.
Bisakah trafo tegangan disesuaikan untuk proyek switchgear tertentu?
Konfigurasi spesifik proyek dapat mencakup rasio tegangan, pengaturan belitan sekunder, dimensi pemasangan, konfigurasi terminal, konstruksi insulasi, integrasi sekering, dan persyaratan teknis lain yang ditentukan. Desain yang disesuaikan harus dikontrol melalui gambar dan spesifikasi teknis yang disetujui.
Mengapa trafo dan relai atau meteran harus ditentukan bersama-sama?
Perangkat sekunder menciptakan bagian dari beban aktual transformator dan menentukan karakteristik sinyal yang diperlukan. Mengkoordinasikan trafo dengan meteran atau relai yang terhubung membantu memastikan bahwa rasio, akurasi, beban, dan kondisi pengkabelan sesuai untuk rantai pengukuran yang lengkap.
Bagaimana Pengukuran Tegangan yang Lebih Baik Dapat Memperkuat Perlindungan Sistem Tenaga?
Informasi tegangan yang andal adalah salah satu dasar perlindungan dan pengendalian kelistrikan modern. Operator perlu mengetahui apa yang terjadi di jaringan primer, meter memerlukan sinyal pengukuran yang stabil, dan relai proteksi memerlukan input listrik yang dapat diandalkan saat mengambil keputusan mengenai kondisi abnormal.
Teknologi transformator instrumen menjembatani kebutuhan tersebut dan sistem kelistrikan tegangan tinggi. Dengan memberikan sinyal sekunder proporsional dan pemisahan listrik, peralatan ini memungkinkan perangkat pengukuran dan perlindungan bekerja dengan voltase yang dapat diatur namun tetap terhubung secara fungsional ke jaringan primer.
Proses seleksi harus dimulai dengan lamaran sebenarnya. Tegangan primer, tegangan sekunder, frekuensi, konfigurasi fasa, pengaturan grounding, akurasi, beban, jumlah belitan, isolasi, lingkungan pemasangan, perlindungan, dan dimensi fisik semuanya harus ditentukan sebelum produk diselesaikan.
Pilihan teknologi juga penting. Sistem elektromagnetik masih dapat diterapkan secara luas pada pengukuran dan perlindungan tegangan menengah. Desain kapasitif dapat memberikan solusi yang sesuai untuk aplikasi tegangan tinggi tertentu, sementara teknologi penginderaan elektronik dapat mendukung arsitektur kelistrikan digital yang semakin meningkat.
Kondisi lingkungan dan mekanis harus dipertimbangkan dengan hati-hati. Peralatan dalam ruangan dapat beroperasi di lingkungan switchgear yang terkendali, sedangkan unit luar ruangan harus tahan terhadap cuaca, polusi, variasi suhu, dan paparan sinar ultraviolet.
Bagi produsen dan tim proyek, dokumentasi yang akurat sama pentingnya dengan perangkat keras itu sendiri. Gambar dimensi, diagram belitan, informasi pelat nama, identifikasi terminal, rincian isolasi, informasi pengujian, dan instruksi pemasangan memungkinkan transformator diintegrasikan dengan benar ke dalam sistem kelistrikan akhir.
Pada akhirnya, ditentukan dengan benarTransformator Teganganlebih dari sekedar komponen pengukuran. Ini adalah antarmuka antara jaringan listrik utama dan sistem pengukuran, perlindungan, pemantauan, dan kontrol yang menjaga infrastruktur kelistrikan modern tetap dapat diamati dan dikelola.
Butuh Solusi Pengukuran Tegangan untuk Sistem Tenaga Listrik Anda?
Ayo datangmendukung solusi pengukuran tegangan khusus aplikasi yang mencakup konfigurasi dalam dan luar ruangan, pengaturan belitan, sistem isolasi, persyaratan perlindungan, dan spesifikasi teknis yang disesuaikan. Untuk persyaratan proyek dan diskusi teknis,Hubungi kami.
