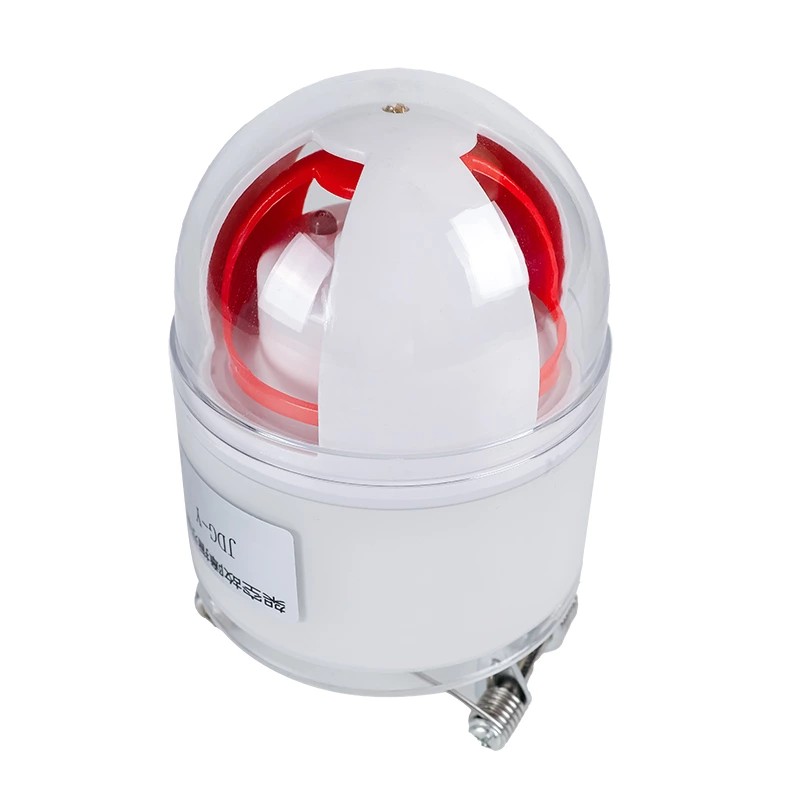

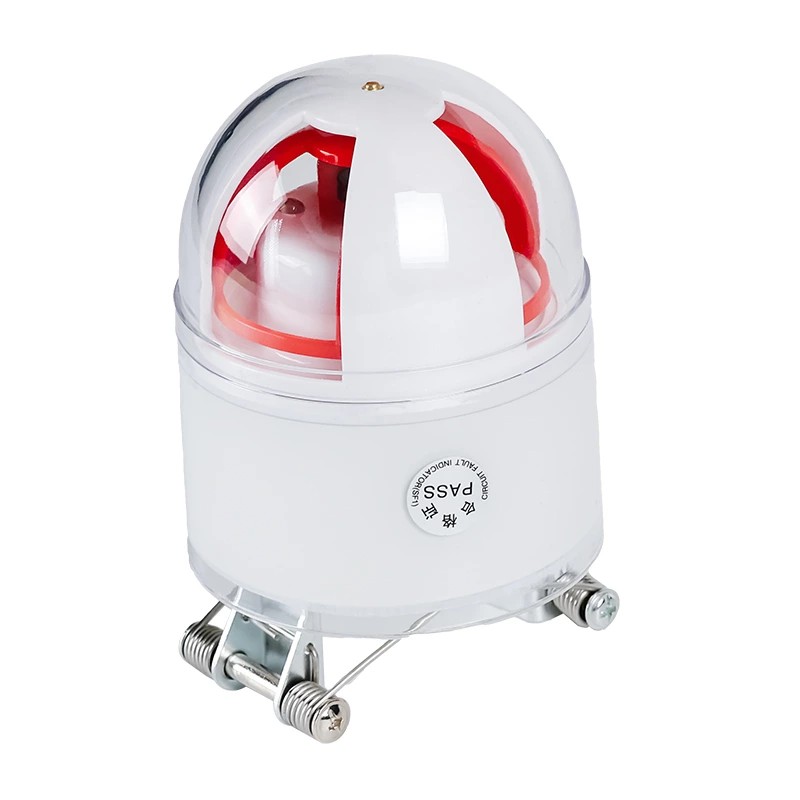

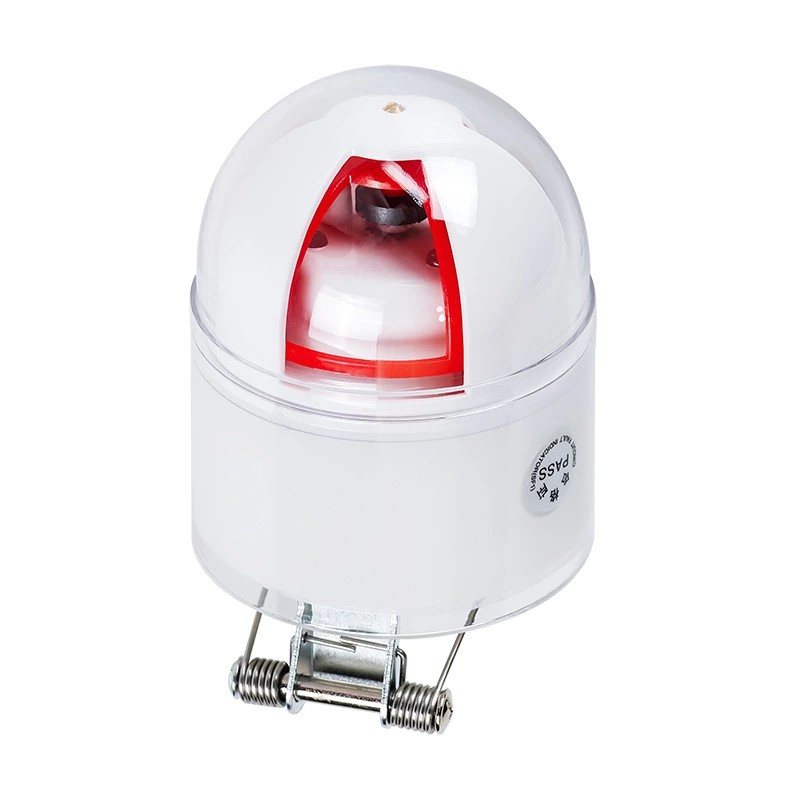

Indikator Kesalahan Suspensi Pegas Kompresi Empat-dalam-satu JDG-F

Detail Produk

1. Deteksi Kesalahan Empat-dalam-Satu untuk Jalur Distribusi

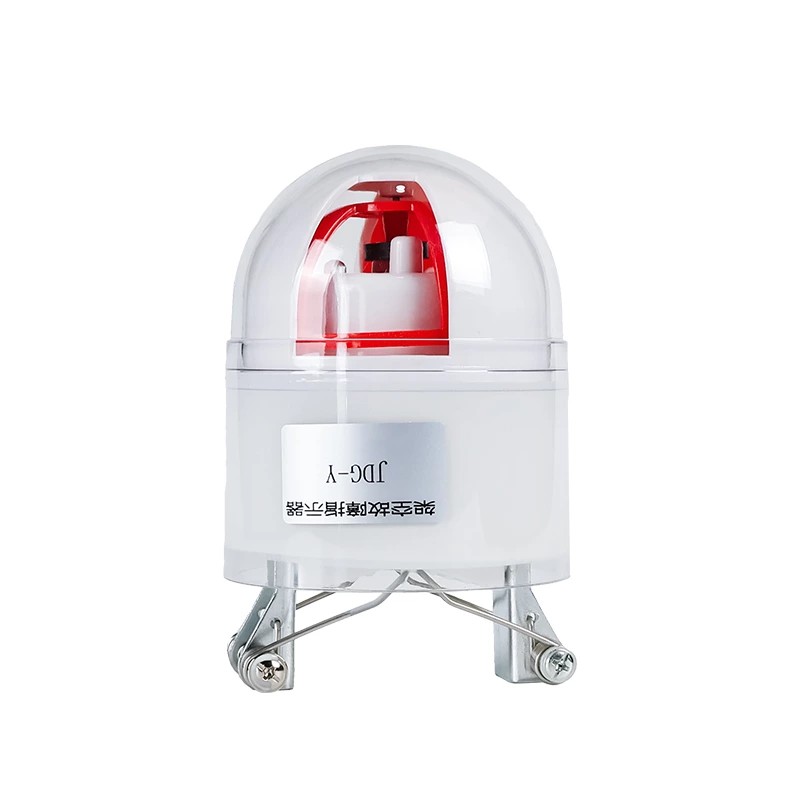

Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu berkualitas JDG-F dari Comewill adalah perangkat pendeteksi kesalahan elektromagnetik yang digunakan dalam sistem distribusi tenaga tegangan menengah dan rendah. Ini membantu insinyur lapangan dengan cepat menentukan bagian saluran di mana terjadi gangguan hubung singkat.

Prinsip kerja

Ketika arus hubung singkat mengalir melalui konduktor yang dipantau, perangkat mendeteksi perubahan arus yang tiba-tiba.

Mekanisme tersebut memicu kartu indikator kesalahan berwarna merah yang terlihat.

Tim pemeliharaan dapat secara visual menemukan lokasi indikator yang diaktifkan di sepanjang garis.

Titik kesalahan diidentifikasi antara indikator yang terakhir diaktifkan dan indikator pertama yang tidak diaktifkan.

Metode zonasi yang jelas ini secara signifikan mengurangi waktu inspeksi dibandingkan dengan patroli jalur manual.

Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu Comewill yang disesuaikan JDG-F banyak digunakan dalam jaringan distribusi listrik di mana lokasi kesalahan yang cepat membantu mengurangi durasi pemadaman dan meningkatkan efisiensi pemeliharaan.

2. Komponen Struktural dan Modul Fungsional

Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu yang lengkap JDG-F mengintegrasikan beberapa modul fungsional yang bekerja sama untuk memastikan deteksi dan indikasi yang andal.

Modul Deteksi Arus dan Tegangan

Modul ini mendeteksi perubahan arus dan tegangan pada saluran menggunakan induksi elektromagnetik dan deteksi medan listrik. Metode penginderaan ini tidak memerlukan kontak langsung dengan konduktor berenergi, sehingga membantu meningkatkan keselamatan pemasangan.

Sirkuit Diskriminasi Kesalahan

Sirkuit internal menganalisis variasi sinyal untuk membedakan gangguan hubung singkat aktual dari fluktuasi sementara atau perubahan beban. Komponen elektronik dan mikrokontroler yang diimpor meningkatkan stabilitas pemrosesan sinyal.

Sistem Penggerak Indikator Mekanis

Setelah kesalahan dipastikan, mekanisme penggerak akan mengaktifkan kartu indikator neon merah, yang tetap terlihat hingga reset. Struktur mekanis dirancang untuk keandalan luar ruangan dan pengoperasian jangka panjang.

Tampilan Status Kesalahan

Perangkat ini menggunakan lapisan fluoresen merah terang untuk memastikan visibilitas yang jelas di siang hari dan dalam kondisi pencahayaan malam. Mekanisme tampilan tidak memudar bahkan setelah terpapar radiasi ultraviolet dalam waktu lama.

Reset Tertunda Otomatis

Setelah kondisi kesalahan teratasi, Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu JDG-F secara otomatis diatur ulang setelah penundaan yang telah ditentukan sebelumnya. Fungsi ini mengurangi kebutuhan intervensi manual di lokasi terpencil.

3. Desain Material dan Daya Tahan Struktural

Untuk mendukung pengoperasian luar ruangan jangka panjang, Indikator Kesalahan Suspended Pegas Kompresi Comewill Four-in-one JDG-F menggunakan bahan khusus dan desain struktural.

Perumahan Kelas Penerbangan

Kulit terluarnya diproduksi menggunakan bahan penerbangan berkekuatan tinggi dengan teknologi pencetakan satu langkah. Perawatan permukaan material nano meningkatkan ketahanan terhadap kontaminasi lingkungan dan penuaan.

Komponen Magnetik Berlapis Nikel

Elemen magnetik utama dilapisi nikel untuk meningkatkan konduktivitas magnetik dan meningkatkan kinerja penginderaan elektromagnetik.

Tahan Cuaca

Struktur penutup dirancang untuk menahan:

radiasi UV

Hujan dan debu

Penumpukan polusi

Konstruksi ini memungkinkan perangkat mempertahankan kinerja yang stabil di lingkungan distribusi daya luar ruangan.

4. Sistem Tenaga dan Umur Pelayanan

Pengoperasian yang andal selama bertahun-tahun sangat penting untuk peralatan pemantauan jalur distribusi.

Indikator Kesalahan Suspensi Pegas Kompresi Empat-dalam-satu JDG-F meliputi:

Sistem baterai berkinerja tinggi dengan masa pakai melebihi 8 tahun

Desain sirkuit elektronik berdaya rendah

Kontrol berbasis mikrokontroler untuk pengoperasian yang stabil

Fitur-fitur ini membantu memastikan bahwa perangkat terus beroperasi dalam beberapa siklus pemeriksaan tanpa perawatan yang sering.

5. Instalasi dan Pengoperasian Live-Line

Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu JDG-F dirancang untuk pemasangan saluran langsung, yang berarti perangkat dapat dipasang tanpa mematikan jalur distribusi.

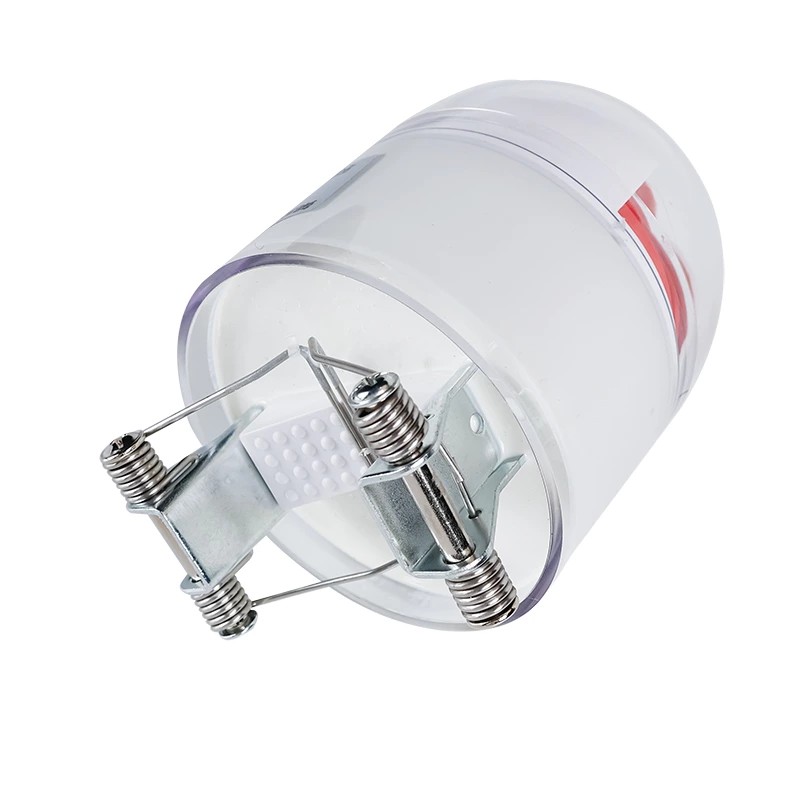

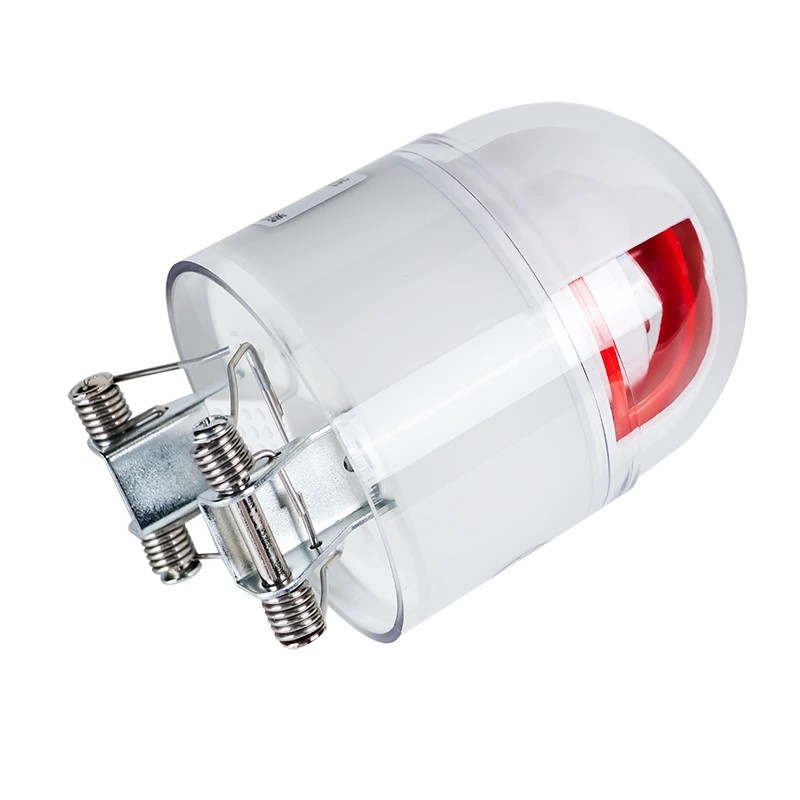

Struktur Suspensi Pegas Kompresi

Indikator ini menggunakan struktur pegas kompresi kawat kartu, sehingga dapat dijepit dengan aman ke konduktor di atas kepala.

Karakteristik instalasi utama meliputi:

Pemasangan tanpa memotong konduktor

Tidak perlu pemadaman listrik selama instalasi

Stabilitas mekanis pada konduktor telanjang dan terisolasi

Desain ini membantu perusahaan utilitas menyebarkan indikator kesalahan di seluruh jaringan distribusi dengan gangguan operasional minimal.

6. Skenario Aplikasi Khas

Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu Comewill JDG-F digunakan dalam beberapa skenario distribusi daya:

Jalur Distribusi Overhead

Dipasang pada konduktor tiang listrik untuk mendeteksi dan menampilkan kesalahan hubung singkat.

Sistem Distribusi Kabel

Digunakan pada kabel berinsulasi overhead atau transisi kabel bawah tanah.

Pemantauan Jaringan Distribusi

Membantu tim pemeliharaan dengan cepat mengidentifikasi bagian kesalahan dan mengatur inspeksi yang ditargetkan.

Operasi Pemeliharaan Utilitas

Mendukung pemecahan masalah yang lebih cepat dan mengurangi waktu yang dihabiskan untuk inspeksi patroli lini penuh.

7. Kemampuan Manufaktur dan Pasokan

Sebagai produsen dan pabrik di Tiongkok, Comewill menyediakan dukungan produksi dan pasokan untuk perangkat pemantauan jaringan distribusi.

Kemampuannya meliputi:

Konfigurasi produk OEM dan disesuaikan

Kapasitas produksi yang stabil untuk proyek-proyek teknik

Kontrol kualitas selama pembuatan dan perakitan

Indikator Kesalahan Suspended Pegas Kompresi Empat-dalam-satu Comewill JDG-F tersedia untuk utilitas global, kontraktor teknik, dan distributor peralatan listrik yang mencari pemasok perangkat pendeteksi kesalahan buatan Tiongkok di Tiongkok.

PRINSIP OPERASIONAL

Prinsip deteksi hubung singkat:

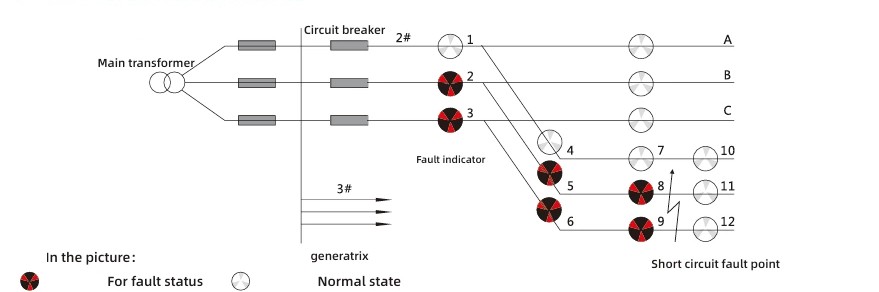

Berdasarkan karakteristik gangguan hubung singkat, kriteria tindakannya adalah perubahan arus secara tiba-tiba yang disertai dengan matinya daya pada alat proteksi. Logika interpretasi diagram indikasi gangguan adalah sebagai berikut: jika indikator 2, 5, dan 8 fasa A dan indikator 3, 6, dan 9 fasa C saluran 2 semuanya menyala merah, sedangkan indikator 11 dan 12 tetap putih, maka dapat ditentukan telah terjadi gangguan hubung singkat pada titik saluran keluar tersebut.
