Ayo datang, produsen dan pemasok peralatan listrik tepercaya yang berbasis di China, menawarkan kualitas tinggiTransformator Instrumen Gabunganyang mengintegrasikan fungsi Trafo Arus dan Trafo Tegangan dalam satu kesatuan. Tersedia dalam stok, grosir, dan disesuaikan, transformator ini memberikan solusi yang ringkas, aman, dan hemat biaya untuk pengukuran dan perlindungan energi listrik dalam sistem distribusi. Mereka banyak digunakan dalam aplikasi jaringan listrik industri, pertambangan, dan pedesaan.

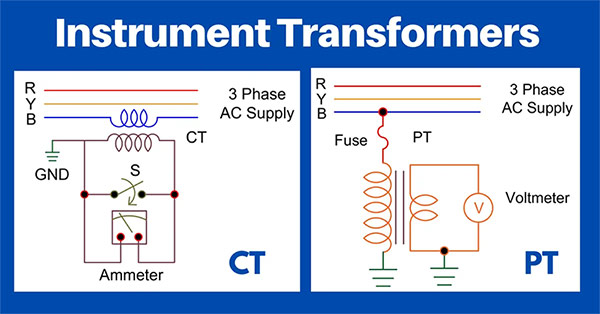

Trafo Instrumen Gabungan adalah jenis perangkat listrik yang menggabungkan fungsi trafo arus dan tegangan menjadi satu wadah. Unit arus dihubungkan secara seri pada saluran arus tinggi, sedangkan unit tegangan dihubungkan secara paralel dengan saluran tegangan tinggi. Kedua unit berbagi inti dan isolasi yang sama, memungkinkan perolehan sinyal tegangan dan arus secara simultan sambil mengisolasi sirkuit primer tegangan tinggi dari perangkat pengukuran sekunder. Desain ini memastikan keselamatan operator dan peralatan sekaligus mengurangi kerumitan pemasangan.
Pengukuran Tegangan
Bagian tegangan menginduksi tegangan rendah proporsional pada belitan sekunder ketika tegangan tinggi mengalir melalui rangkaian primer. Output tegangan rendah ini (biasanya 100V) kemudian digunakan oleh voltmeter, pengukur energi, atau relai pelindung.
Pengukuran Saat Ini
Bagian arus mengubah arus primer yang besar menjadi arus sekunder yang kecil dan terukur (biasanya 5A atau 1A). Output ini disuplai ke meter Current Transformer atau perangkat proteksi relai, sehingga pemantauan dan pengukuran tetap akurat.
Isolasi dan Keamanan

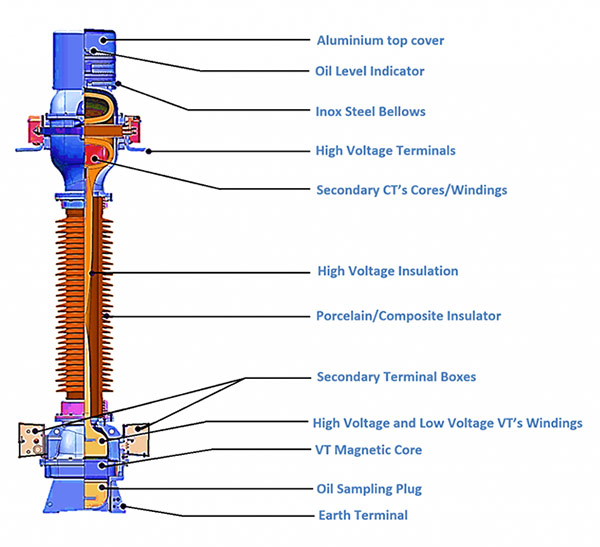

Di dalam transformator gabungan, unit arus dan tegangan dikemas dalam cangkang isolasi bersama, sering kali berisi minyak atau cor epoksi. Sisi sekunder harus dibumikan, dan sirkuit harus menghindari kondisi terbuka atau pendek untuk memastikan keselamatan.

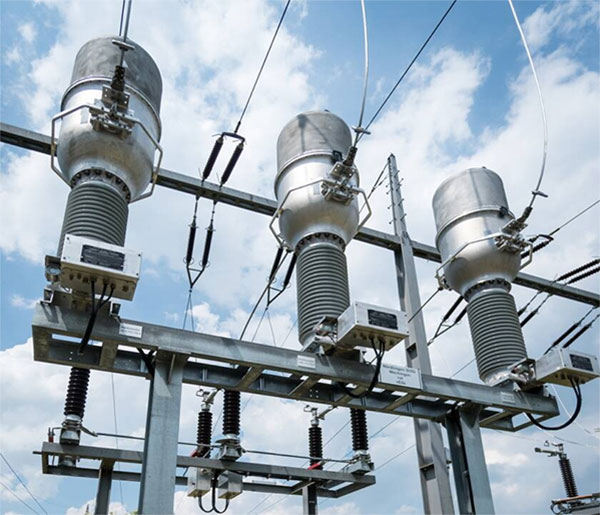

Pabrik Ayo datangTransformator Instrumen Gabungancocok untuk:
Kotak pengukur tegangan tinggi
Transformator yang dipasang di kolom
Lemari distribusi
Mereka sangat berguna dalam skenario pengukuran tiga fase, seperti konfigurasi V/V (dua transformator tegangan) atau Y/Y (tiga transformator tegangan) untuk beban seimbang atau tidak seimbang.
1. Desain Ringkas dan Pemasangan Mudah – Mengintegrasikan transformator arus dan tegangan ke dalam satu unit mengurangi jejak kaki dan menyederhanakan pengaturan.
2. Efisiensi Biaya – Membeli unit gabungan mengurangi biaya transformator terpisah, kompleksitas produksi, dan waktu pemasangan.
3. Isolasi dan Keandalan Listrik – Pemisahan lengkap sirkuit primer tegangan tinggi dan sirkuit sekunder tegangan rendah memastikan keselamatan operator dan peralatan.
4. Pengukuran dan Perlindungan Terintegrasi – Memberikan keluaran standar untuk pengukur energi dan perangkat proteksi relai secara bersamaan.
5. Kemampuan Beradaptasi Lingkungan – Desain yang terendam minyak atau terisolasi gas memungkinkan pengoperasian jangka panjang di luar ruangan atau dalam kondisi yang keras.
Trafo Kombinasi – Menggabungkan trafo arus dan tegangan ke dalam satu perangkat untuk pemasangan yang ringkas dan pengukuran yang tersinkronisasi. Cocok untuk proyek dengan ruang terbatas atau sensitif terhadap biaya.
Split Transformer – Memisahkan trafo arus dan tegangan untuk penempatan fleksibel dan akurasi optimal. Memungkinkan pemilihan khusus untuk tingkat tegangan dan arus yang berbeda.
Ayo datang, sebagai pabrik dan pemasok yang berbasis di Tiongkok, memberikan kualitas, harga murah, dan dapat disesuaikantransformator instrumen gabunganyang tersedia untuk pengiriman cepat. Sistem Current Transformer kami diproduksi berdasarkan standar kualitas yang ketat untuk memenuhi persyaratan industri dan utilitas, memastikan pengukuran yang akurat, keselamatan operasional, dan penggunaan jangka panjang yang andal.
