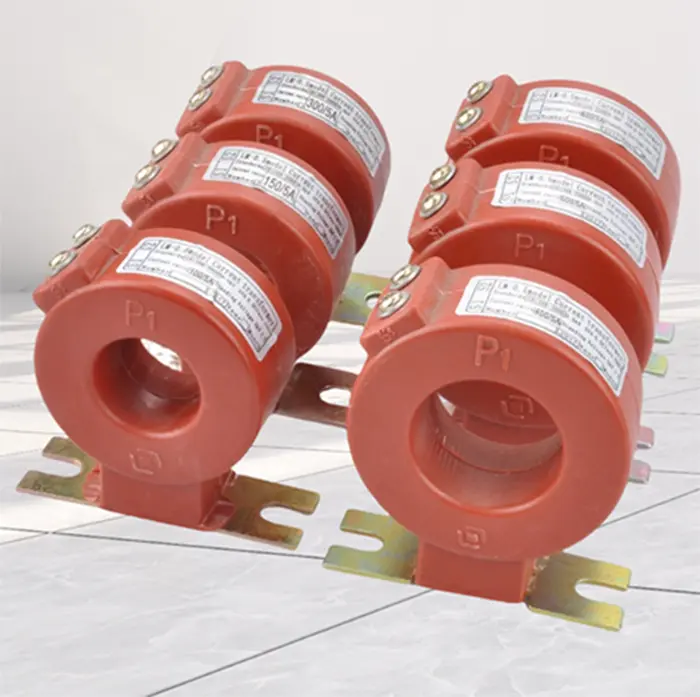

Beli Transformator Arus Kabinet Tiup di Cina

ItuTransformator Arus Kabinet Tiupadalah perangkat pengukuran dan perlindungan arus yang dirancang untuk sistem switchgear berinsulasi gas seperti C-GIS. Ini mengukur arus primer dan memberikan sinyal akurat untuk pengukuran dan perlindungan relai dalam kabinet switchgear kompak.Ayo datang, pemasok profesional, menyediakan Transformator Arus Kabinet Tiup berkualitas yang tersedia.

Apa Itu Transformator Arus Kabinet Tiup?

Transformator Arus Kabinet Tiup dipasang di dalam kabinet switchgear berinsulasi gas dengan media insulasi dapat berupa sulfur heksafluorida (SF₆) atau udara kering. Ini mengubah arus primer tinggi menjadi arus sekunder standar, biasanya 5A atau 1A, yang dapat digunakan dengan aman oleh meteran, relai, dan perangkat perlindungan.

Karena trafo dirancang untuk struktur switchgear C-GIS, trafo biasanya dipasang di sekitar konduktor saluran masuk atau keluar kabel. Ukurannya yang ringkas memungkinkannya masuk ke dalam kompartemen switchgear yang tertutup rapat sambil mempertahankan kinerja isolasi yang stabil.

Karakteristik Struktural

Ayo datang adalah pabrik profesional, memproduksiTransformator Arus Kabinet Tiupperalatan berfokus pada keandalan struktural dan kompatibilitas instalasi.

1. Struktur Pengecoran Resin Epoksi

Inti besi dan gulungan sekunder dikemas dengan resin epoksi, membentuk badan yang tertutup rapat dan tahan api.

2. Desain Instalasi Kompak

Ukurannya yang kecil dan ringan memungkinkan pemasangan langsung pada sirkuit kabel atau busbar di dalam lemari tiup.

3. Konduktor Primer Tersegel

Konduktor primer biasanya ditutup dengan baja tahan karat atau wadah berinsulasi untuk menjaga integritas insulasi.

4. Desain Pendinginan Alami

Insulasi terintegrasi dan pembuangan panas memungkinkan trafo beroperasi tanpa peralatan pendingin tambahan.

Parameter Teknis Utama

Nilai Arus Utama

Rentang umum mencakup 20A hingga 600A, tergantung pada kebutuhan jaringan distribusi.

Nilai Arus Sekunder

Output standar adalah 5A atau 1A untuk peralatan pengukuran dan perlindungan.

Kelas Akurasi

Kombinasi yang umum mencakup 0,5 / 10P, mendukung fungsi pengukuran dan proteksi relai.

Frekuensi yang Dinilai

Sebagian besar unit beroperasi pada 50Hz atau 60Hz.

Tingkat Isolasi

Tingkat isolasi tipikal adalah 12/42/75kV, cocok untuk aplikasi switchgear tegangan menengah.

Adaptasi Lingkungan

Transformator Arus Kabinet Tiup dirancang untuk pengoperasian di lingkungan switchgear tertutup yang mungkin mengalami kondisi menantang.

Kisaran Suhu

Suhu pengoperasian umumnya berkisar antara −5°C hingga +45°C.

Ketahanan Polusi

Insulasi tertutup mengurangi pengaruh debu, kelembapan, dan kontaminasi.

Operasi Ketinggian Tinggi

Banyak desain yang mendukung pemasangan di area hingga 3000 meter di atas permukaan laut.

Kompatibilitas Berisolasi Gas

Beberapa desain baru menggunakan udara kering sebagai pengganti SF₆ sebagai media isolasi untuk mengurangi dampak lingkungan.

Aplikasi Khas

Pemasok peralatan Transformator Arus Kabinet Tiup yang andal di Tiongkok menyediakan produk yang digunakan di berbagai sektor distribusi daya.

Aplikasi umum meliputi:

Sistem tenaga angkutan kereta api perkotaan

Jaringan distribusi industri

Pabrik metalurgi dan petrokimia

Gardu induk tegangan menengah

Infrastruktur jaringan listrik di dataran tinggi
