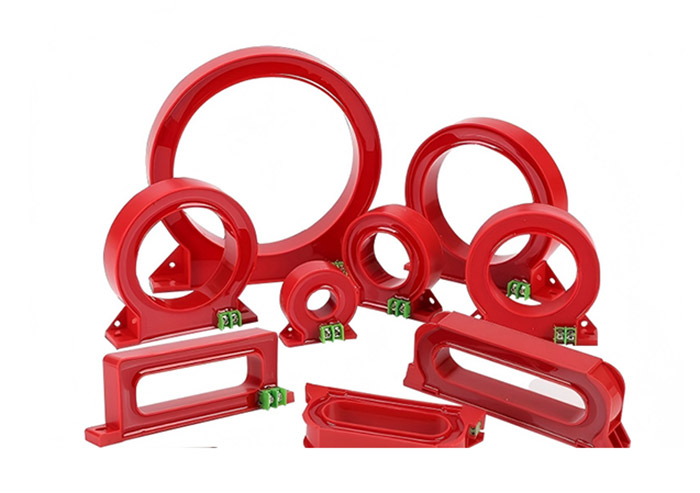

Sebagai produsen Transformator Arus profesional di Cina,Ayo datangingin memberi Anda penyesuaianTransformator Arus Urutan Nol, yang merupakan transformator arus tipe satu putaran yang dirancang untuk mendeteksi arus urutan nol dalam sistem tenaga. Ini memonitor jumlah vektor arus tiga fase dan mengidentifikasi kebocoran atau gangguan tanah dalam jaringan distribusi.
Ketika arus tidak normal terjadi karena kerusakan isolasi atau gangguan grounding, trafo mengirimkan sinyal ke peralatan proteksi seperti perangkat proteksi relai atau pengontrol proteksi kebocoran. Proses ini memungkinkan sistem mengeluarkan alarm atau memutus sirkuit yang rusak.
Transformator Arus Urutan Nol umumnya dipasang di sekitar kabel daya atau busbar, sehingga cocok untuk memantau sistem kelistrikan tegangan menengah dan rendah.
1. Struktur Inti Cincin
Trafo menggunakan inti besi berbentuk lingkaran dengan gulungan sekunder yang mendeteksi ketidakseimbangan arus.
2. Enkapsulasi Resin Epoksi atau Karet Silikon
Inti besi dan belitan disegel di dalam cangkang pelindung, memberikan ketahanan terhadap kelembapan dan perlindungan terhadap flashover polusi.
3. Dua Jenis Instalasi
Produk tersedia dalam tipe integral (dipasang sebelumnya saat pemasangan kabel) dan tipe terbuka (dipasang di sekitar kabel yang ada).
4. Teknologi Kumparan Rogowski
Beberapa desain mengadopsi teknologi penginderaan kumparan Rogowski untuk mengubah sinyal arus menjadi keluaran tegangan yang dapat diukur.
1. Rentang Tegangan yang Berlaku: 0,4kV hingga 66kV.
2. Frekuensi Grid: Frekuensi operasi standar adalah 50Hz
3. Suhu Pengoperasian: −10°C hingga +40°C.
4. Nama akhir yang sama: setelah ditembus dari sisi "L1", yang kedua adalah "K1";
Pemasangan yang tepat memastikan pengoperasian aTransformator Arus Urutan Nol.
Instalasi Tipe Integral
Untuk trafo terintegrasi, kabel harus melewati trafo sebelum kabel dipasang.
Instalasi Tipe Terbuka
Model terbuka dapat dipasang pada kabel yang sudah ada dengan memisahkan badan trafo dan memasangnya kembali di sekitar konduktor.
Pengaturan Pembumian
Pada beberapa sistem pembumian, kabel harus melewati trafo sebelum dihubungkan ke titik pembumian untuk memastikan deteksi arus bocor yang benar.
Penyelarasan Mekanis
Saat memasang kembali trafo terpisah, kedua bagian harus sejajar dengan benar untuk menghindari penyimpangan pengukuran.
