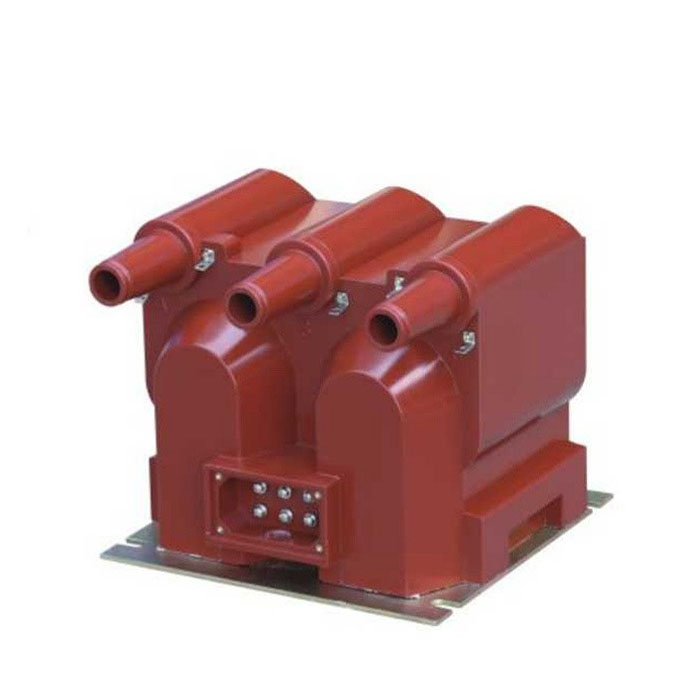

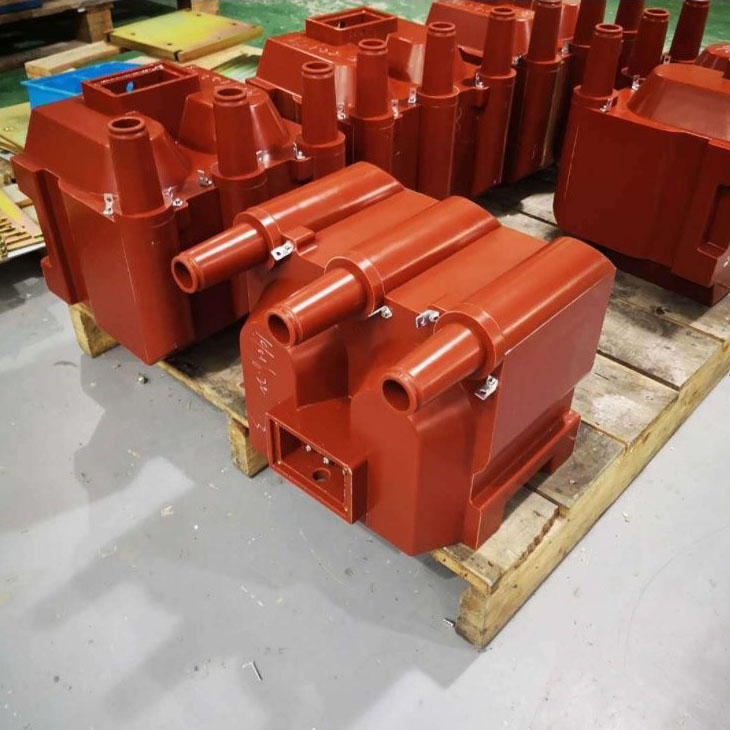

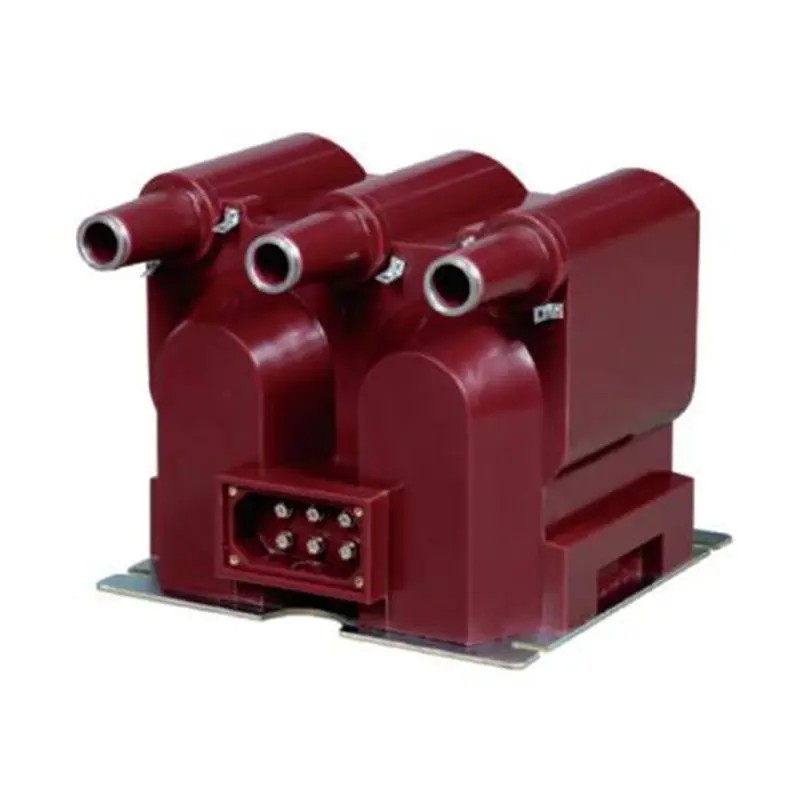

Sebagai produsen profesional di Cina, Comewill ingin memberi Anda Transformator Tegangan JSZV12-10R berkualitas tinggi. Selain kemampuan adaptasi strukturalnya, transformator ini unggul dalam keselamatan operasional dan kontinuitas. Fitur yang menonjol adalah desain sekering hot-swappable-belitan primer fase A, B, dan C terintegrasi dengan sekering proteksi arus pendek yang dapat diganti melalui terminal sekunder tanpa mengganggu pengoperasian sistem.
JSZV12-10R dirancang untuk beradaptasi dengan beragam kondisi di lokasi. Ini mendukung konfigurasi kabel tipe "V" tiga fase standar dan dapat dengan mudah dibongkar menjadi dua unit fase tunggal independen, menawarkan fleksibilitas untuk pemasangan dan desain sistem.
Transformator Tegangan JSZV12-10R dibuat khusus untuk memenuhi tuntutan ketat sistem daya dalam ruangan 10kV, menggabungkan akurasi pengukuran dengan keandalan operasional.

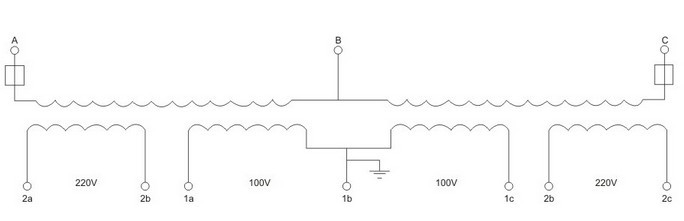

1. Fungsi Output Ganda-Sekunder:
Output 100V: Dirancang untuk pengukuran tegangan presisi tinggi dan pengukuran energi.
Output 220V: Berfungsi sebagai catu daya tambahan yang andal untuk mekanisme kontrol, sehingga mengurangi kebutuhan komponen daya tambahan.
2. Isolasi dan Daya Tahan Unggul:
Disegel sepenuhnya dengan resin epoksi bermutu tinggi, menawarkan ketahanan terhadap kelembapan, kekuatan isolasi, dan perlindungan terhadap penuaan yang luar biasa—ideal untuk lingkungan dalam ruangan yang kompleks atau dengan kelembapan tinggi.
Dibangun dengan inti lembaran baja silikon canai dingin berkualitas tinggi untuk memastikan kerugian rendah dan kinerja stabil.
3. Perlindungan Keamanan Komprehensif:
Sekering internal pada semua gulungan primer memberikan perlindungan hubung singkat yang kuat.
Penggantian sekring sederhana dan tidak memerlukan pematian sistem, sehingga memastikan waktu aktif maksimum.

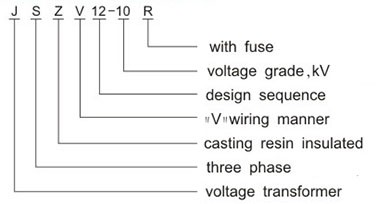

| Kode | Arti | Keterangan |
| J | Transformator Tegangan | Mengidentifikasi kategori peralatan untuk pengenalan segera. |
| S | Tiga Fase | Dirancang untuk sistem daya tiga fase guna memenuhi kebutuhan pengukuran dan perlindungan multi-sirkuit. |
| Z | Insulasi Cor Resin Epoksi | Menunjukkan proses insulasi cor sepenuhnya untuk meningkatkan ketahanan dan daya tahan terhadap kelembapan. |
| V | Pengkabelan Tipe V | Menunjukkan konfigurasi kabel, memberikan fleksibilitas pemasangan. |
| 12-10 | Desain & Peringkat Tegangan | 12 adalah seri desain; 10 mewakili tegangan pengenal (10kV), yang secara tepat sesuai dengan persyaratan sistem. |
| R | Dengan Sekering | Menandakan perlindungan hubung singkat terintegrasi untuk meningkatkan keselamatan operasional. |
Untuk memastikan stabilitas dan keandalan jangka panjang, Transformator Tegangan JSZV12-10R dirancang untuk beroperasi dalam parameter lingkungan berikut. Sebagai pabrik profesional dengan keahlian manufaktur yang mendalam, Comewill juga dapat menyediakan adaptasi khusus untuk kondisi non-standar.
Kisaran Suhu: -5°C hingga +40°C
Ketinggian: ≤ 1000m (solusi khusus tersedia untuk instalasi di ketinggian)
Kelembaban Relatif: ≤ 80%
Lingkungan Sekitar: Bebas dari gas korosif, uap, atau debu konduktif (misalnya karbon atau bubuk logam)
Getaran dan Benturan: Lokasi pemasangan harus bebas dari getaran kuat atau guncangan mekanis.
form1: data teknis trafo tegangan untuk pengukuran
| Jenis | Rasio tegangan terukur (V) | Kelas akurasi dan keluaran terukur (VA) | Keluaran Maks (VA) | tingkat isolasi terukur (kV) | |
|
|
|||||
| kelas 0,2 | kelas 0,5 | ||||
| JSZV12-10R | 10.000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10.000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Jenis | Rasio tegangan terukur (V) | Kelas akurasi dan keluaran terukur (VA) | Keluaran Maks (VA) | tingkat isolasi terukur (kV) | |
|
|
|||||
| kelas 0,2 | kelas 0,5 | ||||
| JSZV12-10R | 10.000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10.000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
form2: dala teknis trafo tegangan untuk daya operasi pemutus arus
| Jenis | Rasio tegangan terukur (V) | Kelas akurasi dan keluaran terukur (VA) | Daya keluaran maksimum (VA) dalam waktu singkat | tingkat isolasi terukur (kV) |
| JSZV12-10R | 10/0.1/0.22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0.1/0.1 | 0,2 20 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0.1/0.1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0.1/0.1 | 0,2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0,2 20 | 500 | 42/12/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Catatan: Untuk catu daya pengoperasian pemutus sirkuit, tegangan tahan tidak boleh melebihi 15%
