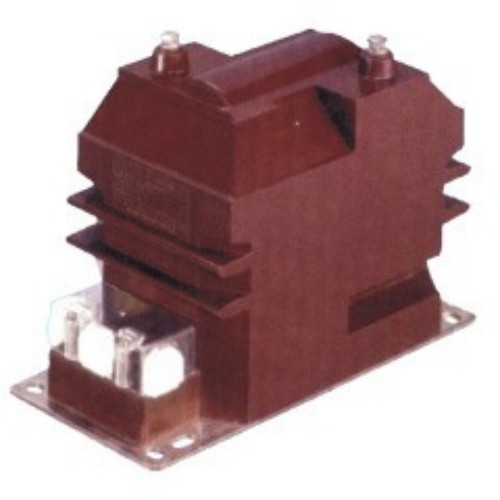

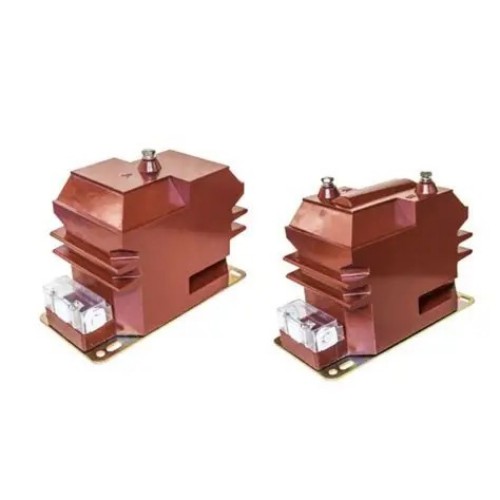

Trafo Tegangan JDZ10-3/6/10A

Transformator Tegangan JDZ10-3/6/10A berkualitas tinggi ditawarkan oleh pabrikan China Comewill. Ini dirancang untuk aplikasi penting, memberikan kinerja yang andal untuk pengukuran tegangan, pengukuran energi, pemantauan waktu nyata, dan perlindungan relai dalam sistem tenaga tegangan menengah.

Seri JDZ10 dirancang untuk mengakomodasi level tegangan 3kV, 6kV, dan 10kV, dengan kompatibilitas untuk frekuensi 50Hz dan 60Hz, sehingga dapat beradaptasi dengan beragam kondisi pengoperasian tegangan menengah. Diproduksi sesuai dengan standar IEC 186 dan GB1207-2006, transformator ini memberikan landasan yang stabil dan dapat diandalkan untuk pengukuran dan perlindungan sistem. Sebagai pabrik tepercaya yang berbasis di Tiongkok, Comewill memastikan bahwa setiap unit memenuhi tolok ukur kualitas yang ketat.

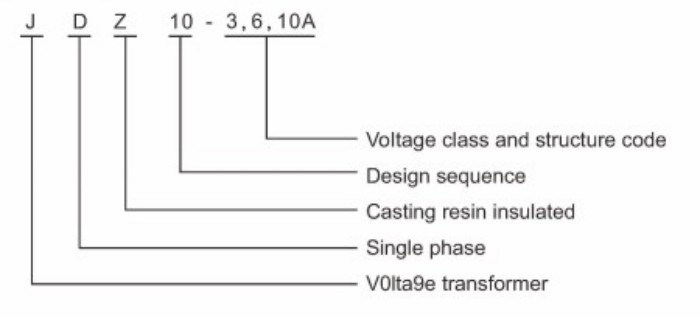

Jenis penunjukan

Penunjukan model transformator tegangan RZL-10 dan JDZ10-3/6/10 Comewill dengan jelas mendefinisikan atribut inti perangkat:
J: Transformator Tegangan – menentukan kategori peralatan.
D: Fase Tunggal – cocok untuk aplikasi sistem tenaga satu fase.
Z: Insulasi Cor Resin Epoksi – meningkatkan kinerja dan daya tahan insulasi.
3, 6, 10: Tingkat Tegangan – mengidentifikasi kompatibilitas dengan sistem 3kV, 6kV, dan 10kV.

Diagram Pengkabelan

Transformator mendukung konfigurasi kabel satu fasa dan tiga fasa, memberikan fleksibilitas untuk berbagai kebutuhan pemasangan.

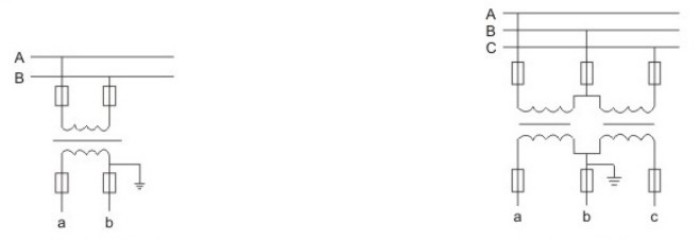

Diagram pengkabelan saluran satu fasa
Diagram pengkabelan saluran tiga fase

Diagram penulisan saluran satu fasa Diagram penulisan saluran tiga fasa

Ketentuan Layanan

Untuk memastikan kinerja optimal dan masa pakai yang lebih lama, kondisi pengoperasian berikut direkomendasikan untuk Transformator Tegangan Comewill JDZ10-3/6/10A:
Ketinggian: Cocok untuk pemasangan hingga 3.000 meter di atas permukaan laut, dengan pengoperasian yang stabil di area dataran tinggi tanpa modifikasi khusus.
Suhu Sekitar: Kisaran suhu pengoperasian -5°C hingga +40°C untuk mencegah degradasi insulasi dan penyimpangan akurasi.
Kelembapan Relatif: Maksimum 65% pada 20°C untuk menghindari penuaan komponen internal yang disebabkan oleh kelembapan.
Tingkat Polusi: Dirancang untuk lingkungan polusi Kelas II, mampu menangani kontaminasi kecil di dalam atau luar ruangan.
Lingkungan Instalasi: Harus bebas dari gas korosif untuk melindungi casing dan gulungan internal.
Jika lingkungan instalasi di pihak Anda istimewa (seperti kelembapan tinggi dan gas korosif), Anda dapat berkomunikasi terlebih dahulu untuk menyesuaikan rencana adaptasi!

Parameter Teknis

Transformator Tegangan JDZ10-3/6/10A diproduksi sesuai dengan standar GB20840.3-2013 dan GB20840.1-2010, memastikan kepatuhan penuh terhadap persyaratan nasional. Spesifikasi utamanya meliputi:
Faktor Daya Beban: cos Φ = 0,8 (lag), selaras dengan karakteristik rangkaian sekunder konvensional.
Jarak Rambat: Dirancang untuk Tingkat Polusi II, meminimalkan risiko flashover isolasi.
Kinerja: Pengukuran dan respons perlindungan yang stabil dalam kondisi pengoperasian standar.

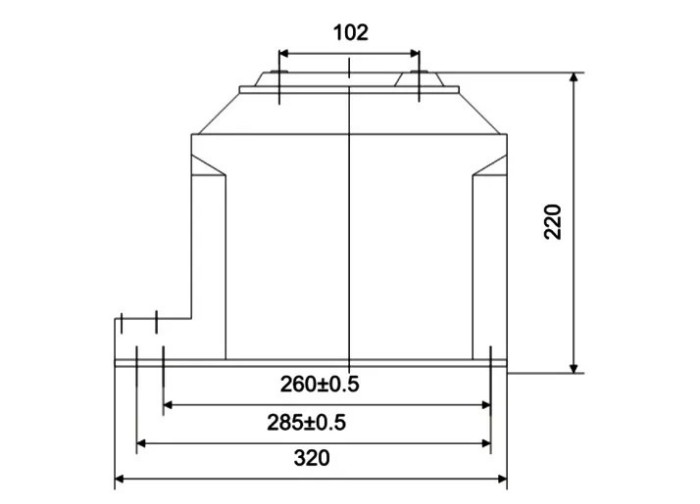

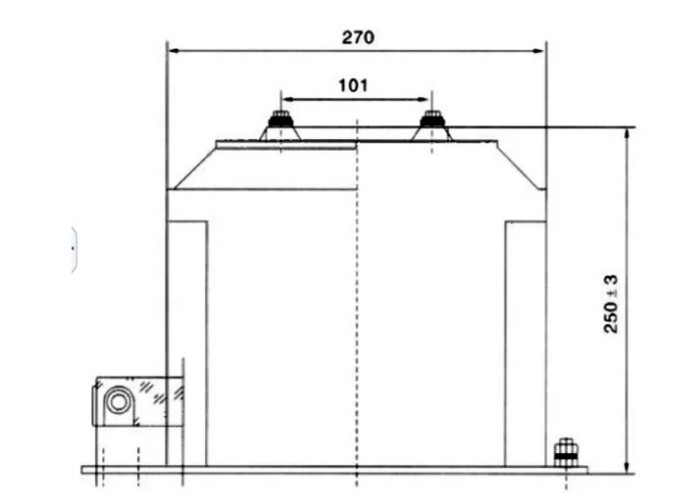

Garis Besar dan Dimensi Pemasangan

Pertanyaan Umum

1. Apa saja fitur utama dari Transformator Tegangan JDZ10-3/6/10A ini?
Insulasi cor resin epoksi, tersegel sepenuhnya, desain fase tunggal, ukuran kompak, dan daya tahan tinggi.

2. Level tegangan dan frekuensi apa yang didukung?
3kV, 6kV, dan 10kV, kompatibel dengan sistem 50Hz atau 60Hz.

3. Standar apa yang dipatuhinya?
IEC 186 dan GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Apa saja kondisi pengoperasian yang diperlukan?
Ketinggian ≤3000m, suhu -5°C hingga +40°C, kelembapan ≤65% pada 20°C, tingkat polusi Kelas II, tidak ada gas korosif.

5. Apakah dapat disesuaikan untuk lingkungan khusus?
Ya, Comewill menawarkan penyesuaian untuk kelembapan tinggi atau kondisi korosif.

6. Apa arti dari huruf model?
J = Trafo Tegangan, D = Fasa Tunggal, Z = Insulasi Cor Resin Epoksi, 3/6/10 = Level Tegangan.

7. Kelas akurasi apa saja yang tersedia?
0,2, 0,5, 1, dan 6P, dengan keluaran terukur dari 15VA hingga 90VA.
