Beli Transformator Arus Dalam Ruangan 0,72-40.5kV yang Disesuaikan dari Cina

Ayo datang, produsen dan pemasok perangkat pengukuran dan perlindungan listrik tepercaya di Tiongkok, menyediakanTransformator Arus Dalam Ruangan (CT) 0,72-40,5kVuntuk aplikasi industri, komersial, dan utilitas.

Prinsip Kerja

Transformator Arus Dalam Ruangan 0,72-40.5kVberoperasi berdasarkan induksi elektromagnetik, mengubah arus primer yang tinggi menjadi arus sekunder yang lebih rendah dan terukur untuk memungkinkan pengukuran dan perlindungan yang akurat.

Langkah Fungsional Utama:

1. Induksi Elektromagnetik: Arus bolak-balik yang melalui konduktor primer menghasilkan medan magnet pada inti besi, menginduksi arus proporsional pada belitan sekunder (misalnya rasio 1000:1).

2. Isolasi Sinyal: Arus sekunder (biasanya 5A atau 1A) diisolasi dari sirkuit primer tegangan tinggi, memastikan keselamatan bagi personel dan peralatan.

3. Kontrol Akurasi: Bahan dengan konduktivitas magnetik tinggi, seperti lembaran baja silikon atau paduan nanokristalin, meminimalkan kerugian histeresis, mencapai presisi hingga tingkat 0,2 (kesalahan ±0,2%), sejalan dengan standar IEC 60044-1.

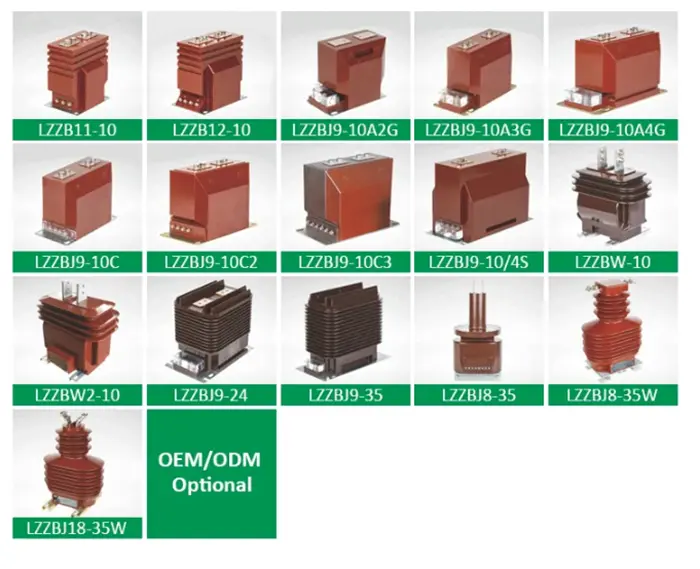

0.72-40.5kV Indoor Current Transformer Types

Tipe Utama

1. CT Elektromagnetik

Fitur: Inti besi dengan belitan, hemat biaya, sangat stabil.

Aplikasi: Sistem distribusi di bawah 10kV, misalnya pengukuran listrik industri atau komersial.

Contoh Parameter: Rasio arus terukur 200/5A, impedansi beban 2,5 Ω (GB/T 20840.2-2014).

2. CT Elektronik

Fitur: Menggunakan elemen Hall atau sensor serat optik, pita frekuensi lebar (0,1Hz–1MHz), ketahanan EMI yang kuat.

Aplikasi: Pembangkit listrik energi baru, sistem traksi kereta api berkecepatan tinggi.

3. Kumparan Rogowski

Fitur: Desain tanpa biji, linearitas tinggi, cocok untuk pengukuran arus sementara.

Parameter Contoh: Sinyal keluaran 0,333V/kA, kesalahan linier <±0,1% (IEEE C57.13-2016).

Skenario Aplikasi

Pengukuran Listrik

Meter industri atau komersial berpresisi tinggi, biasanya memerlukan akurasi 0,5S (±0,5%), mengikuti DL/T 725-2013.

Perlindungan Relai

Proteksi arus lebih atau diferensial; CT harus memenuhi batas kesalahan tertentu (misalnya, 5P20, kesalahan ≤5% pada arus pengenal 20×).

Pemantauan Industri

Aplikasi frekuensi tinggi atau kecepatan tinggi (misalnya pabrik baja, tungku induksi) memerlukan CT elektronik dengan respons frekuensi >10kHz.

Pedoman Seleksi dan Pemeliharaan

Parameter Seleksi

Nilai Arus: Pilih 1,2–1,5× arus beban untuk perlindungan optimal.

Tingkat Akurasi: Gunakan 0,2 untuk pengukuran CT; 5P/10P untuk perlindungan CT.

Instalasi dan Pemeliharaan

Hindari Rangkaian Terbuka pada Sekunder: Dapat menghasilkan tegangan kV yang berbahaya.

Pemeriksaan Isolasi: Periksa secara teratur apakah resistansi isolasiTransformator Arus Dalam Ruangan 0,72-40.5kVadalah ≥1MΩ.

Pencocokan Skenario: Pilih jenis CT (elektromagnetik, elektronik, Rogowski) berdasarkan kebutuhan aplikasi, akurasi, biaya, dan keandalan.

View as

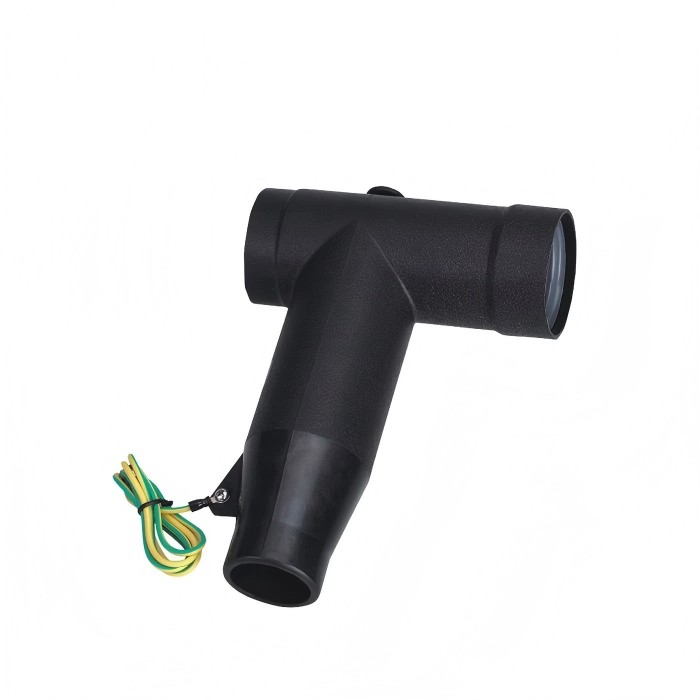

Konektor T yang Dapat Dipisahkan 12/24KV 630A

Konektor T Terpisah 12/24KV 630A dari Comewill, produsen, pemasok, dan pabrik Tiongkok tepercaya, dirancang untuk sistem distribusi kabel tegangan tinggi yang memerlukan fleksibilitas, keamanan, dan stabilitas jangka panjang. Dirancang untuk perluasan jaringan listrik modern, sistem ini memungkinkan percabangan saluran listrik utama yang aman ke berbagai arah tanpa mengorbankan integritas isolasi atau keandalan operasional.

Lihat Lebih Banyak >> mengirimkan permintaan >>

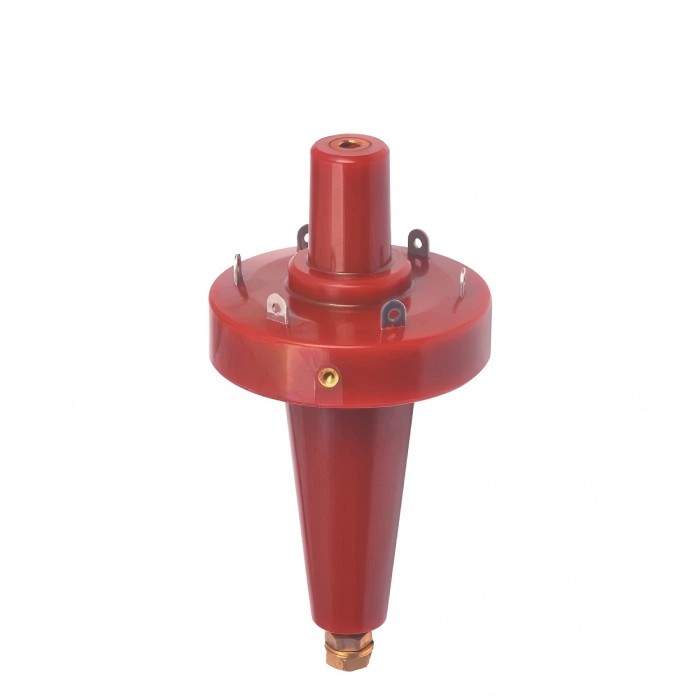

Bushing Peralatan 24KV 400A

Bushing Peralatan 24kV 400A dari Comewill, produsen dan pemasok profesional di Tiongkok, dirancang sebagai komponen antarmuka berkinerja tinggi untuk sistem kelistrikan tegangan menengah. Ini memberikan titik koneksi yang aman dan stabil untuk konektor kabel 200A yang digunakan pada switchgear, transformator, kapasitor, dan peralatan berinsulasi oli atau berinsulasi padat lainnya.

Lihat Lebih Banyak >> mengirimkan permintaan >>

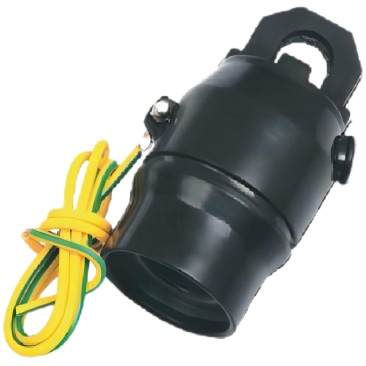

Tutup Pelindung Terisolasi 24KV 250A

Beli Tutup Pelindung Berinsulasi 24KV 250A berkualitas dari produsen China terkemuka Comewill. Ini dirancang khusus untuk mengisolasi dan menyegel antarmuka bushing pemecah beban. Pasangkan saja dengan produk pemecah beban, sambungkan kabel pembuangan ke tanah, dan itu akan membentuk penutup insulasi submersible yang terlindung sepenuhnya untuk bushing berenergi. Bahkan di lingkungan yang lembap dan keras, peralatan Anda tetap aman.

Lihat Lebih Banyak >> mengirimkan permintaan >>

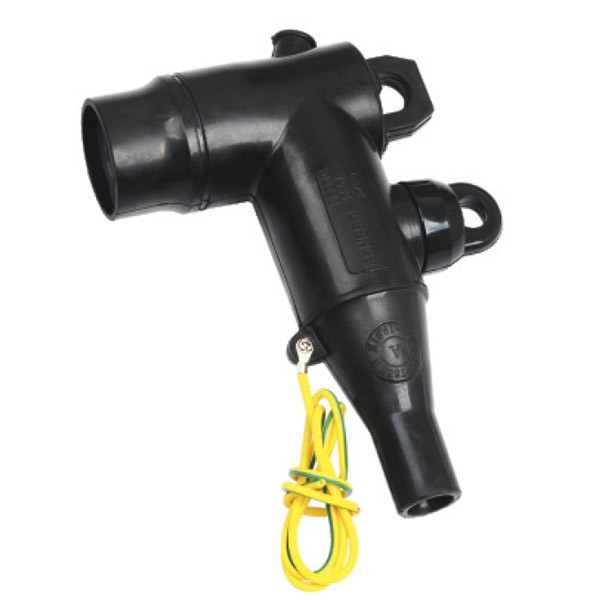

Konektor Siku Pemutus Beban 24KV 250A

Konektor Siku Loadbreak 24kV 250A dari Comewill, produsen profesional di China, dirancang untuk peralihan dan koneksi kabel tegangan menengah yang aman dan efisien dalam sistem distribusi daya modern. Ini menyediakan antarmuka yang dapat dipisahkan dan terlindung sepenuhnya untuk transformator, switchgear, dan peralatan listrik lainnya, memastikan pengoperasian yang stabil bahkan dalam kondisi lingkungan yang keras.

Lihat Lebih Banyak >> mengirimkan permintaan >>

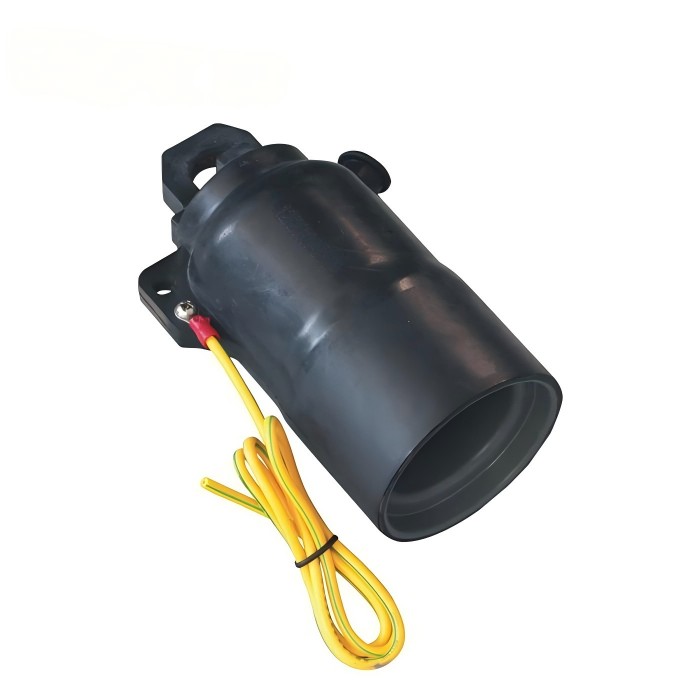

Tutup Pelindung Terisolasi 15/24KV 600A

Diproduksi oleh Comewill, produsen dan pemasok Tiongkok terkemuka, Tutup Pelindung Berinsulasi 15/24KV 600A ini dirancang untuk memastikan pengoperasian yang aman, stabil, dan terisolasi sepenuhnya untuk antarmuka pemutusan mati 600A yang tidak diberi energi. Ini banyak digunakan untuk bushing trafo, lemari switchgear, dan pelindung kabel gardu induk, memberikan kinerja yang dapat diandalkan baik dalam instalasi listrik sementara dan jangka panjang.

Lihat Lebih Banyak >> mengirimkan permintaan >>

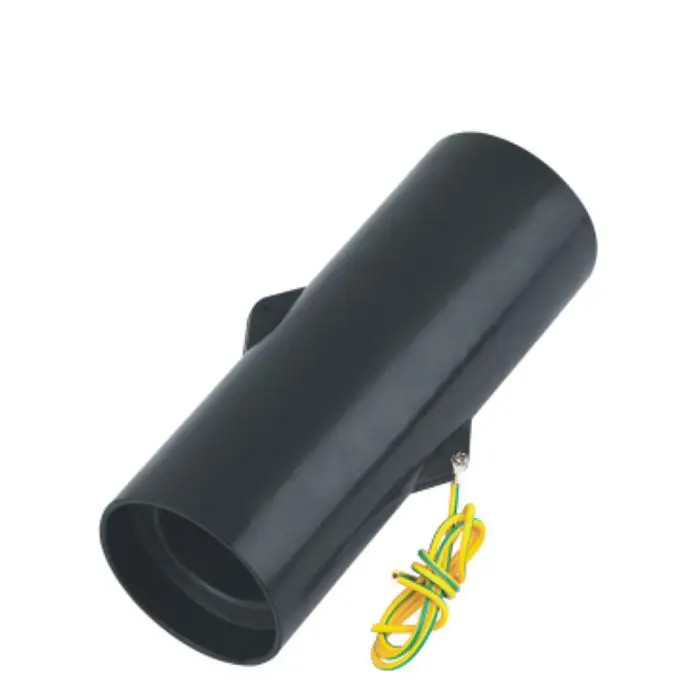

Tabung Bushing Diperpanjang 15/24KV 600A

Tabung Bushing Diperpanjang 15/24KV 600A dari pabrik Comewill dirancang agar sesuai dengan antarmuka pemutusan mati 600A standar yang tidak diberi energi. Anda dapat menggunakannya untuk memasangkan colokan keran pereduksi, colokan penghubung, dan busing peralatan dengan mudah. Ia juga bekerja secara mulus dengan antarmuka pemecah beban 200A, yang sangat cocok dengan penahan lonjakan siku dan konektor siku. Setelah dirakit dengan peralatan kawin Anda, seluruh unit menjadi terlindung sepenuhnya dan 100% dapat tenggelam.

Lihat Lebih Banyak >> mengirimkan permintaan >>

Bermitralah dengan Comewill, pabrik dan pemasok terkemuka di Tiongkok, untuk mendapatkan Transformator Arus Dalam Ruangan 0,72-40.5kV kualitas terbaik. Kami memberikan presisi dan perhatian, langsung dari sumber kami.
