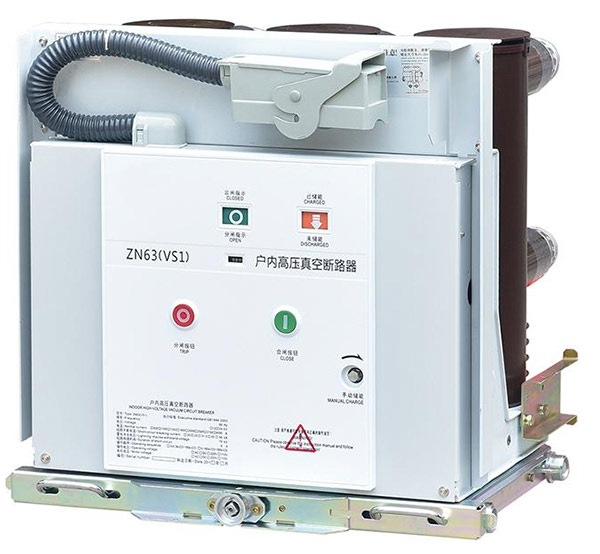

Pemutus Sirkuit Vakumteknologi telah menjadi solusi peralihan yang penting untuk distribusi daya tegangan menengah karena menggabungkan interupsi busur vakum dengan struktur mekanis yang kompak dan operasi listrik yang terkontrol. Ketika kontak terpisah di dalam pemutus vakum tertutup, busur terputus melalui proses yang secara fundamental berbeda dari gangguan sirkuit udara, minyak, atau gas. Arsitektur ini dapat mendukung penyelesaian kesalahan yang cepat, pengurangan servis rutin ruang interupsi, konstruksi switchgear yang ringkas, dan peralihan berulang dalam kondisi pengoperasian yang ditentukan. Namun, kinerja sebuah pemutus tidak dapat dievaluasi hanya dari media interupsinya saja. Tegangan pengenal, arus pengenal, kemampuan hubung singkat, tingkat insulasi, sistem kontak, mekanisme operasi, relai proteksi, tegangan kontrol, lingkungan pemasangan, ketahanan mekanis, dan persyaratan pengujian yang berlaku semuanya berkontribusi pada sistem akhir. Memahami hubungan ini sangat penting bagi para insinyur, produsen switchgear, perusahaan utilitas, fasilitas industri, proyek energi terbarukan, dan pengguna tegangan menengah lainnya.
Daftar isi
Klik topik apa pun untuk melompat langsung ke bagian tersebut.
- 1. Mengapa Peralihan Tegangan Menengah Membutuhkan Perlindungan Khusus?
- 2. Bagaimana Cara Kerja Gangguan Busur Vakum?
- 3. Apa Komponen Utama Pemutus?
- 4. Bagaimana Nilai Tegangan dan Arus Mempengaruhi Pemilihan?
- 5. Mengapa Kemampuan Hubungan Pendek dan Kecepatan Interupsi Penting?
- 6. Bagaimana Mekanisme Operasi Mempengaruhi Kinerja?
- 7. Apa Perbedaan Antara Desain Indoor dan Outdoor?
- 8. Bagaimana Vacuum Breaker Dibandingkan dengan Teknologi Interupsi Lainnya?
- 9. Bagaimana Cara Kerja Pemutus Dengan Relai dan Sensor Proteksi?
- 10. Aplikasi Manakah yang Menggunakan Teknologi Switching Ini?
- 11. Kesalahan Umum Pemilihan dan Pemasangan Apa yang Harus Dihindari?
- 12. Bagaimana Seharusnya Pengujian dan Standar Dievaluasi?
- 13. Apa yang Harus Dicakup dalam Spesifikasi Teknis Profesional?
- 14. Pertanyaan yang Sering Diajukan
Mengapa Peralihan Tegangan Menengah Membutuhkan Perlindungan Khusus?
Sistem kelistrikan tegangan menengah beroperasi pada tingkat tegangan yang memerlukan peralatan peralihan dan proteksi yang terkoordinasi dengan cermat. Perangkat switching tidak hanya harus mengalirkan arus beban normal tetapi juga merespons dengan benar ketika jaringan mengalami gangguan.
Jaringan distribusi listrik secara rutin menghubungkan trafo, motor, generator, pengumpan industri, saluran utilitas, sumber energi terbarukan, dan beban lainnya. Dalam kondisi normal, arus mengalir terus menerus melalui konduktor dan peralatan switching. Namun, selama terjadi hubungan pendek, arus dapat meningkat secara dramatis dan menghasilkan tekanan termal dan elektrodinamik yang besar.
Pemutus sirkuit menyediakan metode terkendali untuk memutus arus tersebut. Pengoperasiannya perlu dikoordinasikan dengan relai proteksi, trafo arus, trafo tegangan, rangkaian kendali, dan filosofi proteksi jaringan listrik secara keseluruhan.
Media interupsi sangat penting. Secara historis, pemutus sirkuit telah menggunakan beberapa metode untuk mengendalikan busur yang terbentuk ketika kontak terpisah. Udara, minyak, dan berbagai gas semuanya telah digunakan dalam berbagai generasi peralatan. Teknologi vakum memberikan pendekatan lain di mana proses interupsi busur utama terjadi di dalam interupsi vakum yang tersegel.
Pemutus dapat menyambungkan atau memutus rangkaian listrik tertentu pada kondisi pengoperasian terukurnya.
Ketika sistem proteksi mendeteksi adanya kesalahan, pemutus dapat membuka dan memutus arus sesuai kemampuan interupsi yang ditentukan.
Ketika diintegrasikan ke dalam arsitektur switchgear yang sesuai, pemutus dapat berpartisipasi dalam prosedur isolasi dan pemeliharaan yang ditentukan.
Operasi pemutus bekerja dengan perangkat penginderaan dan perlindungan untuk mengisolasi kesalahan sambil mempertahankan struktur distribusi yang diinginkan.
Oleh karena itu, fungsi pemutus harus dipertimbangkan pada tingkat sistem. Peringkat interupsi yang tinggi tidak dapat mengkompensasi pengaturan proteksi yang salah. Pemutus yang dirancang dengan baik tidak dapat mengkompensasi terminasi kabel yang tidak memadai. Pengontrol yang canggih tidak dapat memperbaiki mekanisme mekanis yang tidak dipelihara dengan benar.
Rekayasa switchgear yang baik menghubungkan elemen-elemen ini. Pemutus, busbar, pengumpan, relai proteksi, transformator instrumen, daya kontrol, interlock, dan penutup semuanya harus ditentukan dalam sistem kelistrikan yang sama.
Mengapa gangguan gangguan berbeda dengan peralihan biasa
Membuka sirkuit pada kondisi beban normal dan membersihkan sirkuit pendek bukanlah operasi yang setara. Selama terjadi gangguan, arus yang dihasilkan bisa jauh lebih besar, dan energi listrik yang terkait dengan gangguan tersebut cukup besar.
Oleh karena itu, pemutus harus mampu memutus arus pada tegangan dan kondisi sistem yang dirancang. Proses interupsi juga harus terjadi cukup cepat untuk melindungi peralatan yang terhubung dan menjaga koordinasi perlindungan yang diharapkan.
Hal ini menjadikan teknologi interupsi sebagai keputusan teknik yang mendasar dan bukan sekedar fitur produk kosmetik.
Bagaimana Cara Kerja Gangguan Busur Vakum?
Karakteristik yang menentukan dari interupsi vakum adalah penggunaan interupsi vakum tertutup sebagai ruang pemadam busur api. Pemutus berisi kontak listrik tetap dan bergerak yang tertutup dalam lingkungan vakum terkendali.
Ketika kontak ditutup, arus mengalir melalui permukaan kontak. Ketika mekanisme pengoperasian memerintahkan pemutus untuk membuka, kontak bergerak terpisah dari kontak tetap. Saat permukaan kontak terpisah, busur listrik dapat terbentuk di antara keduanya.
Tidak seperti busur di udara, pemutus vakum tidak menyediakan media gas yang besar untuk mempertahankan jalur terionisasi konvensional. Oleh karena itu, proses interupsi sebagian besar diatur oleh uap logam yang dihasilkan dari bahan kontak selama peristiwa pemisahan.
Pemisahan kontak
Gerakan pembukaan harus dikontrol dengan tepat. Kecepatan kontak, perjalanan kontak, tekanan kontak, dan hubungan mekanis antara kontak bergerak dan mekanisme pengoperasian semuanya mempengaruhi kinerja.
Kontak memerlukan gerakan yang cukup untuk menetapkan jarak dielektrik yang diperlukan setelah gangguan arus. Oleh karena itu, mekanisme mekanis harus memberikan perjalanan yang konsisten selama operasi berulang.
Perilaku uap logam
Selama terjadinya busur api, material dari kontak dapat membentuk uap logam. Uap ini menyediakan media penghantar sementara yang mendukung busur. Ketika arus mendekati nol arus alaminya dalam rangkaian arus bolak-balik, busur dapat padam dan uap logam dengan cepat mengembun.
Pemutus kemudian harus memulihkan kekuatan dielektrik yang cukup antara kontak yang terpisah untuk menahan tegangan pemulihan listrik.
Bahan kontak
Bahan kontak adalah bagian penting dari desain penyela vakum. Hal ini perlu untuk mendukung pembawa arus, interupsi busur, ketahanan terhadap erosi, dan pemulihan dielektrik.
Desain interupsi yang berbeda menggunakan paduan dan geometri kontak tertentu untuk mengontrol distribusi arus dan efek magnetik selama interupsi.
Perisai
Uap logam yang dihasilkan selama gangguan dapat mengendap di permukaan sekitarnya. Struktur pelindung di dalam interupsi membantu mengontrol pergerakan material ini dan membantu menjaga distribusi medan listrik yang diperlukan.
| Tahap Interupsi | Apa yang Terjadi | Persyaratan Desain |
|---|---|---|
| Kontak tertutup | Arus mengalir melalui sistem kontak | Resistensi kontak rendah dan tekanan kontak yang andal |
| Pembukaan kontak | Kontak mulai terpisah dan busur dapat terbentuk | Kecepatan pembukaan terkontrol dan geometri kontak |
| Periode busur | Uap logam mendukung konduksi listrik | Perilaku busur terkendali dan erosi kontak |
| Nol saat ini | Arus bolak-balik mencapai titik nol alami | Pemulihan dielektrik yang cepat |
| Pasca gangguan | Kontak yang terpisah menahan tegangan pemulihan | Isolasi stabil antar kontak |
Mengapa penyela yang tersegel itu penting
Pemutus vakum adalah komponen yang tersegel. Lingkungan internalnya ditetapkan selama produksi dan dipelihara sepanjang masa pakainya.
Hal ini berbeda dengan sistem yang bergantung pada sejumlah besar cairan atau gas sebagai media interupsi utama. Pemutus vakum dapat dikemas ke dalam rakitan yang relatif kompak dan diintegrasikan ke dalam switchgear dalam beberapa cara.
Namun, interupsi yang tersegel tidak berarti seluruh pemutus bebas perawatan. Mekanisme pengoperasian, insulasi eksternal, terminal, sirkuit kontrol, bantalan, linkage, dan antarmuka switchgear masih memerlukan pemeriksaan dan pemeliharaan yang tepat.
Oleh karena itu, interupsi vakum harus dipahami sebagai salah satu bagian dari arsitektur pemutus. Efektivitasnya bergantung pada desain kontak, konstruksi interupsi, pergerakan mekanis, pemulihan insulasi, dan koordinasi dengan sistem proteksi.
Apa Komponen Utama Pemutus?
Pemutus tegangan menengah modern berisi beberapa rakitan fungsional. Masing-masing berkontribusi pada jalur saat ini, proses interupsi, operasi mekanis, sistem isolasi, antarmuka kontrol, atau struktur instalasi.
Pemutus vakum
Pemutus vakum berisi kontak tetap, kontak bergerak, batang kontak, elemen pelindung internal, dan penutup tertutup. Ini adalah bagian yang bertanggung jawab untuk memutus arus dalam lingkungan vakum.
Keakuratan dimensi dan konstruksi internalnya sangat penting karena celah kontak, kesejajaran, tekanan kontak, dan geometri dielektrik harus tetap berada dalam batas desain yang diinginkan.
Mekanisme operasi
Mekanisme pengoperasian mengubah energi mekanik yang disimpan atau disuplai menjadi gerakan kontak. Mekanisme yang dioperasikan pegas banyak digunakan dalam aplikasi tegangan menengah, sementara sistem operasi elektromagnetik tersedia dalam desain tertentu.
Mekanisme tersebut harus membuka dan menutup interupsi dengan waktu dan perjalanan yang konsisten. Ia juga perlu mempertahankan gaya kontak yang diperlukan dalam posisi tertutup.
Dukungan isolasi
Insulasi mendukung komponen berenergi yang terpisah secara fisik dari selungkup ground dan struktur sekitarnya. Mereka juga membantu menjaga jarak bebas dan stabilitas mekanis yang diperlukan.
Terminal dan jalur saat ini
Terminal primer menghubungkan pemutus dengan jaringan listrik hulu dan hilir. Desainnya menentukan bagaimana pemutus berinteraksi dengan busbar, sambungan kabel, atau komponen switchgear lainnya.
Sistem posisi dan indikasi
Pada banyak instalasi switchgear, indikator mekanis menunjukkan apakah pemutus berada dalam keadaan terbuka, tertutup, atau pada posisi lain yang ditentukan. Hal ini khususnya penting untuk peralatan yang dapat ditarik.
Sirkuit kontrol dan bantu
Kontak bantu, kumparan trip, kumparan penutup, penggerak motor, sakelar posisi, dan sirkuit lainnya memungkinkan pemutus untuk berkomunikasi dengan peralatan proteksi dan kontrol.
| Komponen | Fungsi Utama | Pertimbangan Rekayasa Utama |
|---|---|---|
| Pemutus vakum | Gangguan busur | Desain kontak, integritas vakum, pemulihan dielektrik |
| Mekanisme operasi | Pembukaan dan penutupan kontak | Kecepatan, perjalanan, kekuatan, konsistensi, daya tahan |
| Dukungan isolasi | Pemisahan listrik dan dukungan struktural | Kinerja dielektrik dan kekuatan mekanik |
| Terminal primer | Hubungkan pemutus ke sirkuit listrik | Kapasitas saat ini, geometri koneksi, kenaikan suhu |
| Kontak bantu | Umpan balik status dan kontrol | Hubungi keandalan dan kompatibilitas sirkuit |
| Trip dan tutup sirkuit | Aktuasi listrik | Kontrol tegangan, waktu, koordinasi perlindungan |
Sinkronisasi mekanis
Pemutus tiga fase memerlukan kontak untuk beroperasi secara terkoordinasi. Mekanisme tersebut mentransfer pergerakan ke masing-masing kutub sehingga fase membuka dan menutup dalam hubungan waktu yang diperlukan.
Variasi waktu yang berlebihan dapat mempengaruhi kinerja peralihan, sehingga penyesuaian dan inspeksi mekanisme merupakan bagian penting dari kendali mutu dan pemeliharaan.
Mengapa integrasi komponen penting
Interupsi berkualitas tinggi tidak dapat mengkompensasi keselarasan mekanisme yang buruk. Insulasi yang kuat tidak dapat mengimbangi sambungan terminal yang dirancang secara tidak tepat. Relai yang akurat tidak dapat mengkompensasi kabel kontrol yang tidak memadai.
Oleh karena itu, kinerja pemutus yang andal bergantung pada interaksi semua komponen ini.
Bagaimana Nilai Tegangan dan Arus Mempengaruhi Pemilihan?
Nilai tegangan dan arus menentukan selubung operasi kelistrikan dasar dari suatu pemutus. Spesifikasi tersebut merupakan spesifikasi pertama yang diperiksa oleh para insinyur, namun hanya merupakan bagian dari evaluasi teknis yang lengkap.
Tegangan terukur
Tegangan pengenal harus sesuai dengan sistem kelistrikan tempat pemutus akan beroperasi. Sistem isolasi juga harus dirancang untuk tegangan tegangan transien dan frekuensi daya yang relevan.
Pemutus tegangan menengah dapat diproduksi untuk kelas tegangan yang berbeda. Kelompok produk dapat mencakup peralatan dengan tegangan sekitar 10 kV, 12 kV, 24 kV, 36 kV, atau peringkat tertentu lainnya tergantung pada desain dan pasar.
Pemilihan sebenarnya harus mengikuti tegangan nominal sistem dan standar yang berlaku, bukan sekadar memilih peringkat berikutnya yang tersedia.
Nilai saat ini
Arus terukur mewakili arus kontinu yang dapat dibawa oleh pemutus dalam kondisi tertentu. Oleh karena itu, kinerja termal sangat penting dalam spesifikasi.
Kontak, terminal, konduktor, sambungan fleksibel, antarmuka busbar, dan ventilasi enklosur semuanya berkontribusi terhadap timbulnya dan pembuangan panas.
Frekuensi
Frekuensi daya mempengaruhi perilaku kelistrikan sistem interupsi serta peralatan proteksi dan pengukuran terkait. Produk dapat ditentukan untuk 50 Hz, 60 Hz, atau frekuensi pengoperasian lain yang ditentukan.
Tingkat isolasi
Koordinasi isolasi mencakup lebih dari tegangan operasi nominal. Peralatan mungkin perlu tahan terhadap tegangan dan kondisi impuls frekuensi daya yang ditentukan oleh persyaratan desain yang berlaku.
| Parameter | Apa yang Didefinisikannya | Mengapa Itu Penting |
|---|---|---|
| Tegangan terukur | Kelas tegangan sistem kelistrikan | Menentukan persyaratan isolasi dan switching |
| Nilai saat ini | Kemampuan arus berkelanjutan | Menentukan persyaratan termal dan konduktor |
| Frekuensi terukur | Frekuensi operasi sistem tenaga | Memastikan kompatibilitas dengan jaringan listrik |
| Tingkat isolasi | Persyaratan ketahanan dielektrik | Mendukung koordinasi isolasi |
| Peringkat hubung singkat | Gangguan arus gangguan dan kemampuan menahan | Melindungi peralatan selama kesalahan jaringan |
Pertimbangan kenaikan suhu
Arus kontinu menghasilkan panas pada kontak dan konduktor listrik. Oleh karena itu, kemampuan kenaikan suhu perlu dievaluasi bersamaan dengan pengaturan kandang.
Pemutus yang dipasang di dalam wadah logam kompak mungkin mengalami kondisi termal yang berbeda dari pemutus yang sama yang dipasang dalam pengaturan berventilasi lebih besar. Suhu sekitar dan ketinggian pemasangan juga dapat mempengaruhi kinerja termal.
Tegangan sistem hanyalah titik awal
Dua pemutus dapat berbagi peringkat tegangan yang serupa tetapi berbeda dalam peringkat arus, kemampuan hubung singkat, mekanisme operasi, konfigurasi isolasi, pengaturan terminal, dan ketahanan mekanis.
Oleh karena itu, spesifikasi profesional harus menghindari pengurangan pemilihan menjadi satu nomor saja.
Mengapa Kemampuan Hubungan Pendek dan Kecepatan Interupsi Penting?
Kinerja hubung singkat adalah salah satu spesifikasi terpenting dalam pemilihan pemutus arus tegangan menengah. Sebuah kesalahan dapat menghasilkan arus yang sangat besar dan gaya elektromekanis yang tinggi dalam waktu singkat.
Arus hubung singkat
Arus gangguan yang tersedia ditentukan oleh jaringan listrik, termasuk generator, transformator, konduktor, dan impedansi sistem. Seorang insinyur switchgear biasanya menentukan hal ini melalui studi hubung singkat.
Pemutus harus mempunyai kemampuan interupsi yang sesuai dengan kondisi gangguan yang dihitung.
Memutuskan arus
Pemutus harus mampu memutus arus hubung singkat yang ditentukan pada tegangan sistem pengenal. Proses interupsi perlu menjaga pemulihan dielektrik setelah arus padam.
Ketahanan jangka pendek
Rakitan switchgear juga dapat terkena arus gangguan saat sistem proteksi sedang mengatasi kejadian tersebut. Struktur mekanis dan termal harus tahan terhadap arus yang ditentukan selama durasi yang berlaku.
Ketahanan puncak
Nilai puncak arus gangguan menghasilkan gaya elektrodinamik pada konduktor dan komponen struktural. Desain mekanis harus memperhitungkan tekanan-tekanan ini.
Waktu interupsi
Urutan penyelesaian kesalahan total melibatkan beberapa tahap: deteksi kesalahan, keputusan relai, transmisi sinyal trip, pergerakan mekanisme operasi, pemisahan kontak, interupsi busur, dan pemulihan jaringan.
Pemutus tidak bertindak secara independen. Waktu pembersihan lengkap tergantung pada relai, sirkuit kontrol, koil trip, mekanisme mekanis, pergerakan kontak, dan sistem kelistrikan.
Relai proteksi harus mengidentifikasi kesalahan dan mengeluarkan perintah trip dalam waktu operasi yang dirancang.
Jalur listrik antara relai dan pemutus harus meneruskan perintah trip dengan benar.
Sistem mekanis harus menerjemahkan perintah listrik menjadi gerakan kontak yang berulang.
Pemutus harus membersihkan arus dan memulihkan kekuatan dielektrik yang diperlukan.
Mengapa menginterupsi medium itu penting
Media interupsi menentukan bagaimana busur berperilaku selama pemisahan kontak. Teknologi vakum menyediakan lingkungan tertutup yang terkendali dan menggunakan geometri kontak dan perilaku material untuk mencapai interupsi.
Hal ini memungkinkan dimensi interupsi yang ringkas dan ruang interupsi yang relatif sederhana jika dibandingkan dengan beberapa teknologi interupsi lama.
Namun, peringkat pemutus akhir masih bergantung pada desain keseluruhan. Teknologi vakum tidak berarti bahwa setiap pemutus vakum dapat memutus arus gangguan apa pun.
Oleh karena itu, pendekatan teknis yang benar adalah memulai dengan perhitungan tingkat kesalahan sistem dan kemudian memverifikasi nilai kemampuan interupsi dan ketahanan pemutus berdasarkan standar yang berlaku.
Bagaimana Mekanisme Operasi Mempengaruhi Kinerja?
Mekanisme pengoperasian menentukan seberapa cepat dan konsisten kontak pemutus bergerak. Karena interupsi terjadi selama rangkaian peristiwa mekanis yang tepat, desain mekanisme sangat penting dalam kinerja.
Mekanisme operasi pegas
Mekanisme pegas menyimpan energi mekanik sebelum operasi penutupan atau pembukaan. Perintah kontrol listrik melepaskan energi yang tersimpan untuk menggerakkan kontak pemutus.
Arsitektur ini banyak digunakan pada switchgear tegangan menengah karena mekanismenya dapat memberikan pergerakan kontak yang terkontrol tanpa memerlukan pasokan listrik terus menerus selama seluruh langkah mekanis.
Mekanisme elektromagnetik
Beberapa desain pemutus menggunakan sistem operasi elektromagnetik untuk menghasilkan pergerakan kontak. Mekanisme ini dapat memberikan karakteristik operasional yang berbeda dan dapat dipilih sesuai dengan arsitektur pemutus spesifik dan persyaratan kontrol.
Operasi penutupan
Selama penutupan, mekanisme harus menyatukan kontak dengan kecepatan dan gaya kontak akhir yang sesuai. Perilaku penutupan yang stabil membantu mengurangi dampak mekanis dan memastikan konduksi arus yang tepat.
Operasi pembukaan
Pukulan pembuka harus cukup cepat dan cukup konsisten untuk mendukung proses interupsi yang diinginkan. Jarak dan kecepatan pemisahan kontak penting karena pemutus perlu menetapkan kondisi dielektrik yang benar setelah gangguan arus.
Penyimpanan energi
Mekanismenya biasanya mencakup indikator penyimpanan energi atau sistem pengisian yang dioperasikan motor. Sistem kendali dapat menentukan apakah mekanisme tersebut mempunyai energi yang cukup untuk operasi selanjutnya.
Daya tahan mekanis
Pengoperasian yang berulang-ulang menyebabkan keausan pada pegas, poros, bantalan, sambungan, kait, dan sakelar bantu. Pengujian ketahanan mekanis membantu menentukan apakah mekanisme dapat menyelesaikan sejumlah operasi yang ditentukan tanpa kerusakan yang tidak dapat diterima.
| Bidang Mekanisme | Perilaku yang Diperlukan | Kemungkinan Kekhawatiran Kegagalan |
|---|---|---|
| Penyimpanan energi | Persiapan yang andal untuk operasi | Pengisian daya tidak lengkap atau masalah motor |
| Membuka drive | Pemisahan kontak cepat yang konsisten | Gerakan lambat, keausan, hambatan mekanis |
| Menutup drive | Keterlibatan kontak terkontrol | Dampak berlebihan atau penutupan tidak lengkap |
| Menempel | Posisi kontak aman | Penyesuaian atau keausan kait salah |
| Sakelar bantu | Umpan balik posisi yang akurat | Indikasi salah atau degradasi kontak |
Pengaturan waktu mekanis penting
Untuk pemutus tiga fasa, pengoperasian ketiga kutub harus tetap berada dalam hubungan waktu yang ditentukan. Variasi kutub-ke-kutub yang berlebihan dapat mempengaruhi perilaku peralihan dan harus dikontrol selama produksi dan pemeliharaan.
Pemeliharaan mekanisme
Interrupter yang tersegel mungkin memerlukan servis terbatas selama masa pakainya, namun mekanismenya bersifat eksternal dan mekanis. Pemeriksaan sambungan, pelumasan jika ditentukan, pengencang, pegas, bantalan, dan kontak bantu tetap penting.
Rencana pemeliharaan harus mengikuti petunjuk teknis pabrikan dan tugas peralihan instalasi yang sebenarnya.
Apa Perbedaan Antara Desain Indoor dan Outdoor?
Pemutus arus dalam dan luar ruangan dapat menggunakan prinsip interupsi dasar yang sama namun memiliki persyaratan mekanis dan lingkungan yang sangat berbeda.
Pemutus dalam ruangan
Pemutus dalam ruangan biasanya dipasang di dalam lemari switchgear atau ruang listrik. Lingkungan sekitar mereka mungkin lebih terkendali, memungkinkan isolasi kompak dan pengaturan selungkup.
Desain dalam ruangan sering kali muncul sebagai unit yang dapat ditarik atau instalasi tetap di dalam switchgear berlapis logam. Susunan pastinya bergantung pada arsitektur panel.
Pemutus luar ruangan
Peralatan luar ruangan harus tahan terhadap hujan, kelembapan, perubahan suhu, sinar matahari, polusi, debu, angin, dan tekanan lingkungan lainnya.
Oleh karena itu, produk luar ruangan memerlukan penyegelan penutup yang sesuai, insulasi eksternal, pemilihan material, perlindungan permukaan, dan mekanisme tahan cuaca.
Isolasi komposit
Pemutus luar ruangan dapat menggunakan bahan isolasi komposit seperti karet silikon atau komponen berbasis epoksi tergantung pada arsitektur produk. Bahan-bahan ini dapat mendukung kinerja insulasi dalam kondisi lingkungan yang berubah-ubah bila dirancang dengan benar.
Instalasi yang dipasang di tiang
Beberapa pemutus distribusi luar ruangan dirancang untuk pemasangan tiang. Konfigurasi ini dapat menyederhanakan integrasi ke dalam jaringan distribusi overhead dan memungkinkan perangkat switching menempati area yang relatif kecil.
Instalasi gardu induk
Pemutus gardu induk dapat dipasang pada struktur atau di dalam rakitan switchgear luar ruangan. Sambungannya ke busbar, trafo arus, trafo tegangan, arester surja, dan sistem grounding perlu dikoordinasikan.
| Jenis Instalasi | Lingkungan Khas | Fokus Desain Utama |
|---|---|---|
| Switchgear dalam ruangan | Ruang listrik dan lemari tertutup | Kekompakan, integrasi kompartemen, akses layanan |
| Distribusi luar ruangan | Jaringan terbuka | Ketahanan cuaca dan kinerja insulasi |
| Dipasang di tiang | Sistem distribusi overhead | Berat, struktur pemasangan, pengoperasian jarak jauh |
| Gardu induk luar ruangan | Gardu utilitas dan industri | Ketahanan lingkungan, integrasi busbar, koordinasi isolasi |
Faktor lingkungan
Suhu, ketinggian, polusi, kelembapan, paparan garam, dan radiasi ultraviolet semuanya dapat memengaruhi pemilihan peralatan.
Misalnya, ketinggian dapat mempengaruhi kinerja dielektrik isolasi udara, sedangkan polusi yang parah dapat mempengaruhi permukaan isolasi eksternal. Lingkungan pesisir dapat meningkatkan paparan korosi, terutama di sekitar struktur dan sambungan logam.
Di dalam ruangan bukan berarti bebas perawatan
Peralatan dalam ruangan terlindung dari cuaca langsung, namun debu, kondensasi, siklus suhu, dan keausan mekanis masih dapat mempengaruhi mekanisme dan sambungan listrik.
Oleh karena itu, perlindungan lingkungan harus dinilai secara realistis daripada berasumsi bahwa peralatan dalam ruangan beroperasi dalam kondisi ideal.
Bagaimana Vacuum Breaker Dibandingkan dengan Teknologi Interupsi Lainnya?
Memahami perbedaan antara teknologi interupsi membantu para insinyur membuat keputusan teknis yang tepat. Setiap teknologi memiliki karakteristik kelistrikan, mekanik, lingkungan, dan pemeliharaannya sendiri.
Gangguan udara
Gangguan sirkuit udara menggunakan udara sebagai media busur. Secara historis, sistem udara telah digunakan di banyak kelas tegangan. Desainnya dapat melibatkan peluncuran busur, ledakan magnet, atau metode lain untuk mengendalikan busur.
Pada tegangan menengah, interupsi vakum kompak dapat menawarkan arsitektur fisik yang berbeda dengan menempatkan proses interupsi di dalam ruang tertutup.
Gangguan minyak
Pemutus sirkuit oli menggunakan oli isolasi baik sebagai media isolasi maupun sebagai bagian dari proses pemadaman busur api. Instalasi lama mungkin masih memiliki peralatan tersebut, tetapi instalasi tegangan menengah modern sering kali menggunakan teknologi alternatif.
Sistem oli memerlukan perhatian terhadap kondisi oli, penahanan, kebocoran, kontaminasi, dan masalah pemeliharaan terkait.
Gangguan SF6
Gas SF6 secara historis telah digunakan dalam peralatan berisolasi gas dan pemutus sirkuit gas karena karakteristik insulasi listrik dan pemadaman busur apinya. Namun, pertimbangan lingkungan telah mendorong pengembangan dan penerapan teknologi alternatif dalam penerapan yang sesuai.
Gangguan vakum
Interupsi vakum menggunakan ruang vakum yang tertutup rapat. Elemen interupsinya yang ringkas dan kurangnya minyak isolasi di dalam interupsi merupakan karakteristik penting dari teknologi ini.
| Teknologi | Busur Sedang | Pertimbangan Khas |
|---|---|---|
| Udara | Udara | Struktur kontrol busur dan persyaratan insulasi fisik |
| Minyak | Minyak isolasi | Kondisi oli, penahanan, pemeliharaan |
| gas SF6 | SF6 | Penyegelan gas, penanganan, pertimbangan lingkungan |
| Kekosongan | Vakum dengan perilaku busur uap logam | Desain interupsi, material kontak, kinerja mekanisme |
Mengapa teknologi vakum banyak digunakan pada tegangan menengah
Interupsi vakum dapat menghasilkan interupsi yang kompak, pemadaman busur yang cepat, dan lingkungan interupsi yang tertutup. Karakteristik ini cocok dengan switchgear tegangan menengah dalam ruangan dan banyak aplikasi distribusi luar ruangan.
Teknologi ini juga kompatibel dengan mekanisme pemutus modern dan sistem perlindungan digital.
Pemilihan teknologi harus tetap spesifik pada aplikasinya
Secara teknis tidak masuk akal untuk menyatakan satu media interupsi lebih unggul secara universal. Pendekatan yang benar adalah dengan membandingkan persyaratan jaringan listrik, ruang instalasi yang tersedia, kondisi lingkungan, tugas pengoperasian, arsitektur proteksi, standar yang berlaku, dan strategi pemeliharaan.
Teknologi tepat guna adalah teknologi yang memenuhi seluruh persyaratan.
Bagaimana Cara Kerja Pemutus Dengan Relai dan Sensor Proteksi?
Pemutus arus jarang beroperasi sendiri. Tindakan trip dan penutupannya biasanya dikoordinasikan dengan sistem proteksi yang mengukur kondisi kelistrikan dan menentukan kapan tindakan peralihan diperlukan.
Transformator arus
Transformator arus memberikan informasi arus berskala ke relai dan meter proteksi. Rasio dan karakteristik akurasinya harus sesuai dengan skema proteksi.
Transformator dan pemutus arus merupakan bagian dari rantai penyelesaian kesalahan yang sama. Jika konfigurasi CT atau pengkabelan salah, relai mungkin tidak menerima sinyal yang diharapkan.
Transformator tegangan
Transformator tegangan dapat memberikan informasi tegangan untuk proteksi, pengukuran, sinkronisasi, dan kontrol. Tergantung pada fungsi proteksinya, relai dapat menggunakan tegangan bersama dengan arus untuk menentukan kondisi kelistrikan jaringan.
Relai proteksi
Relai proteksi terus mengevaluasi pengukuran listrik. Tergantung pada aplikasinya, fungsinya dapat mencakup arus lebih, gangguan bumi, tegangan kurang, tegangan lebih, proteksi arah, proteksi motor, proteksi transformator, atau fungsi khusus lainnya.
Sirkuit perjalanan
Ketika relai menentukan bahwa pemutus harus terbuka, relai mengirimkan perintah trip melalui rangkaian kontrol. Kumparan trip menggerakkan mekanisme, yang kemudian memisahkan kontak.
Kontrol penutupan
Penutupan juga dikontrol. Sistem ini dapat mencakup kontrol penutupan lokal dan jarak jauh, interlock listrik, fungsi sinkronisasi, dan sinyal permisif.
| Elemen Sistem | Fungsi | Hubungan dengan Pemutus |
|---|---|---|
| Transformator arus | Mengukur arus | Memberikan perlindungan dan masukan pengukuran |
| Transformator tegangan | Mengukur tegangan | Memberikan informasi tegangan untuk perlindungan dan kontrol |
| Relai proteksi | Mengevaluasi kondisi kelistrikan | Mengeluarkan perintah trip atau permisif |
| Koil perjalanan | Mengubah perintah listrik menjadi tindakan mekanis | Memulai pembukaan pemutus |
| Sistem kendali | Mengawasi peralihan dan status | Mengelola operasi lokal, jarak jauh, dan saling bertautan |
Saling bertautan
Saling mengunci adalah fitur keselamatan yang penting. Interlock mekanis atau elektrik dapat mencegah tindakan tertentu ketika peralatan berada dalam kondisi yang tidak tepat.
Misalnya, pemutus yang dapat ditarik mungkin tidak diizinkan untuk berpindah antar posisi saat posisi sedang ditutup. Sakelar pembumian mungkin tidak dapat beroperasi saat sirkuit primer diberi energi, tergantung pada arsitektur sistem.
Pemantauan jarak jauh
Instalasi listrik modern semakin banyak menggunakan komunikasi digital untuk memantau posisi pemutus, status trip, kondisi mekanisme, dan parameter lainnya.
Informasi jarak jauh dapat meningkatkan kesadaran operasional, namun pemantauan digital tidak menggantikan prosedur keselamatan lokal yang benar. Tim pemeliharaan masih memerlukan isolasi, verifikasi, grounding, dan praktik kerja yang pasti.
Aplikasi Manakah yang Menggunakan Teknologi Switching Ini?
Teknologi interupsi vakum digunakan di banyak aplikasi tegangan menengah karena bentuknya yang ringkas dan interupsi tersegel sesuai dengan berbagai arsitektur distribusi.
Digunakan untuk peralihan pengumpan, sambungan transformator, bagian bus, dan proteksi distribusi dalam jaringan utilitas.
Digunakan untuk pengumpan tegangan menengah yang melayani motor, transformator, peralatan proses, dan sistem distribusi internal.
Mendukung sistem pengumpulan, sambungan transformator, perlindungan pengumpan, dan peralihan terkontrol dalam instalasi tenaga surya dan angin.
Dapat diterapkan pada jaringan distribusi tegangan menengah di mana peralatan harus beroperasi di lingkungan industri yang menuntut.
Digunakan pada gedung-gedung besar dan kampus yang menerima pasokan listrik tegangan menengah dan mendistribusikan daya melalui trafo dan feeder.
Dapat mendukung distribusi listrik untuk kereta api, transit, bandara, dan infrastruktur lain yang memerlukan peralihan tegangan menengah terkendali.
Distribusi utilitas
Jaringan utilitas menggunakan pemutus tegangan menengah untuk mengelola pengumpan dan membagi sirkuit distribusi. Pemutus dapat mengisolasi pengumpan yang bermasalah sambil membiarkan bagian lain jaringan tetap diberi energi ketika topologi jaringan dan koordinasi proteksi mengizinkan.
Konfigurasi yang dipasang di tiang luar ruangan dapat berguna dalam sistem distribusi overhead, sementara pemutus switchgear dalam ruangan sering kali diintegrasikan ke dalam gardu induk dan rakitan distribusi kompak.
Distribusi industri
Pabrik industri dapat memiliki beberapa motor tegangan menengah, transformator, jalur proses, dan beban listrik yang besar. Perlindungan selektif sangat penting karena tripping yang tidak perlu pada bagian distribusi yang lebih besar dapat mempengaruhi beberapa sirkuit hilir.
Oleh karena itu, pemutus harus bekerja dengan skema proteksi yang mencerminkan arsitektur kelistrikan pembangkit.
Perlindungan transformator
Pemutus tegangan menengah dapat digunakan pada sisi primer atau sekunder transformator tergantung pada desain jaringan. Sistem proteksi dapat menggabungkan fungsi arus lebih, gangguan bumi, suhu, dan fungsi khusus transformator lainnya.
Peralihan motorik
Motor besar memerlukan peralihan dan perlindungan tegangan menengah. Aplikasi motor menghadirkan tantangan tersendiri karena arus start bisa jauh lebih tinggi daripada arus operasi normal.
Oleh karena itu, pemutus dan relai proteksi harus dipilih sesuai dengan karakteristik start motor dan persyaratan proteksi.
Sistem energi terbarukan
Proyek tenaga surya dan angin sering kali memiliki banyak pengumpan pengumpulan dan antarmuka transformator. Pemutus tegangan menengah dapat digunakan untuk menghubungkan dan mengisolasi bagian dari jaringan pengumpulan dan mengoordinasikan proteksi dengan peralatan pembangkitan.
Infrastruktur penting
Rumah sakit, pusat data, bandara, fasilitas pengolahan air, dan infrastruktur komunikasi memerlukan sistem distribusi tegangan menengah yang sangat terkoordinasi. Pemilihan pemutus di lingkungan ini berhubungan erat dengan redundansi, selektivitas proteksi, prosedur pemeliharaan, dan kontinuitas operasional.
Di semua aplikasi ini, pemutus adalah bagian dari arsitektur kelistrikan yang lebih besar. Aplikasi ini menentukan tegangan, arus, peringkat kesalahan, skema proteksi, pengaturan kontrol, desain lingkungan, dan strategi pemeliharaan yang benar.
Kesalahan Umum Pemilihan dan Pemasangan Apa yang Harus Dihindari?
Banyak masalah pemutus dapat ditelusuri kembali ke spesifikasi yang tidak lengkap atau asumsi pemasangan. Kesalahan paling penting terjadi ketika para insinyur memperlakukan pemutus arus sebagai komponen yang terisolasi dan bukan sebagai bagian dari sistem proteksi dan distribusi yang lengkap.
- Memilih hanya berdasarkan voltase:Nilai arus, kemampuan kesalahan, isolasi, mekanisme operasi, dan lingkungan juga harus sesuai.
- Mengabaikan perhitungan hubung singkat:Arus gangguan yang tersedia harus ditetapkan sebelum peringkat pemutus arus diselesaikan.
- Mengabaikan koordinasi perlindungan:Pengaturan relai dan kinerja pemutus harus mendukung selektivitas yang diinginkan.
- Meremehkan ruang kabel:Terminasi kabel dan jari-jari tekukan dapat mempengaruhi pengaturan switchgear praktis.
- Mengabaikan tegangan kontrol:Sirkuit trip dan penutupan memerlukan daya tambahan yang sesuai.
- Mengabaikan interlock:Urutan pengoperasian harus diperiksa terhadap arsitektur switchgear yang lengkap.
- Melewatkan perencanaan pemeliharaan:Mekanisme, terminal, sirkuit kontrol, dan switchgear di sekitarnya masih memerlukan pemeriksaan.
- Menggunakan dokumentasi yang tidak lengkap:Gambar, diagram pengkabelan, data pelat nama, dan catatan pengujian harus menjelaskan konfigurasi yang sama.
Masalah “peringkat tertinggi selalu lebih baik”.
Peringkat yang lebih tinggi tidak secara otomatis merupakan pilihan teknik yang tepat. Pemutus tetap harus sesuai dengan switchgear fisik, pengaturan kabel, sistem proteksi, tegangan kontrol, dan lingkungan pemasangan.
Pemilihan harus didasarkan pada persyaratan yang diperhitungkan dan margin desain yang berlaku.
Masalah “kekosongan berarti bebas perawatan”.
Pemutus vakum tersegel, namun pemutus berisi komponen mekanis dan elektrik yang dapat mengalami keausan. Pegas, bantalan, penghubung, sakelar bantu, sirkuit trip, terminal, dan konektor kontrol semuanya tetap menjadi titik perawatan yang relevan.
Masalah “pemutus yang sama di mana-mana”.
Ruang industri dalam ruangan yang bersih dan gardu induk luar ruangan di pesisir pantai mewakili lingkungan yang sangat berbeda. Konstruksi fisik yang sama tidak serta merta dianggap cocok untuk keduanya.
Masalah "instalasi nanti".
Pemasangan pemutus, terminasi kabel, kabel kontrol, interlock, dan dimensi enclosure perlu dipertimbangkan selama desain switchgear. Memperbaiki detail ini setelah pembuatan bisa jadi sulit.
Masalah “dokumentasikan sekali”.
Perubahan yang dilakukan selama proyek harus tercermin secara konsisten dalam diagram garis tunggal, gambar panel, skema pengkabelan, pengaturan proteksi, bill of material, dan dokumen commissioning.
Bagaimana Seharusnya Pengujian dan Standar Dievaluasi?
Pemutus sirkuit tegangan menengah adalah perangkat listrik yang sangat penting bagi keselamatan, sehingga pengujian memainkan peran penting dalam memastikan kinerjanya.
IEC 62271 adalah rangkaian standar penting yang mencakup switchgear dan controlgear tegangan tinggi. Bagian yang berbeda menangani jenis peralatan dan persyaratan pengujian yang berbeda.
Pengujian rutin
Pengujian rutin dilakukan pada peralatan yang diproduksi untuk memastikan bahwa setiap unit produksi memenuhi persyaratan desain yang berlaku.
Program pengujian yang tepat bergantung pada desain pemutus, tetapi dapat mencakup pemeriksaan terkait kelistrikan, mekanis, kontrol, dan isolasi.
Jenis pengujian
Tes tipe memvalidasi kinerja desain tertentu dalam kondisi pengujian yang ditentukan. Mereka dapat mengatasi kenaikan suhu, kinerja dielektrik, gangguan hubung singkat, ketahanan mekanik, perilaku busur internal, dan karakteristik lainnya jika memungkinkan.
Pengujian dielektrik
Tes dielektrik menilai apakah sistem isolasi dapat menahan tegangan tegangan yang ditentukan. Hal ini dapat melibatkan pengujian ketahanan frekuensi daya dan pengujian terkait impuls, bergantung pada persyaratan yang berlaku.
Pengujian ketahanan mekanis
Uji ketahanan mekanis mengevaluasi apakah mekanisme pengoperasian dapat menyelesaikan jumlah operasi peralihan yang diperlukan tanpa kerusakan yang tidak dapat diterima.
Pengujian hubung singkat
Tes tipe hubung singkat dapat mengevaluasi kemampuan pemutus untuk menginterupsi kondisi arus gangguan yang ditentukan. Ini adalah salah satu demonstrasi paling signifikan dari sistem interupsi yang lengkap.
Pengujian kenaikan suhu
Pengujian kenaikan suhu memeriksa perilaku termal komponen pembawa arus dalam kondisi arus yang ditentukan. Resistansi kontak, geometri konduktor, terminal, dan desain penutup semuanya berkontribusi terhadap hasilnya.
| Kategori Tes | Tujuan Utama | Bukti Khas |
|---|---|---|
| Tes rutin | Verifikasi setiap unit yang diproduksi | Inspeksi rutin dan catatan pengujian |
| Tes tipe | Validasi desain dalam kondisi yang ditentukan | Laporan atau sertifikat pengujian tipe |
| Tes dielektrik | Pastikan isolasi tahan | Catatan uji kelistrikan |
| Daya tahan mekanis | Verifikasi ketahanan mekanisme peralihan | Dokumentasi uji ketahanan |
| Tes hubung singkat | Verifikasi kemampuan interupsi kesalahan | Dokumentasi pengujian tipe yang berlaku |
| Kenaikan suhu | Evaluasi perilaku termal arus kontinu | Catatan uji kinerja termal |
Ruang lingkup pengujian itu penting
Sertifikat tes harus ditinjau dalam konteksnya. Tegangan, arus, konstruksi pemutus, mekanisme, sistem insulasi, dan aksesori yang diuji harus sesuai dengan konfigurasi yang disediakan.
Sertifikat yang terkait dengan satu konfigurasi produk tidak boleh secara otomatis dianggap mencakup setiap variasi rangkaian produk.
Inspeksi pabrik
Program mutu juga dapat mencakup pemeriksaan dimensi, verifikasi integritas vakum, pengukuran resistansi kontak, pemeriksaan waktu mekanis, verifikasi sirkuit kontrol, dan inspeksi visual.
Komisioning lokasi
Setelah pemasangan, rakitan pemutus dan switchgear harus dioperasikan sesuai dengan prosedur proyek. Hal ini dapat mencakup pengujian insulasi, pengukuran resistansi kontak, pemeriksaan operasi mekanis, pengujian relai proteksi, pemeriksaan sirkuit kontrol, verifikasi interlock, dan pengujian fungsional.
Apa yang Harus Dicakup dalam Spesifikasi Teknis Profesional?
Spesifikasi profesional harus memberikan informasi yang cukup kepada para insinyur dan tim pembelian untuk memilih pemutus yang tepat sebelum peralatan mencapai produksi atau pemasangan.
| Spesifikasi Daerah | Informasi untuk Didefinisikan | Mengapa Itu Penting |
|---|---|---|
| Tegangan terukur | Tegangan sistem dan peringkat peralatan | Mendefinisikan persyaratan listrik dan isolasi |
| Nilai saat ini | Kemampuan arus berkelanjutan | Mendefinisikan persyaratan termal dan konduktor |
| Frekuensi | 50 Hz, 60 Hz, atau frekuensi sistem tertentu | Memastikan kompatibilitas dengan jaringan listrik |
| Kapasitas putus | Peringkat interupsi hubung singkat yang diperlukan | Menentukan kesesuaian untuk tingkat kesalahan |
| Kemampuan menahan | Persyaratan ketahanan waktu singkat dan puncak | Mendukung kinerja kesalahan struktural dan termal |
| Isolasi | Tingkat isolasi dan konstruksi | Memastikan kesesuaian dielektrik |
| Mekanisme operasi | Pegas, elektromagnetik, atau alternatif tertentu | Menentukan kontrol dan perilaku mekanis |
| Kontrol tegangan | Tegangan trip, tutup, motor, dan rangkaian bantu | Memastikan kompatibilitas dengan sistem kontrol |
| Pengaturan pemasangan | Tetap, dapat ditarik, dipasang di tiang, atau pengaturan lainnya | Memastikan kompatibilitas fisik |
| Lingkungan | Dalam ruangan, luar ruangan, suhu, ketinggian, polusi | Mencocokkan produk dengan kondisi lokasi |
Mulailah dengan diagram garis tunggal
Diagram garis tunggal menentukan lokasi pemutus dalam jaringan listrik. Ini menunjukkan pengumpan masuk dan keluar, transformator, motor, generator, busbar, zona perlindungan, dan elemen utama lainnya.
Spesifikasi pemutus harus dikembangkan dari konteks kelistrikan ini.
Tentukan posisi pemutus
Spesifikasi harus menyatakan apakah pemutus tersebut terpasang tetap atau dapat ditarik dan menjelaskan posisi yang relevan dan persyaratan interlocking.
Tentukan koneksi utama
Geometri koneksi sangat penting untuk integrasi switchgear. Jarak busbar, terminasi kabel, orientasi terminal, dan pengaturan fasa harus sesuai dengan desain panel.
Definisikan fungsi bantu
Kontak bantu, kumparan trip, kumparan penutup, pelepas tegangan rendah, operator motor, indikator mekanis, dan antarmuka kendali jarak jauh harus dicantumkan dengan jelas jika memungkinkan.
Tentukan persyaratan perlindungan
Spesifikasi proteksi harus mengidentifikasi fungsi relai yang diperlukan, rasio CT, input tegangan jika memungkinkan, logika trip, interlock, dan antarmuka komunikasi.
Tentukan persyaratan lingkungan
Proyek harus mengidentifikasi apakah pemutus akan beroperasi di dalam atau di luar ruangan dan memberikan informasi suhu, ketinggian, kelembapan, polusi, seismik, dan korosi yang relevan jika memungkinkan.
Tentukan persyaratan pengujian
Dokumen teknis harus mengidentifikasi standar yang berlaku, pengujian rutin, ekspektasi pengujian tipe, persyaratan inspeksi, dan prosedur commissioning.
- Pengertian sistem kelistrikan:Tetapkan tegangan, frekuensi, konfigurasi jaringan, dan pengaturan grounding.
- Hitung kondisi kesalahan sistem:Tentukan arus hubung singkat yang tersedia di lokasi pemutus.
- Tentukan beban kontinu:Tetapkan kondisi operasi saat ini dan yang diharapkan.
- Pilih arsitektur interupsi:Konfirmasikan teknologi vakum dan konfigurasi pemutus yang sesuai.
- Tentukan mekanisme operasi:Tentukan pengaturan pegas atau elektromagnetik yang diperlukan serta urutan pengoperasian.
- Definisikan perlindungan:Koordinasikan CT, input tegangan, relai, rangkaian trip, dan interlock.
- Definisikan instalasi fisik:Konfirmasikan konstruksi, terminal, dimensi, dan antarmuka kabel yang tetap atau dapat ditarik.
- Tinjau kondisi situs:Konfirmasikan suhu, kelembaban, ketinggian, polusi, korosi, dan paparan lingkungan.
- Definisikan pengujian:Konfirmasikan pengujian rutin, tipe, pabrik, lokasi, dan commissioning yang berlaku.
- Dokumentasi kontrol:Pastikan semua gambar, pengaturan, spesifikasi, dan sertifikat menjelaskan konfigurasi akhir yang sama.
Apa yang harus diminta pembeli sebelum disetujui?
- Gambar pengaturan umum:Konfirmasikan dimensi keseluruhan, pemasangan, posisi terminal, dan jarak servis.
- Skema kelistrikan:Konfirmasikan sirkuit trip, tutup, bantu, interlock, dan kontrol.
- Data papan nama:Verifikasi volumetage, arus, frekuensi, kapasitas interupsi, dan karakteristik pengenal yang relevan.
- Antarmuka perlindungan:Verifikasi antarmuka CT, VT, relai, trip, dan komunikasi.
- Dokumentasi pengujian:Konfirmasikan cakupan catatan rutin dan pengujian tipe yang berlaku untuk desain yang disediakan.
- Informasi instalasi:Konfirmasikan persyaratan pengangkatan, transportasi, penyambungan, commissioning, dan pemeliharaan.
Spesifikasi teknis yang terperinci mengurangi ambiguitas antara tim teknik, pembelian, manufaktur, commissioning, dan pemeliharaan. Hal ini juga membantu mencegah perubahan tahap akhir yang disebabkan oleh hilangnya informasi antarmuka.
Pertanyaan yang Sering Diajukan
Apa fungsi utama Pemutus Arus Vakum?
Ini menghubungkan dan memutuskan sirkuit listrik tegangan menengah dan memutus arus dalam kondisi normal dan gangguan tertentu. Proses interupsi terjadi di dalam penyela vakum yang tertutup rapat.
Mengapa ruang hampa digunakan untuk memutus busur listrik?
Vakum menyediakan lingkungan dielektrik terkendali di mana perilaku busur berbeda dari gangguan udara, minyak, atau gas. Setelah pemisahan kontak dan arus nol, pemutus vakum dapat memulihkan kekuatan dielektrik dengan cepat dalam kondisi yang dirancang.
Apa itu interupsi vakum?
Pemutus vakum adalah ruang tertutup yang berisi kontak listrik tetap dan bergerak serta komponen pelindung internal. Ia melakukan interupsi arus aktual ketika pemutus terbuka.
Apa perbedaan antara pemutus arus dan kontaktor?
Pemutus sirkuit dirancang untuk memutus arus gangguan sesuai kemampuan pengenalnya dan untuk menyediakan fungsi proteksi. Sebuah kontaktor umumnya dirancang untuk sering berpindah beban pada kondisi operasi tertentu dan biasanya tidak dimaksudkan untuk melakukan peran penghapusan kesalahan yang sama seperti pemutus arus.
Berapa tingkat tegangan yang dapat dilayani oleh teknologi interupsi vakum?
Interupsi vakum banyak digunakan pada peralatan tegangan menengah. Produk tertentu dapat dirancang untuk kelas tegangan seperti 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV, dan peringkat tertentu lainnya tergantung pada desain pabrikan dan standar yang berlaku.
Mengapa kapasitas pemutusan arus pendek penting?
Gangguan dapat menghasilkan arus yang sangat tinggi. Pemutus harus mampu memutus arus gangguan yang ditentukan pada tegangan sistem tanpa kegagalan yang tidak dapat diterima. Peringkat yang diperlukan harus didasarkan pada perhitungan hubung singkat jaringan yang sebenarnya.
Apa peran mekanisme operasi?
Mekanisme pengoperasian menyediakan gerakan mekanis yang diperlukan untuk membuka dan menutup kontak. Ia mengontrol perjalanan kontak, kecepatan, gaya, dan waktu dan oleh karena itu memiliki pengaruh langsung terhadap kinerja interupsi dan penutupan.
Apakah mekanisme pegas biasa digunakan?
Ya. Mekanisme yang dioperasikan pegas banyak digunakan pada pemutus tegangan menengah. Mereka menyimpan energi mekanik dan melepaskannya untuk melakukan operasi pembukaan atau penutupan saat diperintahkan.
Bisakah mekanisme elektromagnetik juga digunakan?
Ya. Desain pemutus tertentu menggunakan mekanisme operasi elektromagnetik. Pilihannya bergantung pada arsitektur pemutus, persyaratan kontrol, urutan operasi, dan spesifikasi proyek.
Apakah pemutus vakum bebas perawatan?
Pemutus vakum disegel, yang membatasi pemeliharaan di dalam ruang interupsi, namun pemutus lengkap masih berisi mekanisme mekanis, terminal, kontak bantu, sirkuit kontrol, struktur insulasi, dan komponen lain yang memerlukan pemeriksaan dan servis yang sesuai.
Perawatan apa yang diperlukan oleh mekanisme pengoperasian?
Perawatan dapat mencakup pemeriksaan sambungan mekanis, pegas, bantalan, kait, pengencang, sakelar bantu, kabel kontrol, dan titik pelumasan jika ditentukan. Prosedur yang tepat harus mengikuti dokumentasi pemeliharaan pabrikan dan tugas pengoperasian peralatan.
Apa perbedaan antara pemutus vakum dalam dan luar ruangan?
Produk dalam ruangan biasanya diintegrasikan ke dalam switchgear terlindung atau ruang listrik, sedangkan produk luar ruangan dirancang untuk tahan terhadap hujan, perubahan suhu, sinar matahari, polusi, dan kondisi lingkungan lainnya. Prinsip interupsi listrik bisa serupa, tetapi persyaratan penutup dan insulasinya berbeda.
Apa itu pemutus yang dapat ditarik?
Pemutus yang dapat ditarik dapat berpindah antara posisi mekanis yang ditentukan dalam switchgear, seperti posisi terhubung, pengujian, dan terisolasi, sesuai dengan desain peralatan. Pengaturan ini dapat mendukung prosedur pemeliharaan dan pengujian sambil mempertahankan fungsi saling terkait yang ditentukan.
Bagaimana cara kerja pemutus dengan relai proteksi?
Relai menerima pengukuran listrik dari trafo arus dan, jika memungkinkan, trafo tegangan. Ketika relai mengidentifikasi kondisi abnormal tertentu, relai mengirimkan sinyal trip ke pemutus. Trip coil kemudian menggerakkan mekanisme untuk membuka kontak.
Mengapa trafo arus penting?
Transformator arus memberikan sinyal arus berskala untuk perlindungan dan pengukuran. Rasio, akurasi, beban, dan pengaturan sambungannya perlu dikoordinasikan dengan relai proteksi dan sistem kelistrikan secara keseluruhan.
Mengapa trafo tegangan terkadang digunakan dengan pemutus?
Transformator tegangan memberikan sinyal tegangan berskala untuk pengukuran, perlindungan, sinkronisasi, dan kontrol. Tergantung pada aplikasinya, relai proteksi dapat menggunakan informasi tegangan bersama dengan informasi arus untuk menentukan apakah ada kesalahan atau kondisi operasi abnormal.
Apa tujuan saling mengunci?
Saling mengunci membantu mencegah urutan pengoperasian tidak aman yang ditentukan. Tergantung pada desain switchgear, switchgear dapat membatasi pergerakan pemutus, pengoperasian sakelar pembumian, atau tindakan penutupan hingga kondisi yang diperlukan terpenuhi.
Standar apa yang umumnya dikaitkan dengan pemutus tegangan menengah?
IEC 62271 adalah rangkaian standar penting yang mencakup switchgear dan controlgear tegangan tinggi. Bagian yang berlaku tergantung pada jenis dan desain peralatan. Persyaratan nasional dan regional juga dapat diterapkan.
Apa perbedaan antara pengujian rutin dan pengujian tipe?
Pengujian rutin dilakukan pada unit yang diproduksi untuk memverifikasi kesesuaian dengan persyaratan produksi yang relevan. Pengujian tipe mengevaluasi kinerja suatu desain dalam kondisi pengujian tertentu dan umumnya dilakukan sebagai bagian dari validasi desain.
Informasi teknis apa yang harus disediakan saat memilih pemutus?
Informasi penting mencakup tegangan sistem, arus pengenal, frekuensi, tingkat hubung singkat, persyaratan insulasi, lokasi pemasangan, konstruksi tetap atau dapat ditarik, tegangan kontrol, fungsi proteksi, kontak bantu, pengaturan terminal, kondisi lingkungan, serta standar dan pengujian yang berlaku.
Bisakah pemutus disesuaikan untuk kabinet switchgear tertentu?
Tergantung pada rangkaian produk, persyaratan spesifik proyek dapat mencakup dimensi pemasangan, pengaturan terminal, tegangan kontrol, sirkuit bantu, konfigurasi mekanisme, antarmuka perlindungan, dan parameter teknis lain yang ditentukan. Konfigurasi yang disesuaikan harus dikontrol melalui dokumen teknik yang disetujui.
Industri manakah yang biasa menggunakan teknologi interupsi vakum?
Aplikasinya meliputi distribusi utilitas, gardu induk, pabrik industri, pertambangan, fasilitas energi terbarukan, bangunan komersial, infrastruktur transportasi, pengolahan air, dan instalasi listrik tegangan menengah lainnya.
Mengapa pemutus dan switchgear harus ditentukan bersamaan?
Pemutus harus sesuai dengan switchgear secara mekanis dan elektrik. Antarmuka busbar, sambungan kabel, sirkuit kontrol, interlock, sistem proteksi, izin servis, dan persyaratan lingkungan semuanya bergantung pada konfigurasi panel yang lengkap.
Bagaimana Pemilihan Pemutus yang Lebih Baik Dapat Memperkuat Distribusi Daya Tegangan Menengah?
Peralatan switching tegangan menengah adalah salah satu antarmuka utama antara jaringan listrik dan sistem proteksi yang bertanggung jawab untuk mengendalikan kondisi abnormal. Pemutus harus membawa arus beban terus-menerus, beroperasi dengan andal, memutus arus gangguan yang ditentukan, tahan terhadap tekanan listrik dan mekanis, dan berkomunikasi secara akurat dengan arsitektur kontrol di sekitarnya.
Gangguan vakum memberikan landasan praktis untuk banyak persyaratan ini. Interrupter yang disegel menciptakan lingkungan yang terkendali untuk pemadaman busur api dan dapat mendukung konstruksi switchgear yang kompak. Namun, ruang hampa itu sendiri hanyalah salah satu elemen dari keseluruhan produk.
Sistem kontak, pengaturan pelindung, penyangga insulasi, mekanisme pengoperasian, terminal, sirkuit kontrol, kontak bantu, dan penutup harus bekerja sama. Konsistensi mekanis sangat penting karena gerakan membuka dan menutup menentukan kondisi di mana interupsi menjalankan fungsinya.
Pemilihan kelistrikan juga sama pentingnya. Tegangan dan arus terukur memberikan titik awal, namun arus hubung singkat, tingkat isolasi, frekuensi, kenaikan suhu, dan kondisi lingkungan menentukan apakah konfigurasi tertentu sesuai dengan jaringan sebenarnya.
Sistem proteksi menambahkan lapisan lain. Trafo arus, trafo tegangan, relai, koil trip, daya kendali, antarmuka komunikasi, dan interlock menciptakan rantai yang melaluinya sistem kelistrikan mendeteksi gangguan dan meresponsnya.
Penerapan juga penting. Gardu induk utilitas, fasilitas industri, jaringan energi terbarukan, lokasi pertambangan, bangunan komersial, infrastruktur transportasi, dan fasilitas penting tidak selalu memiliki persyaratan kelistrikan atau lingkungan yang sama.
Pengujian dan dokumentasi memberikan landasan teknis akhir. Pengujian rutin, pengujian tipe, evaluasi dielektrik, pengujian ketahanan mekanik, pengujian hubung singkat, evaluasi kenaikan suhu, pemeriksaan instalasi, dan prosedur commissioning semuanya harus sesuai dengan konfigurasi peralatan akhir.
Dispesifikasikan dengan benarPemutus Sirkuit Vakumoleh karena itu bukan sekadar komponen switching. Ini adalah bagian dari arsitektur perlindungan tegangan menengah terintegrasi yang menghubungkan gangguan listrik, operasi mekanis, penginderaan, kontrol, dan keselamatan sistem.
Butuh Konfigurasi Pemutus Tegangan Menengah untuk Proyek Anda?
Ayo datangmendukung solusi peralihan tegangan menengah untuk aplikasi utilitas, industri, energi terbarukan, komersial, dan infrastruktur, dengan konfigurasi yang mencakup peringkat listrik, mekanisme pengoperasian, antarmuka perlindungan, pengaturan pemasangan, dan persyaratan teknis spesifik proyek. Untuk detail aplikasi dan diskusi teknis,Hubungi kami.
