Indikator Kesalahan Jalur EKL-4DXN dengan Status Langsung

Apa yang dimaksud dengan Indikator Kesalahan Jalur EKL-4DXN dengan Status Live?

Indikator Kesalahan Saluran EKL-4DXN dengan Status Langsung adalah perangkat pemantauan online yang dikembangkan oleh Comewill khusus untuk switchgear tegangan tinggi dan jaringan distribusi di bawah 20kV. Perangkat ini mengintegrasikan fungsi deteksi kesalahan, indikasi langsung, dan verifikasi fase. Memanfaatkan desain modular dan teknologi komunikasi serat optik, ia dapat beroperasi secara stabil di lingkungan elektromagnetik yang kompleks, memberikan dukungan yang andal untuk inspeksi harian dan diagnosis kesalahan dalam sistem tenaga listrik.

Fitur Produk

1. Fungsi Alarm Kesalahan Inti

Alarm Kesalahan Sirkuit Pendek

Ketika terjadi korsleting pada saluran, sensor hubung pendek yang terpasang pada Indikator Kesalahan Saluran EKL-4DXN dengan Status Langsung segera menangkap arus gangguan dan mengirimkan sinyal alarm ke komputer host melalui kabel serat optik. Komunikasi serat optik memiliki kemampuan anti-interferensi yang kuat, menghindari pengaruh kebisingan elektromagnetik di dalam switchgear pada transmisi sinyal. Setelah menerima sinyal, komputer host memicu lampu indikator gangguan hubung singkat yang sesuai, membantu personel di lokasi dengan cepat menemukan sirkuit yang rusak.

Alarm Gangguan Tanah

Sensor grounding terus menerus memonitor arus urutan nol pada saluran. Ketika arus gangguan tanah mencapai atau melebihi ambang batas alarm yang telah ditetapkan, sensor mengirimkan sinyal ke unit utama melalui serat optik, dan unit utama segera mengaktifkan alarm gangguan tanah. Fungsi ini membantu mendeteksi gangguan tanah secara dini, mencegah penurunan insulasi peralatan lebih lanjut, dan mengurangi risiko sengatan listrik.

2. Fungsi Terkait Tegangan Tinggi

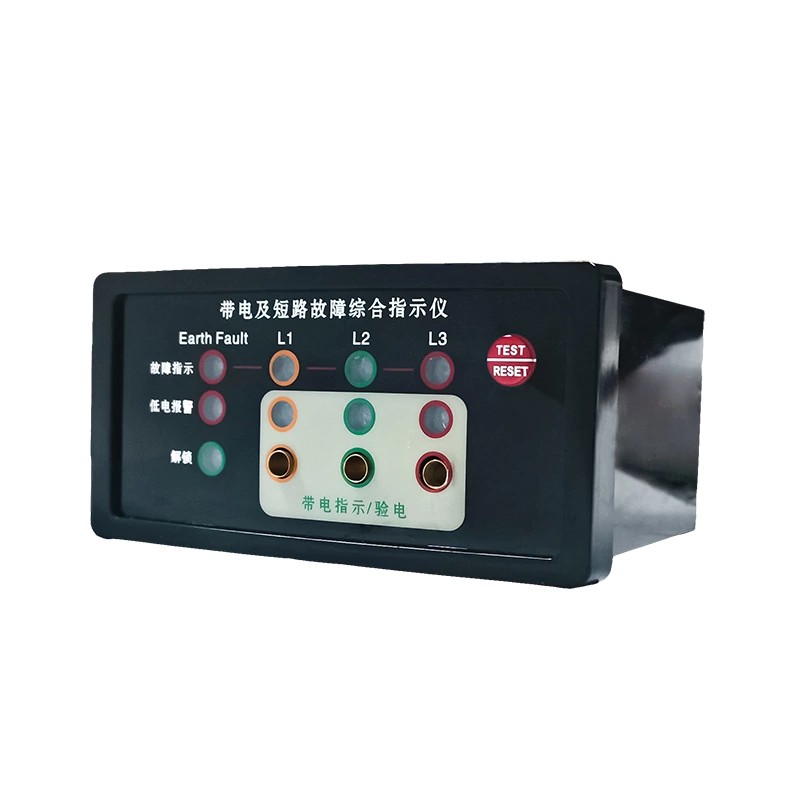

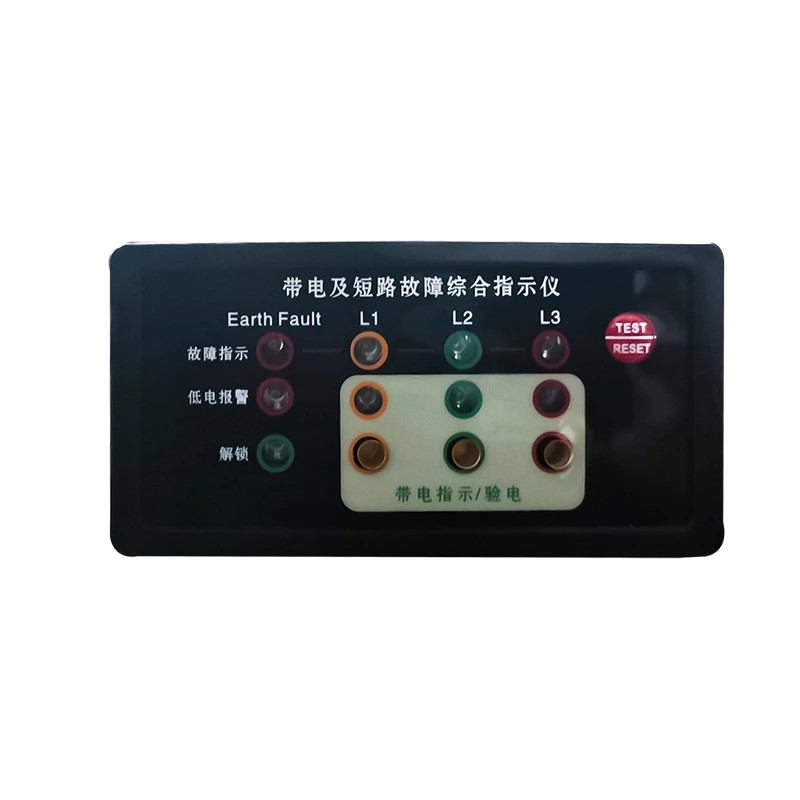

Indikator Status Langsung Tegangan Tinggi: Indikator Kesalahan Saluran EKL-4DXN Berkualitas dengan Status Langsung terus memantau status hidup saluran tegangan tinggi. Panel unit utama dilengkapi dengan indikator LED kecerahan tinggi, masing-masing sesuai dengan fase L1, L2, dan L3. Frekuensi kedipan indikator secara kasar mencerminkan level tegangan. LED diberi daya langsung dari medan listrik tegangan tinggi, tanpa menggunakan baterai internal unit utama. Desain ini memastikan kesinambungan indikasi status aktif dan memperpanjang masa pakai baterai secara keseluruhan.

Verifikasi Fase Tegangan Tinggi: Panel unit utama memiliki antarmuka verifikasi fase khusus. Personel pemeliharaan dapat menggunakan antarmuka ini untuk menguji dan memastikan keakuratan sinyal masukan langsung tegangan tinggi dan indikasi kesalahan. Menggunakan fungsi ini untuk memverifikasi fase sebelum melakukan sambungan saluran atau pekerjaan pemeliharaan membantu menghindari kegagalan peralatan yang disebabkan oleh kesalahan fase.

3. Mode Reset Fleksibel

Untuk beradaptasi dengan ritme kerja yang berbeda di berbagai lokasi, EKL-4DXN menawarkan tiga mode reset:

Reset Otomatis: Setelah kesalahan teratasi, perangkat dapat mengatur ulang secara otomatis pada waktu yang telah ditentukan. Interval reset opsional mencakup 8 detik, 12 jam, 24 jam, dan 48 jam (default pabrik adalah 12 jam). Mode ini cocok untuk lokasi yang tidak dijaga atau terpencil, sehingga mengurangi frekuensi penyetelan ulang di lokasi oleh personel pemeliharaan.

Reset Manual: Setelah kesalahan teratasi, personel di lokasi dapat langsung menekan tombol "Reset/Test" pada Indikator Kesalahan Saluran EKL-4DXN dengan panel Status Langsung untuk segera menghapus status alarm, memastikan bahwa indikasi perangkat konsisten dengan status saluran saat ini.

Reset Jarak Jauh: Perangkat mendukung pengiriman sinyal alarm ke pusat kendali dan juga dapat menerima perintah reset jarak jauh dari pusat kendali. Untuk jaringan distribusi besar dengan banyak perangkat jarak jauh, fungsi ini membantu petugas operator mengelola status perangkat dari jarak jauh, sehingga mengurangi kunjungan ke lokasi yang tidak diperlukan.

4. Fungsi Alarm Tes Mandiri dan Tegangan Rendah

Fungsi Uji Otomatis: Untuk memastikan peralatan dalam kondisi kerja normal, pengguna dapat menekan tombol "Reset/Test" pada panel unit utama. Pada saat ini, lampu indikator L1, L2, L3, dan L4 akan berkedip sembilan kali dan kemudian direset secara otomatis. Tes juga dapat dihentikan secara manual dengan menekan kembali tombol tersebut. Proses pengujian mandiri yang sederhana ini membantu personel dengan cepat memastikan bahwa fungsi indikator normal sebelum pengoperasian, sehingga menghilangkan kebutuhan untuk membawa instrumen pengujian tambahan.

Alarm Tegangan Rendah:

Indikator Kesalahan Saluran EKL-4DXN dengan Status Langsung ditenagai oleh baterai lithium internal. Ketika volume bateraitage lebih rendah dari kisaran pengoperasian normal, perangkat akan memicu alarm tegangan rendah, meminta pengguna untuk mengganti baterai tepat waktu. Fungsi ini membantu mencegah perangkat gagal menampilkan informasi kesalahan secara akurat karena kehabisan baterai, sehingga keandalan peralatan tetap terjaga.

5. Pengaturan Parameter yang Dapat Disesuaikan

Sebagai produsen profesional, Comewill memungkinkan pengguna menyesuaikan beberapa parameter alarm sesuai dengan kondisi pengoperasian sebenarnya. Baik itu ambang batas arus hubung singkat, ambang batas arus tanah, atau waktu reset otomatis, semuanya dapat diatur di lokasi, sehingga peralatan dapat beradaptasi dengan kondisi saluran dan persyaratan pengoperasian yang berbeda.

PARAMETER TEKNIS
