Indikator Kesalahan Overhead yang Dapat Ditarik Pencari Lokasi Grounding JDX

Sebagai produsen profesional di Tiongkok, Retractable Overhead Fault Indicator JDX Grounding Locator Comewill yang berkualitas tinggi menggunakan induksi elektromagnetik non-kontak sebagai prinsip pendeteksiannya, memberikan indikasi visual yang jelas tentang gangguan hubung singkat melalui tanda flip-up merah. Cangkang perangkat dilapisi dengan bahan anti-penuaan, dan layarnya menggunakan bahan berpendar, memastikan visibilitas yang jelas bahkan di malam hari. Untuk pelanggan yang memerlukan inventaris konstan atau parameter khusus, produk berkualitas tinggi ini dipasok langsung dari pabrik dengan harga rendah yang kompetitif, membantu tim pemeliharaan mempersingkat waktu lokasi kesalahan.

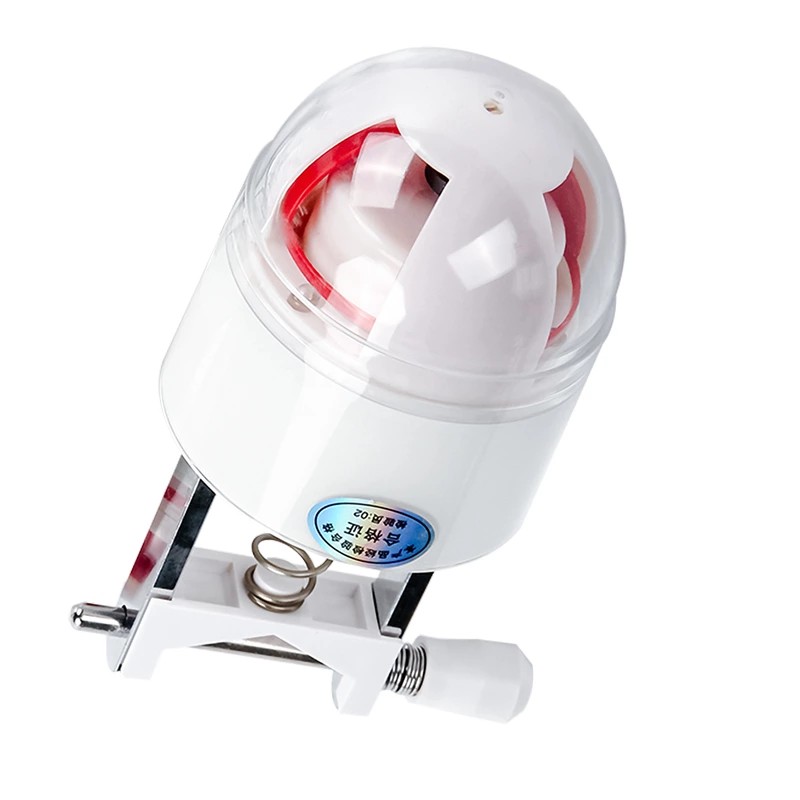

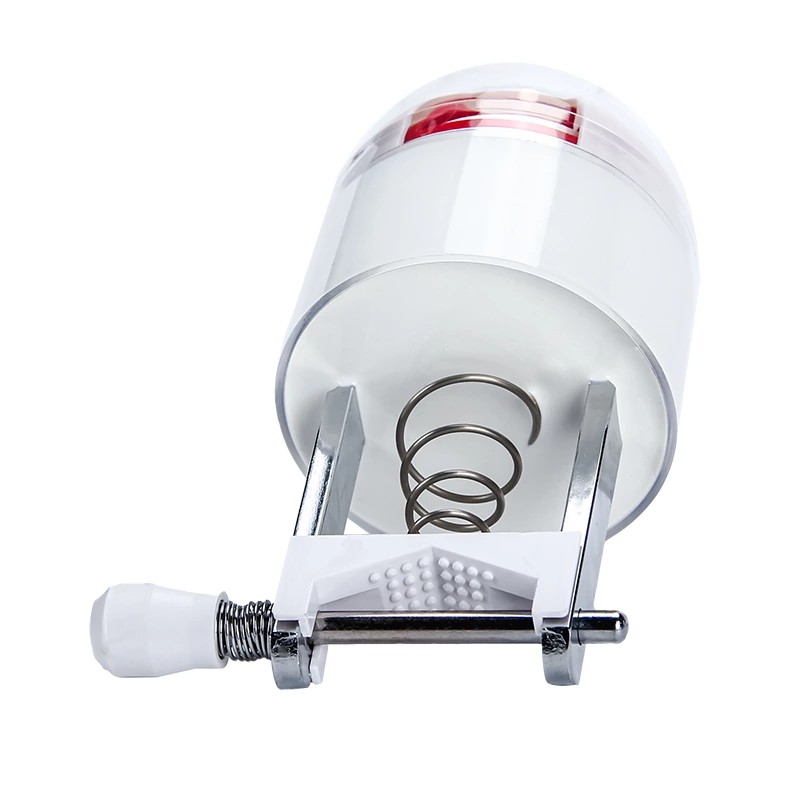

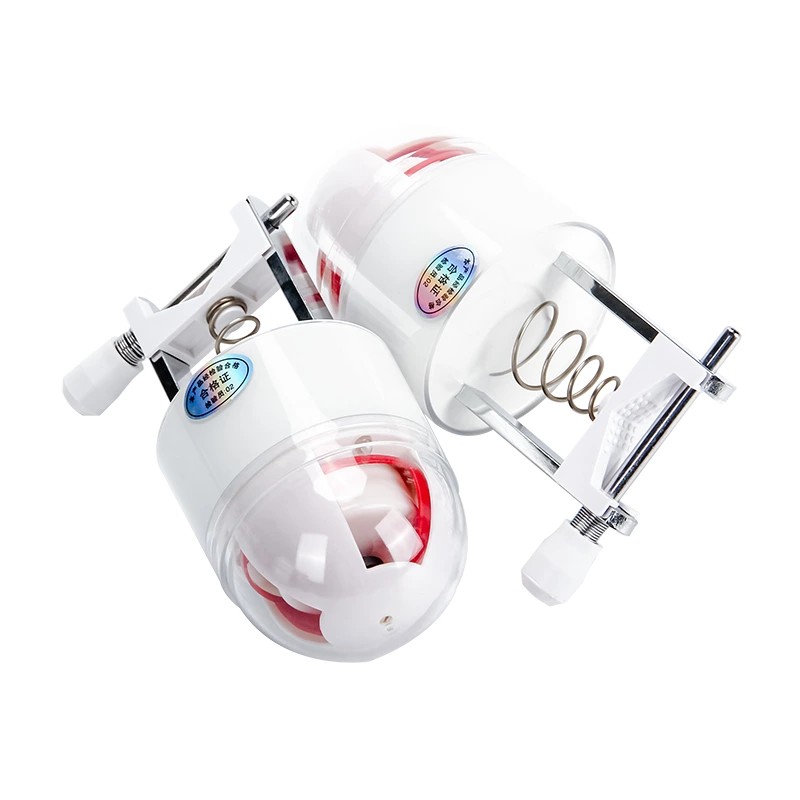

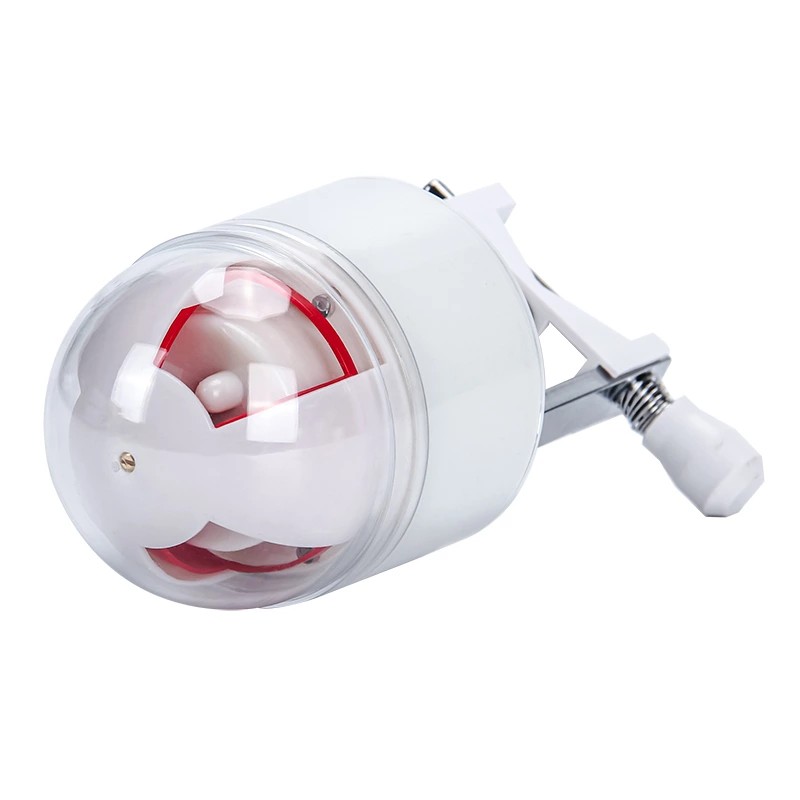

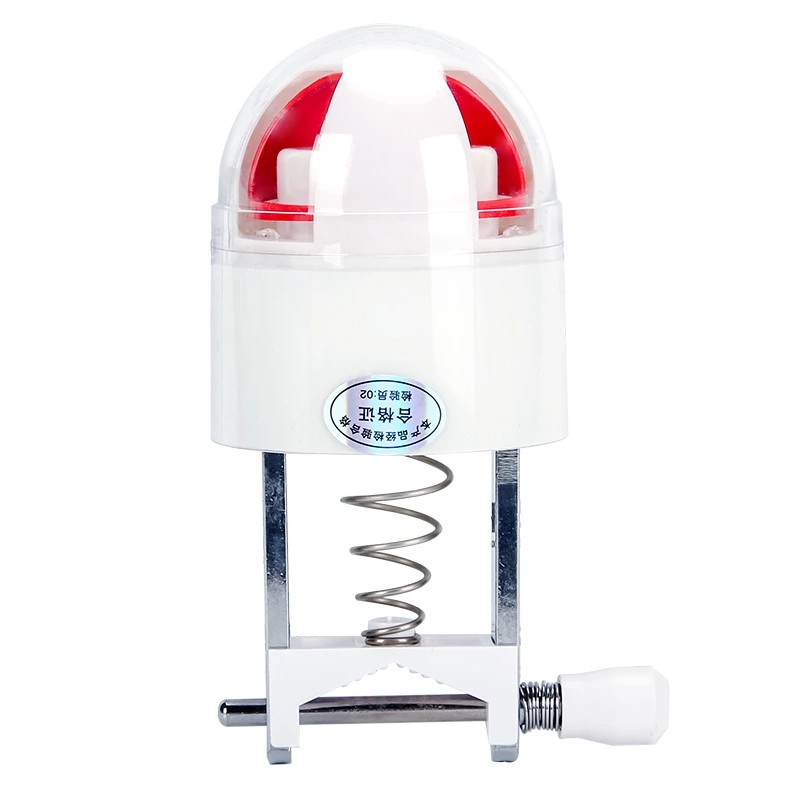

Indikator Kesalahan Overhead yang Dapat Ditarik JDX Grounding Locator adalah perangkat lokasi kesalahan yang dikembangkan oleh Comewill untuk jalur distribusi listrik overhead. Perangkat ini memantau perubahan arus saluran menggunakan induksi elektromagnetik. Ketika terjadi gangguan hubung singkat, mekanisme flip-up mekanis akan diaktifkan untuk menampilkan indikator gangguan berwarna merah. Strukturnya menggunakan proses pencetakan satu bagian yang dikombinasikan dengan teknologi perawatan permukaan nano, sehingga memberikan sifat anti-fouling dan anti-penuaan, sehingga cocok untuk pengoperasian jangka panjang di saluran udara luar ruangan.

Prinsip Kerja Inti

1. Logika Deteksi Kesalahan

Indikator Kesalahan Overhead yang Dapat Ditarik JDX Grounding Locator mendeteksi kesalahan berdasarkan perubahan arus yang tiba-tiba selama korsleting. Ketika terjadi gangguan hubung singkat, arus gangguan mengalir melalui titik pemasangan. Elemen pendeteksi arus di dalam perangkat mendeteksi perubahan arus yang tiba-tiba, dan secara bersamaan, tindakan perlindungan selanjutnya menyebabkan saluran kehilangan daya. Kedua kondisi ini bersama-sama menjadi dasar tindakan.

Indikator gangguan JDX yang dipasang pada saluran udara bekerja dengan mendeteksi arus saluran menggunakan induksi elektromagnetik. Dalam kondisi pengoperasian normal, perangkat berada dalam mode siaga berdaya rendah; ketika arus hubung singkat melewatinya, sinyal yang diinduksi melebihi ambang batas yang telah ditentukan, memicu mekanisme penggerak.

2. Metode Lokasi Kesalahan

Dalam inspeksi sebenarnya, beberapa indikator JDX dipasang pada interval sepanjang garis. Ketika terjadi gangguan, semua indikator dari sisi catu daya hingga titik gangguan akan berubah menjadi merah, sedangkan indikator di belakang titik gangguan tetap berwarna putih. Pemeriksa hanya perlu mengamati status indikator di sepanjang rute; bagian antara indikator merah terakhir dan indikator putih pertama adalah lokasi gangguan. Metode ini mengurangi beban kerja inspeksi lini penuh tradisional menjadi pemeriksaan bagian lokal, sehingga secara signifikan meningkatkan efisiensi lokasi kesalahan.

3. Mekanisme Reset

Setelah masalah teratasi dan listrik dipulihkan, peralatan secara otomatis diatur ulang setelah waktu yang ditentukan. Indikator Kesalahan Overhead yang Dapat Ditarik JDX Grounding Locator menawarkan waktu reset yang dapat dipilih yaitu 6, 12, 24, dan 36 jam untuk beradaptasi dengan kebutuhan operasional jalur yang berbeda, sehingga menghilangkan kebutuhan untuk mengatur ulang secara manual oleh personel yang memanjat tiang.

Struktur Produk dan Karakteristik Bahan

1. Bahan Cangkang

Indikator Kesalahan Overhead yang Dapat Ditarik JDX Grounding Locator dibentuk utuh menggunakan bahan luar angkasa berkekuatan tinggi dan nanoteknologi. Cangkangnya mempunyai ciri-ciri sebagai berikut:

Transparansi tinggi: Memfasilitasi observasi status flip-up internal

Tahan noda: Kotoran tidak mudah menempel pada permukaan

Ketahanan terhadap penuaan: Tidak menjadi rapuh di bawah paparan sinar matahari luar ruangan yang berkepanjangan

Bebas perawatan: Tidak memerlukan perawatan tambahan selama masa pakai yang dirancang

2. Komposisi Komponen Inti

3. Metode Tampilan

Indikator Kesalahan Overhead yang Dapat Ditarik JDX Grounding Locator menggunakan layar flip-top mekanis. Warnanya putih dalam pengoperasian normal dan berubah menjadi merah saat dibalik untuk menunjukkan adanya kesalahan. Sisi merahnya dilapisi dengan bahan berpendar, sehingga sangat terlihat di siang hari dan masih dapat dikenali di malam hari atau dalam kondisi cahaya redup. Sebagai produsen, Comewill memprioritaskan ketahanan cuaca dalam pemilihan material tampilan, memastikan bahwa komponen yang berputar tidak memudar atau berubah bentuk di bawah paparan sinar UV dalam jangka panjang.

Skenario Instalasi & Metode Penginderaan: Aman & Serbaguna

Indikator-indikator ini cukup fleksibel dalam menentukan arah tujuan. Kami memasangnya di saluran udara (yang ada di tiang listrik), kabel overhead, kabel bawah tanah (yang terkubur di bawah kota), dan bahkan di busbar di dalam lemari switchgear. Pada dasarnya, gangguan hubung singkat mana pun mungkin muncul di sistem distribusi.
Karena digunakan di banyak tempat berbeda, metode penginderaannya dirancang agar aman — tidak ada kontak langsung dengan bagian aktif. Untuk mendeteksi tegangan, mereka merasakan gradien potensial medan listrik spasial di sekitar saluran. Untuk mendeteksi arus, mereka menggunakan induksi elektromagnetik — seperti cara kerja transformator. Desain non-kontak ini membawa perubahan besar: menjaga perangkat (dan kita) aman dari tegangan tinggi, dan mempermudah pemasangan. Kita tidak perlu memutus aliran listrik atau mematikan listrik untuk memasangnya — cukup jepit dan lanjutkan.

PRINSIP OPERASIONAL

Prinsip deteksi hubung singkat:
Berdasarkan karakteristik fenomena hubung singkat, kriteria tindakan adalah perubahan arus yang tiba-tiba pada saat terjadi hubung singkat yang disertai dengan matinya daya pada alat proteksi. Cara interpretasi diagram indikasi gangguan adalah sebagai berikut: Bila lampu indikator 2, 5, dan 8 fasa A saluran 2, tidak ada lampu indikator pada fasa B, lampu indikator 3, 6, dan 9 fasa C semuanya menyala merah, sedangkan lampu indikator 11 dan 12 tetap putih, maka dapat dipastikan telah terjadi gangguan hubung singkat pada titik saluran keluar tersebut.

PARAMETER TEKNIS
