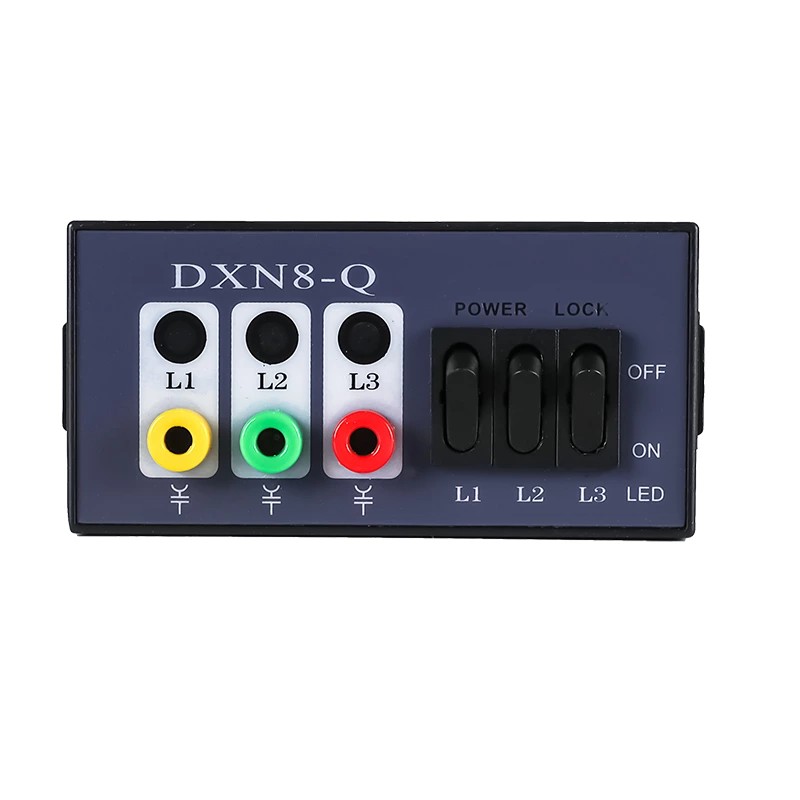

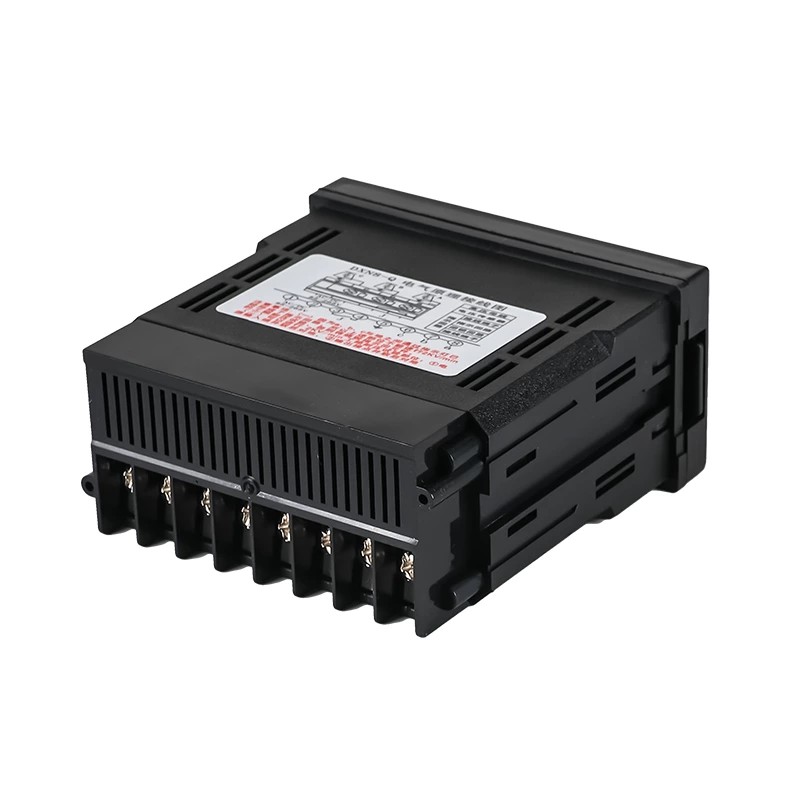

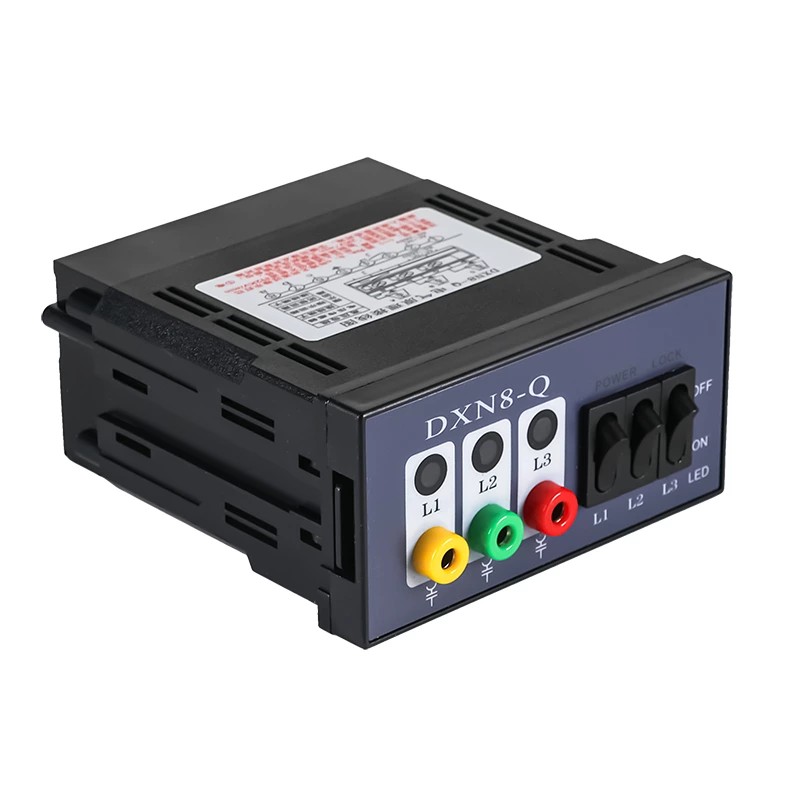

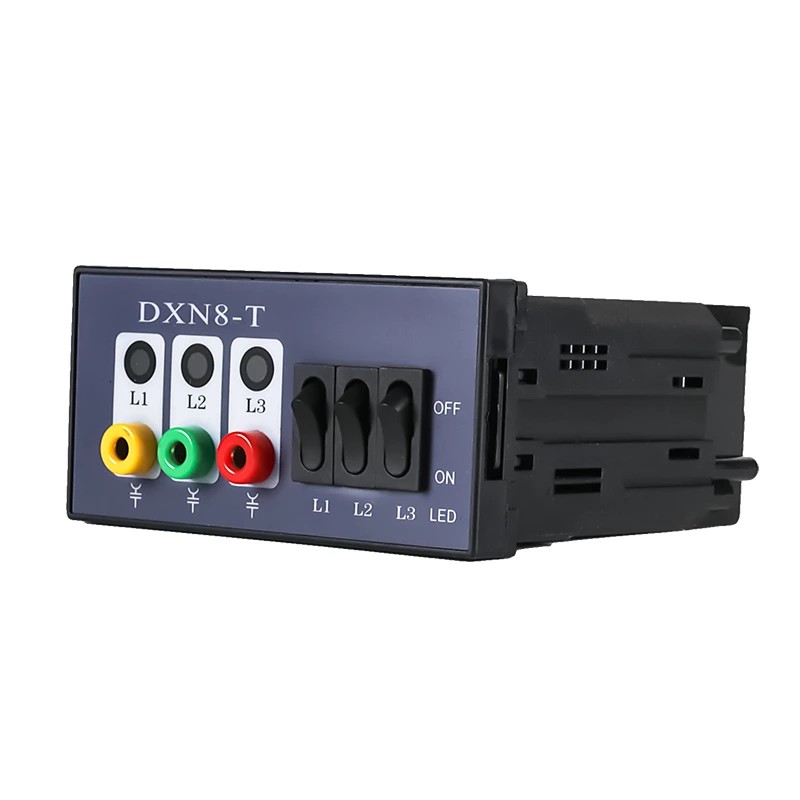

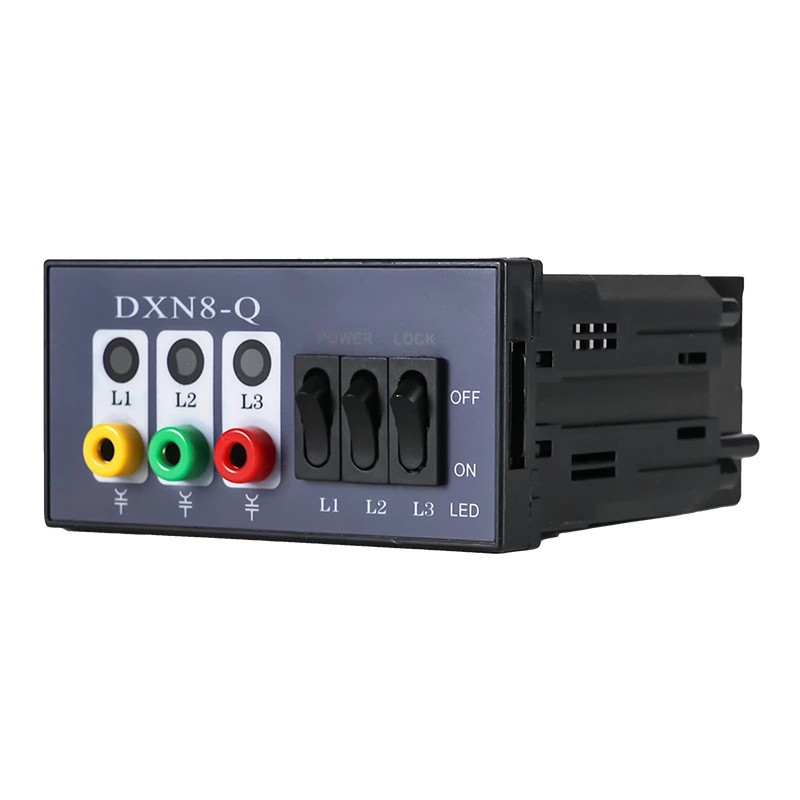

Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe Interlock DXN8-T/Q

Sebagai produsen profesional di Tiongkok, Comewill ingin memberi Anda Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe Interlock DXN8-T/Q yang berkualitas, yang dirancang untuk dipasang langsung pada peralatan tegangan tinggi dalam ruangan, dan satu-satunya tugasnya adalah memungkinkan Anda mengetahui secara sekilas apakah peralatan tersebut dialiri listrik. Bagi teknisi listrik dan kru pemeliharaan di lokasi, hal ini menghemat banyak masalah — tidak perlu lagi mengacaukan langkah-langkah deteksi yang membosankan dan memakan waktu. Ini memberikan petunjuk keselamatan yang sangat jelas, yang benar-benar mengurangi risiko sengatan listrik karena salah menilai apakah suatu perangkat hidup.

Fitur utama:

Efek peringatan super intuitif: Saat peralatan membawa tegangan tinggi, lampu LED di jendela tampilan berkedip sangat terang — ini seperti pengingat besar dan menarik yang mengatakan "tegangan tinggi hidup, jangan mendekat!". Jika tidak ada voltase, tampilan menjadi gelap gulita, tidak ada cahaya sama sekali. Tidak ada sinyal yang membingungkan, sehingga Anda dapat mengetahui bahwa tempat ini aman dalam hitungan detik, bahkan dari jarak beberapa langkah. Kami menggunakan LED kecerahan tinggi secara khusus, sehingga mudah dikenali bahkan di ruangan listrik yang terang dan terang.

Cukup tangguh dan andal untuk penggunaan di lokasi: Cangkangnya terbuat dari plastik ABS tahan api kelas industri. Benda ini tahan dipindahkan dan dipasang berkali-kali — tidak mudah tergores dan mudah terbentur di sana-sini. Yang terpenting, ini adalah isolator terbaik, sehingga menjaga medan listrik tetap terkendali dan mencegah guncangan yang tidak disengaja. Bahkan di ruangan kelistrikan yang berdebu, agak lembab, atau memiliki perubahan suhu yang besar, alat ini berfungsi dengan stabil seperti batu, tidak ada gangguan.

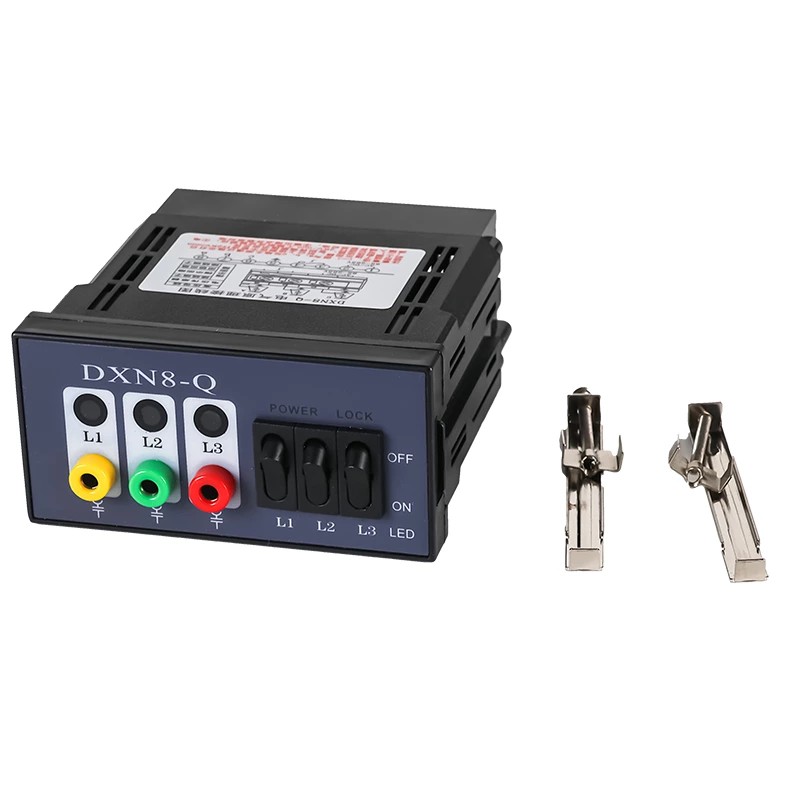

Pemasangannya sangat mudah: Indikator dilengkapi dengan lubang standar yang telah dibor sebelumnya, sehingga Anda tidak perlu mengukur dan mengebor di lokasi — menghemat banyak waktu. Kami juga memasukkan satu set lengkap komponen pemasangan ke dalam paket: sekrup, gasket, semua yang Anda butuhkan. Tim di lokasi tidak memerlukan alat khusus atau melakukan pekerjaan debugging yang rumit. Mereka dapat memperbaikinya dan siap digunakan hanya dalam beberapa menit, sehingga menghemat biaya tenaga kerja juga.

Lokasi Instalasi Khas

Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe Interlock DXN8-T/Q ini terutama dipasang di posisi kunci sistem kelistrikan dalam ruangan di mana Anda perlu melihat dengan jelas apakah ada sesuatu yang diberi energi. Ini cocok untuk sebagian besar peralatan inti dalam pengaturan distribusi tegangan tinggi, khususnya:
Busbar masuk (titik awal distribusi listrik, memerlukan pemantauan status energiisasi 24/7 untuk memastikan pasokan listrik stabil)
Pemutus sirkuit (komponen kontrol inti — sebelum melakukan pekerjaan pemeliharaan apa pun, Anda benar-benar perlu memastikan keamanannya, dan indikator ini segera memberi tahu Anda)
Trafo utama (peralatan konversi daya utama, memerlukan indikasi energi konstan untuk melacak status kerjanya)
Ganti lemari (area yang sering digunakan dan dirawat — memiliki petunjuk keselamatan yang jelas di sini sangat penting untuk menjaga staf dari bahaya)
Peralatan listrik tegangan tinggi dalam ruangan lainnya (seperti kotak sambungan tegangan tinggi, reaktor tegangan tinggi, dll.)

Prinsip Operasi

Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe Interlock DXN8-T/Q beroperasi berdasarkan prinsip penggandengan medan listrik — sederhananya, perangkat ini menggunakan medan listrik tegangan tinggi dan sensor internal untuk bekerja. Ini mengadopsi pengambilan sampel non-kontak induktif, sehingga dapat mendeteksi status energi dan menunjukkannya dari jarak yang aman. Berbeda dengan detektor tipe kontak kuno, detektor ini tidak pernah menyentuh bagian aktif bertegangan tinggi secara langsung. Hal ini tidak hanya baik untuk memperpanjang masa pakai perangkat, namun juga membuatnya sangat aman bagi orang yang bekerja di lokasi.

Mari kita uraikan proses kerjanya langkah demi langkah, bagus dan mudah dimengerti:
Di dalam perangkat, terdapat tiga unit sensor independen. Setiap unit terhubung ke busbar tiga fase A, B, C dari sistem tegangan tinggi. Dengan cara ini, kita dapat mendeteksi status energiisasi ketiga fase tanpa melewatkan satu pun — tidak ada titik buta dalam perlindungan.

Saat memasang, ketiga sensor harus diatur secara ketat sesuai dengan standar keselamatan kelistrikan nasional. Mereka tidak menyentuh bagian aktif bertegangan tinggi sama sekali, dan menjaga jarak aman yang memadai. Hal ini sepenuhnya menghilangkan risiko kebocoran listrik atau korsleting, sehingga proses pemasangan dan penggunaan benar-benar aman.

Ketika peralatan bertegangan tinggi hidup, sensor akan menangkap sinyal medan listrik yang dipancarkan oleh bagian aktif. Di dalam sensor, sinyal ini diubah menjadi sinyal listrik yang stabil, yang kemudian dikirim ke modul daya layar.

Setelah modul daya menerima sinyal yang valid ini, modul daya akan membuat lampu indikator tiga fase di layar berkedip, yang dengan jelas menunjukkan bahwa peralatan bertegangan tinggi diberi energi. Jika tidak ada sinyal medan listrik yang terdeteksi (yaitu tidak ada tegangan), lampu indikator akan tetap mati, memberikan sinyal aman yang jelas.

Fungsi Indikasi Kesalahan

Selain fungsi dasar untuk menunjukkan status energi, Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe Interlock DXN8-T/Q ini juga membantu diagnosis kesalahan — sangat berguna untuk tim pemeliharaan di lokasi:

Mendeteksi kesalahan grounding satu fasa

Fase kesalahan ke indikator OFF

Fase normal hingga indikator masih berkedip

Memungkinkan lokasi kesalahan cepat tanpa alat tambahan

Mengurangi waktu henti dan upaya pemeliharaan

Keunggulan & Nilai Produk

1. Peningkatan keamanan

Peringatan visual instan

Mencegah kesalahan penilaian peralatan hidup

2. Biaya perawatan rendah

Struktur sederhana, tingkat kegagalan rendah

Masa pakai 8–10 tahun

Pengoperasian bebas perawatan

3. Kompatibilitas yang kuat

Cocok untuk sebagian besar sistem HV dalam ruangan

Kompatibel dengan berbagai merek peralatan

Menyederhanakan pengadaan

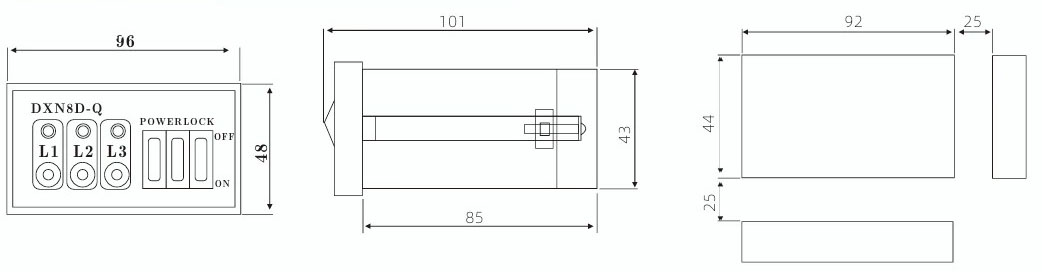

Bentuk dan ukuran bukaan

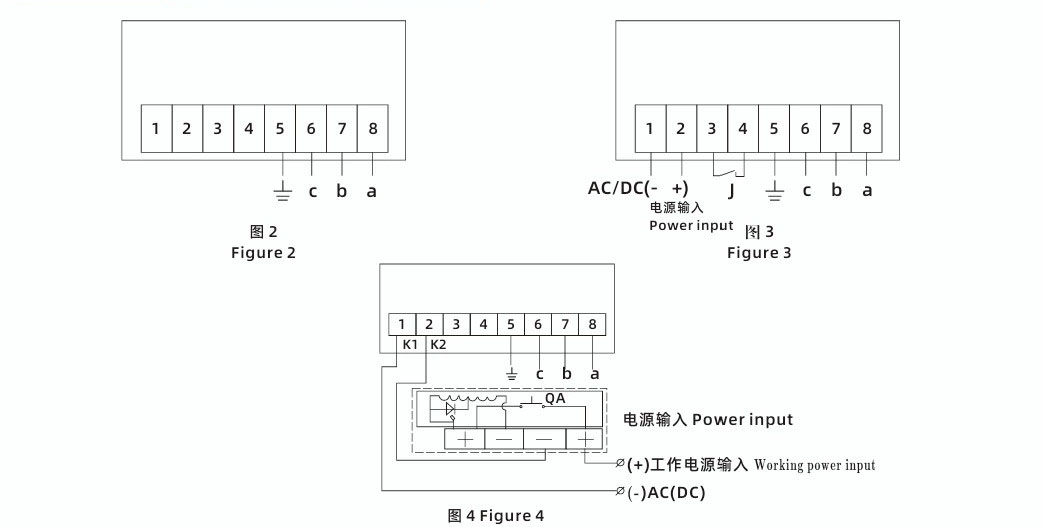

Diagram pengkabelan tampilan belakang
