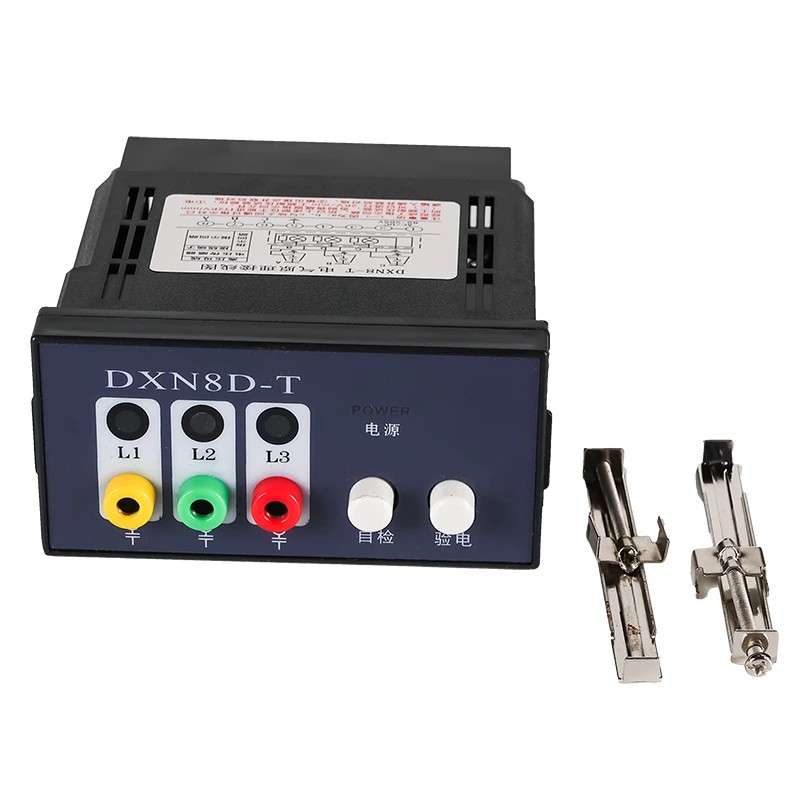

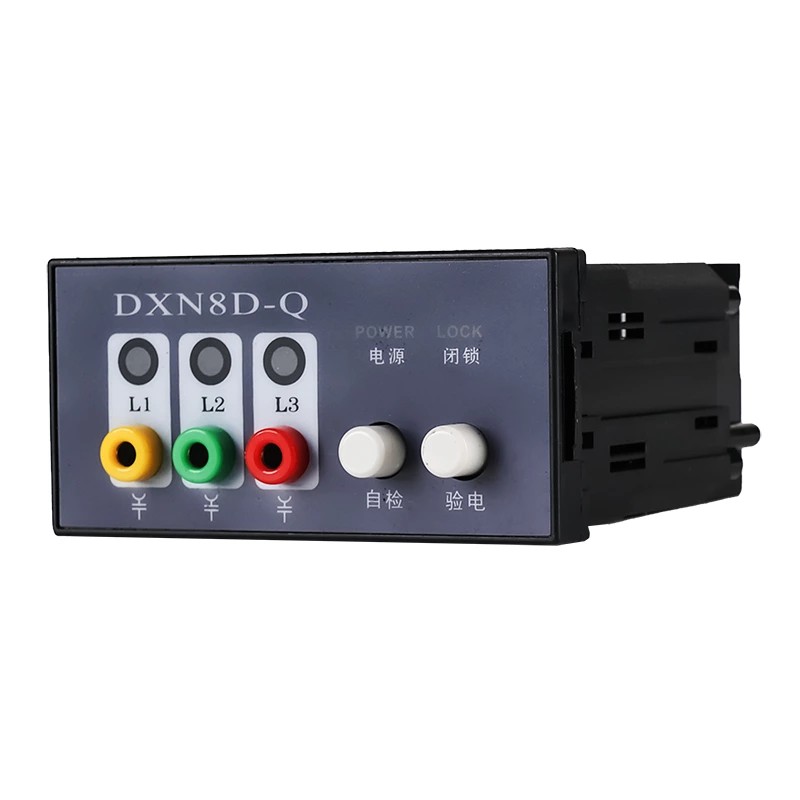

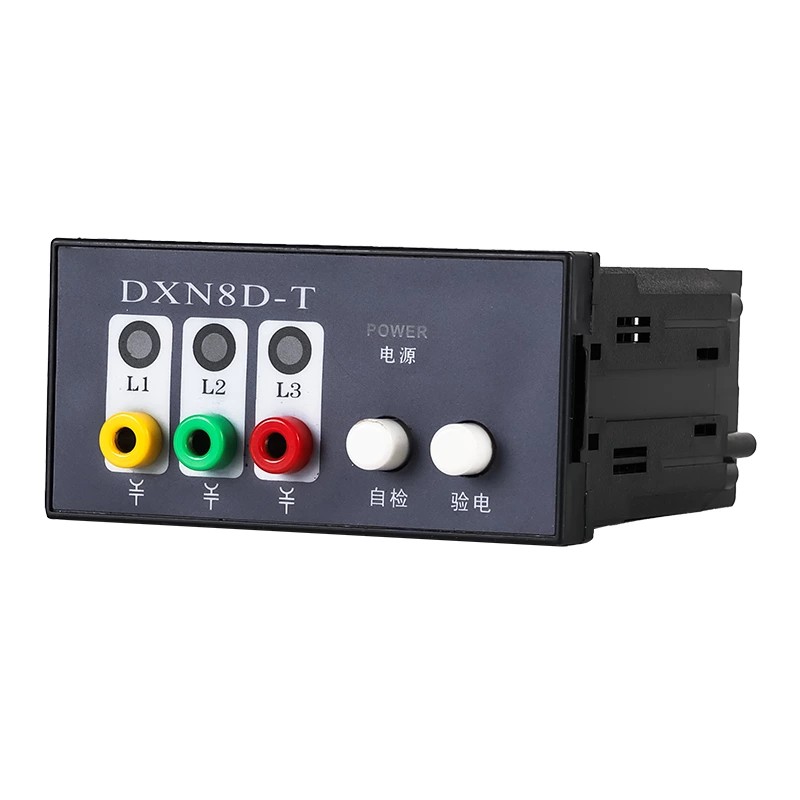

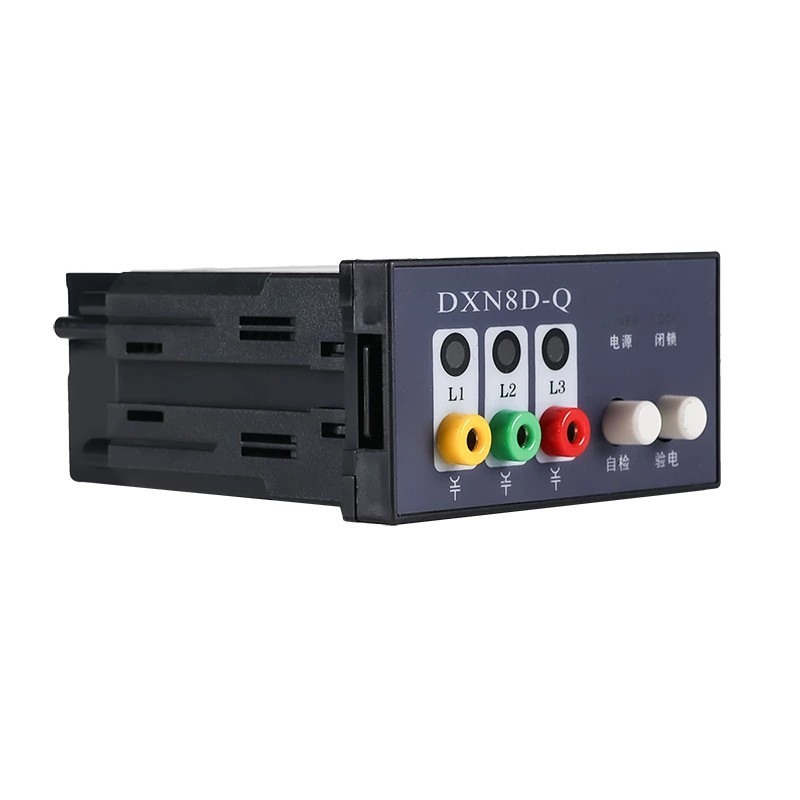

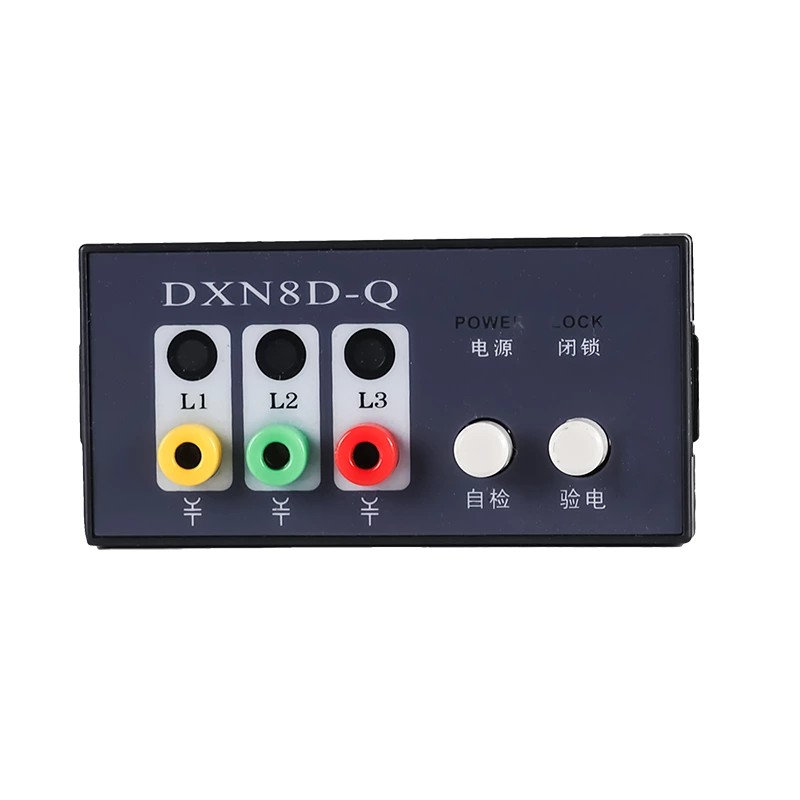

Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe DXN8-Q/T

Didukung oleh aplikasi lapangan yang telah terbukti dan validasi teknik, Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe DXN8-Q/T dari pabrik Comewill menawarkan peningkatan keselamatan praktis untuk lingkungan bertegangan tinggi. Perangkat ini memungkinkan konfirmasi visual instan mengenai status energi sekaligus mencegah pengoperasian yang tidak aman melalui penguncian otomatis.

Apa itu Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe DXN8-Q/T?

Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Tipe DXN8-Q/T adalah perangkat keselamatan fungsi ganda yang mengintegrasikan indikasi energiisasi dan perlindungan penguncian mekanis. Dirancang untuk sistem switchgear 6–40kV dalam ruangan, sistem ini menggunakan teknologi penginderaan medan listrik non-kontak untuk mendeteksi keberadaan tegangan dan memberikan peringatan visual langsung, sekaligus mencegah akses tidak sah atau tidak aman ke peralatan berenergi.

Fitur utama:

1. Mekanisme Perlindungan Keamanan Ganda

LED terang berkedip dengan jelas menunjukkan status tegangan tinggi hidup

Penguncian otomatis mencegah pembukaan pintu switchgear saat diberi energi

Rilis instan ketika tegangan dilepas

Menghilangkan risiko kesalahan pengoperasian dan sengatan listrik

2. Teknologi Deteksi Non-kontak

Prinsip kopling medan listrik memastikan penginderaan aman

Tidak ada kontak langsung dengan bagian aktif

Meningkatkan keamanan dan memperpanjang umur perangkat

3. Desain Industri yang Tahan Lama

Housing ABS tahan api

Tahan terhadap debu, kelembapan, dan fluktuasi suhu

Umur panjang 8-10 tahun tanpa perawatan

4. Instalasi Cepat & Terstandar

Lubang pemasangan yang sudah dibor sebelumnya

Kit aksesori lengkap disertakan

Tidak diperlukan alat khusus atau pengaturan rumit

Instalasi selesai dalam beberapa menit

5. Kemampuan Indikasi Kesalahan

Mengidentifikasi kesalahan grounding satu fasa

Indikator fase kesalahan mati secara otomatis

Mempercepat pemecahan masalah dan mengurangi waktu henti

Prinsip Operasi

Penginderaan Medan Listrik → Konversi Sinyal → Peringatan LED → Saling Bertautan → Indikasi Kesalahan

Perangkat Tampilan Langsung Tegangan Tinggi Dalam Ruangan Comewill (Model DXN8-Q/T) menggunakan teknologi penggandengan medan listrik dan penginderaan non-kontak untuk memantau status langsung peralatan 6–40kV secara real-time dengan aman dan terus-menerus. Perangkat ini menampung tiga sensor internal independen, masing-masing sesuai dengan busbar fase A, B, dan C; sensor ini menghasilkan sinyal dengan mendeteksi medan listrik tegangan tinggi dan mengirimkannya ke modul tampilan.

Saat peralatan hidup, indikator LED berkedip, dan mekanisme penguncian mekanis secara bersamaan dan otomatis mengunci pintu kabinet switchgear. Ketika tegangan dihilangkan, indikator akan mati, dan mekanisme interlocking secara otomatis terlepas—sehingga mencapai kombinasi intuitif dari indikasi status langsung dan perlindungan anti-salah operasi berbasis interlocking. Jika terjadi gangguan tanah satu fasa, indikator untuk fasa yang mengalami gangguan akan padam sementara indikator untuk dua fasa lainnya terus menyala, sehingga memudahkan lokalisasi gangguan di lokasi secara cepat.

Aplikasi

Tipe DXN8/QT banyak digunakan pada sistem distribusi tegangan tinggi dalam ruangan, antara lain:

Switchgear tegangan menengah (6–40kV)

Sistem busbar masuk

Pemutus sirkuit dan lemari kontrol

Instalasi transformator

Kotak persimpangan dan reaktor tegangan tinggi

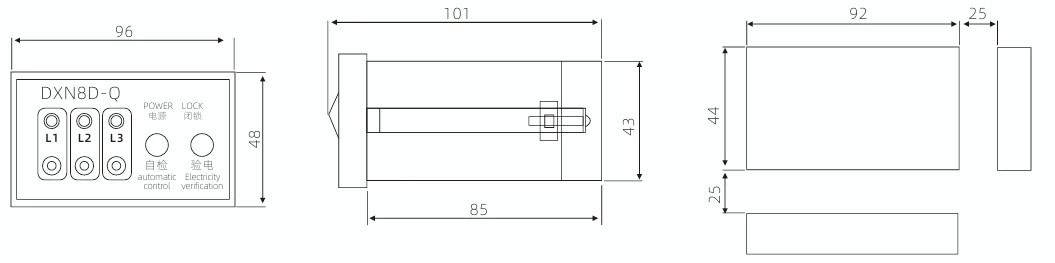

Bentuk dan ukuran bukaan

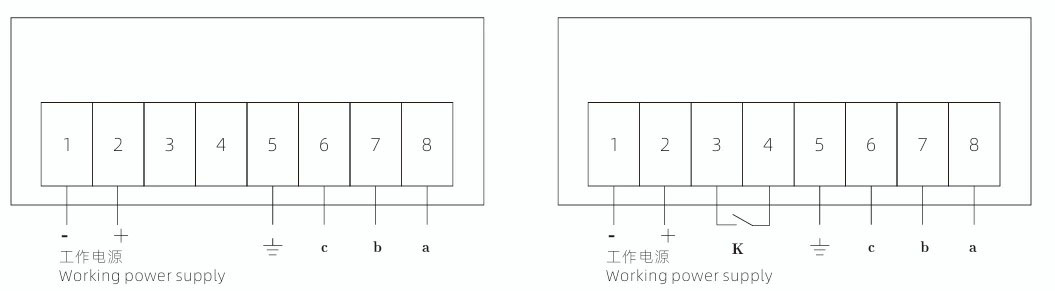

Diagram pengkabelan tampilan belakang
