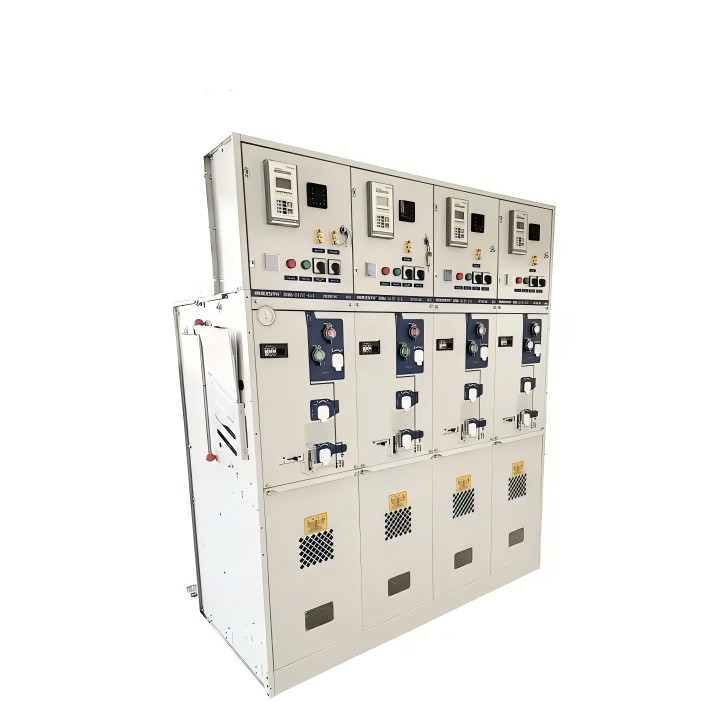

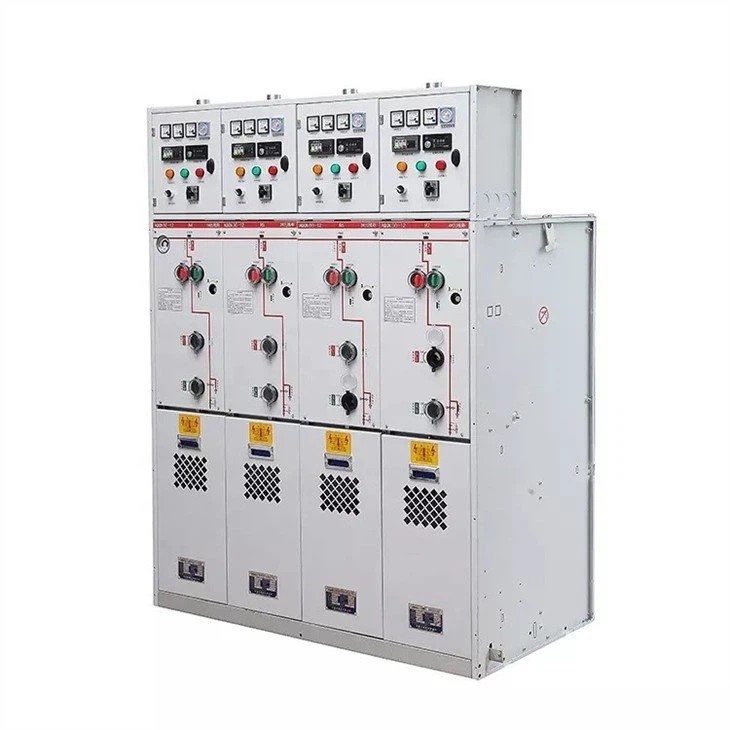

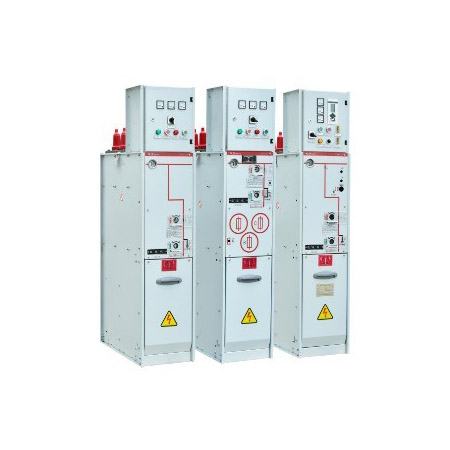

Switchgear Berisolasi Gas Unit Utama Cincin 24kV SF6

Mencari Switchgear Berinsulasi Gas SF6 Unit Utama Cincin 24kV yang berkualitas? Pabrik Comewill menawarkan solusi RMU modular yang serbaguna. Dengan tegangan pengenal hingga 24kV dan tingkat kebocoran di bawah 0,25‰, switchgear kami mengintegrasikan pemutus sirkuit vakum/SF6 dan sakelar beban 3 stasiun.

Keunggulan Produk

Teknologi Pengelasan Laser Robot: Tidak seperti pengelasan manual yang rentan terhadap celah mikroskopis, "kantong udara" (tangki gas) SF6 kami disegel menggunakan robot yang presisi. Hal ini memastikan tingkat kebocoran ≤0,25‰ per tahun, jauh melebihi persyaratan standar.

Umur Listrik yang Panjang: Sakelar Beban: Mencapai level E3, tingkat tertinggi untuk pengoperasian peralihan yang sering.

Pemutus Sirkuit: Mencapai level E2, memastikan kinerja pemutusan arus pendek yang kuat tanpa penggantian kontak yang sering.

Ketahanan Lingkungan: Dengan peringkat IP67, komponen tegangan tinggi utama sepenuhnya terlindungi dari debu dan perendaman sementara di dalam air, menjadikan Switchgear Terisolasi Gas SF6 Unit Utama Cincin 24kV cocok untuk wilayah pantai yang lembap atau pabrik industri yang berdebu.

Keselamatan Operasional: Tekanan gas dibatasi secara ketat pada 1,4 bar, dan desain sakelar beban 3 stasiun memastikan posisi "Bumi Tertutup-Bumi" yang jelas, sepenuhnya divalidasi berdasarkan laporan pengujian jenis.

Parameter produk:

* Unit utama cincin isolasi SF6
* Switchgear distribusi tegangan menengah dalam ruangan
*Tegangan terukur: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
* Lantai berdiri
*Tingkat kebocoran tahunan ≤0,25‰ per tahun
*Tekanan gas SF6 pada 20℃ adalah 0,4bar (tekanan relatif)
*Standar: IEC, ANSI, GB

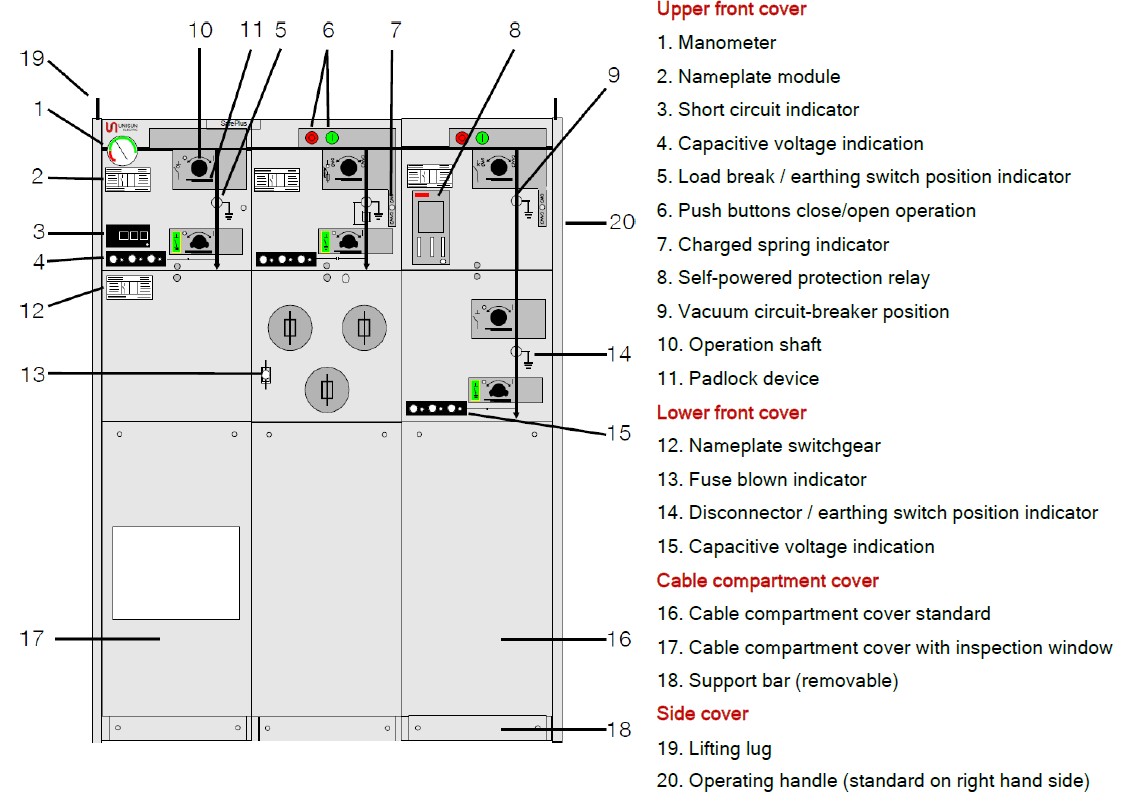

Perakitan luar

Tanggal teknis kabinet C

Tersedia dengan tegangan penahan frekuensi daya 42kV

Tanggal teknis kabinet F

1)         Dibatasi oleh sambungan sekering tegangan tinggi
2)         Tersedia dengan tegangan penahan frekuensi daya 42kV

Tanggal teknis kabinet V

1)         Tersedia dengan frekuensi daya 42kV yang menahan tegangan
2)         Tergantung pada jenis bushing yang digunakan
3)         Antarmuka A – 12,5kA/1dtk, antarmuka B – 16kA/1dtk

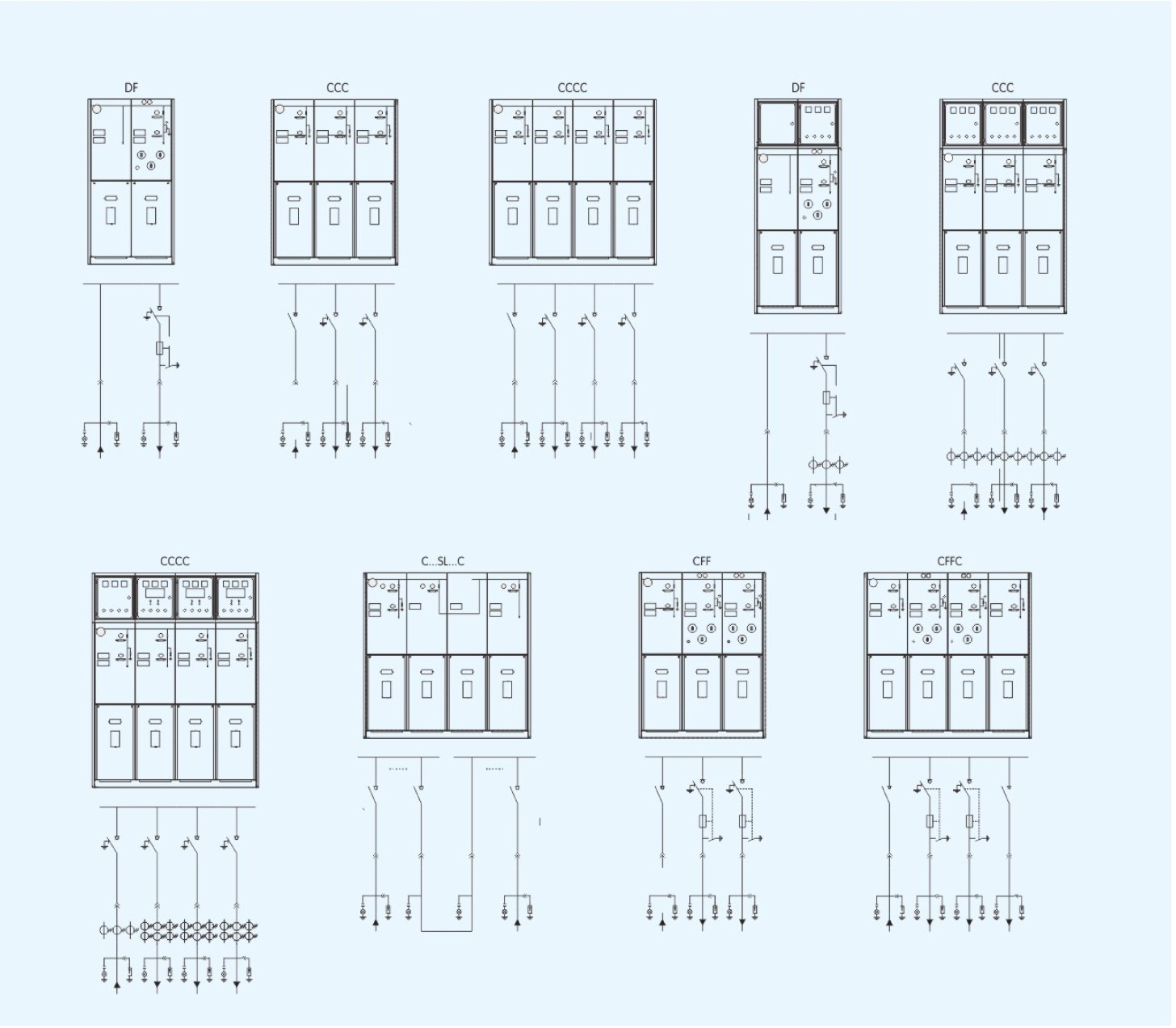

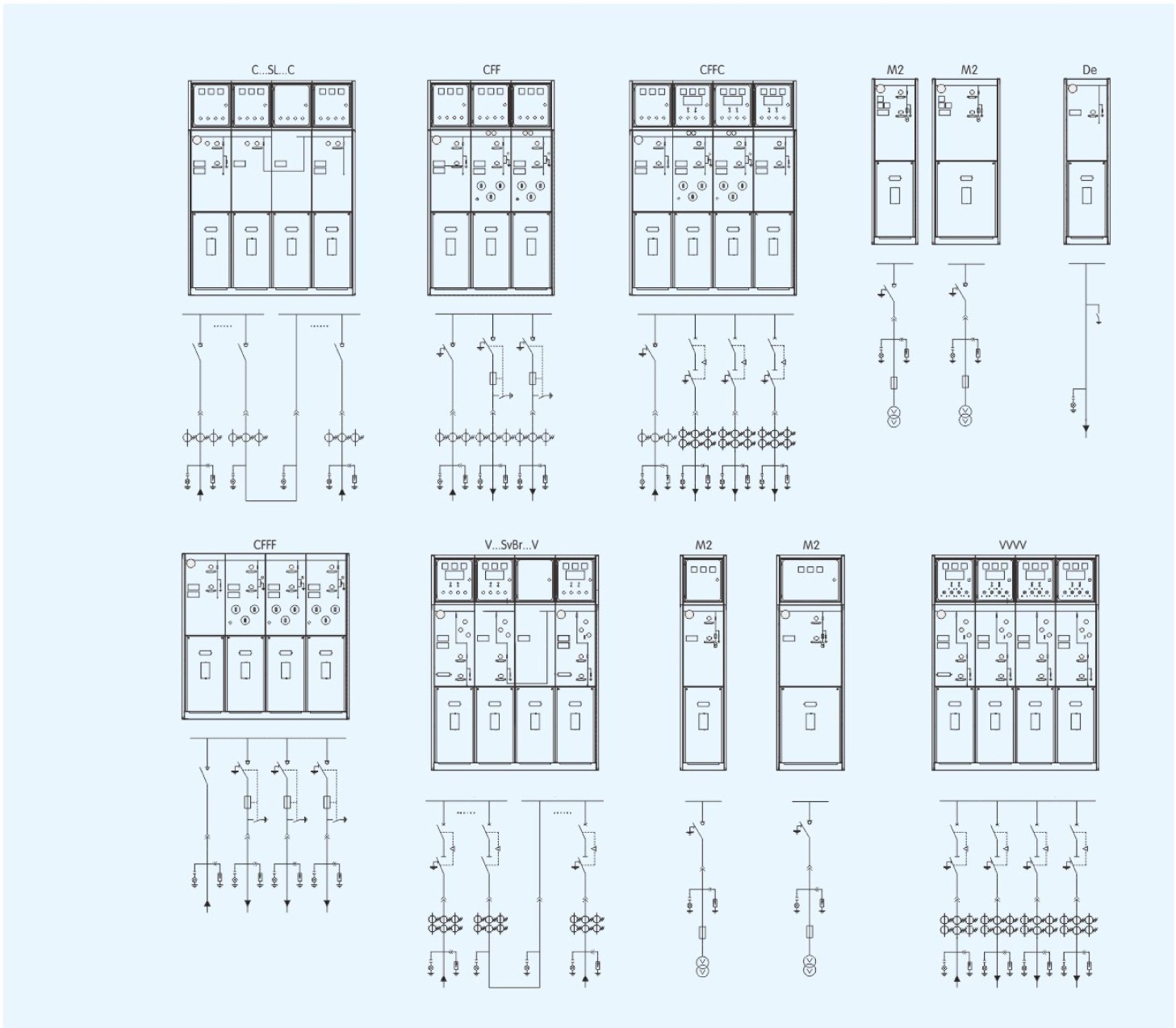

Skema infrastruktur

Pertanyaan Umum

Q1: Berapa tegangan pengenal maksimum untuk seri RMU Anda?

J: Meskipun model andalan kami adalah unit 24kV, jangkauan kami mencakup 3,3kV hingga 40,5kV untuk memenuhi berbagai persyaratan jaringan listrik internasional.

Q2: Dapatkah saya memilih antara Pemutus Sirkuit Vakum dan SF6?

J: Ya. Di kabinet "V" kami, kami menawarkan kedua opsi. Pemutus vakum sering kali lebih disukai karena perawatannya yang rendah, sedangkan pemutus SF6 tersedia berdasarkan beban spesifik dan kebutuhan lingkungan.

Q3: Bagaimana Anda memastikan tekanan gas tetap aman?

A: Kami menggunakan tekanan relatif 0,4 bar (pada 20°C) dan batas maksimal 1,4 bar. Setiap unit dilengkapi pengukur tekanan dengan kontak tambahan untuk pemantauan jarak jauh dan alarm.

Q4: Apakah peralatan ini cocok untuk lingkungan luar ruangan yang keras?

J: Ya. Meskipun RMU adalah desain dalam ruangan, tangki inti SF6 diberi peringkat IP67. Jika ditempatkan di kios luar ruangan yang tepat (gardu induk kompak), tanaman ini tumbuh subur di daerah dengan kelembapan tinggi atau polusi tinggi.
