Transformator Arus LMZK-10

Comewill, sebagai produsen dan pemasok Tiongkok terkemuka, menyediakan transformator arus LMZK-10 untuk Anda, yang menawarkan keunggulan inti termasuk ukuran yang ringkas, inti yang dapat dilepas untuk kemudahan pemasangan, dan pengukuran presisi tinggi menggunakan baja silikon impor. Ini dirancang khusus untuk switchgear kompak 10kV.

Trafo arus LMZK-10 ini memiliki keunggulan inti seperti ukuran kecil, ringan, dapat dialihkan, dan pemasangan yang mudah, serta sangat cocok untuk kebutuhan pengadaan switchgear jaringan cincin berinsulasi penuh yang ringkas. Sangat cocok untuk digabungkan dengan peralatan terminal jarak jauh seperti RTU dan FTU untuk membentuk unit pengambilan sampel, memberikan solusi komprehensif dan dukungan data untuk keseluruhan sistem. Setelah pengadaan dan pemasangan, tidak perlu memodifikasi kabel asli. Ini dapat langsung dipasang pada kabel masuk dan keluar yang terhubung, menjadikan pengoperasian menjadi sederhana dan cepat, sehingga secara signifikan mengurangi biaya pemasangan teknik. Saat ini, telah banyak digunakan dalam seri switchgear jaringan cincin berinsulasi penuh kompak seperti SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, dll., dan juga cocok untuk pengadaan dan kebutuhan pendukung gardu induk gabungan, kotak distribusi kabel dan peralatan lainnya.

Dari segi bahan inti dan proses, trafo arus LMZK-10 menggunakan lembaran baja silikon permeabilitas tinggi impor berkualitas tinggi sebagai bahan magnet, yang memiliki karakteristik inti besi yang dapat dilepas dan rugi-rugi rangkaian magnet yang rendah. Resin dicetak secara vakum di dalam cangkang plastik tahan api, dengan ketahanan terhadap kelembapan yang sangat baik, kinerja yang stabil, dan tidak perlu perawatan lebih lanjut, yang memenuhi persyaratan efektivitas biaya pembelian untuk penggunaan jangka panjang. Selama pemasangan, jepit kedua cincin setengah lingkaran ke kabel yang dipisahkan fase dan kencangkan dengan klem agar menyatu sempurna dengan kabel, menciptakan tampilan yang indah dan terkoordinasi. Produk ini cocok untuk skenario pengadaan kabel 10KV dengan spesifikasi mulai dari 35mm² hingga 400mm². Penjepit terbuat dari bahan baja tahan karat berkualitas tinggi, kokoh dan andal. Tidak ada arus eddy yang dihasilkan selama penggunaan, memastikan pengoperasian peralatan yang aman.

Persyaratan teknis untuk lingkungan kerja dan instalasi-trafo arus LMZK-10

Faktor daya pada sisi beban harus memenuhi COS φ=0,8 (menunjukkan karakteristik histeresis).
Arus sekunder terukur dapat dipilih dari spesifikasi 5A atau 1A untuk memenuhi kebutuhan sistem tenaga yang berbeda.
Kisaran suhu lingkungan: Batas bawah adalah -5 ℃, batas atas adalah 40 ℃, dan suhu rata-rata harian tidak boleh melebihi 30 ℃.
Frekuensi pengoperasian terukur mendukung dua standar umum: 50Hz atau 60Hz.
Ketinggian pemasangan peralatan harus dikontrol pada 1000 meter atau lebih rendah.
Tingkat pencemarannya memenuhi standar Level II dan sesuai untuk lingkungan industri konvensional.

Produksi dan inspeksi produk secara ketat mengikuti standar nasional GB20840.1 dan GB20840.2.

DATA TEKNIS

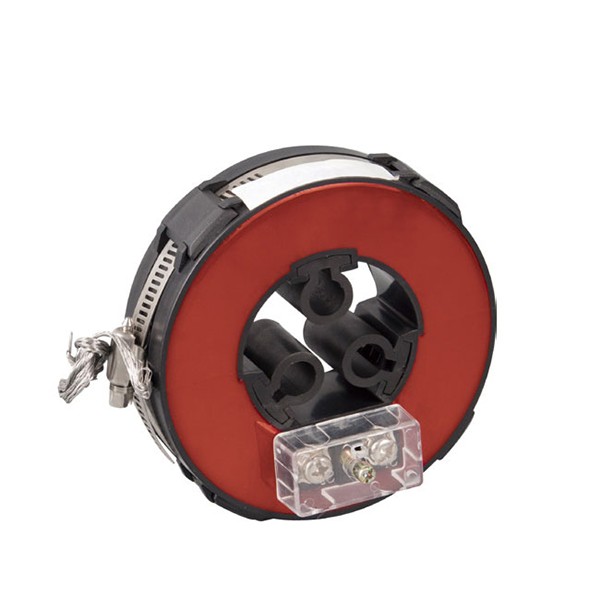

LMZK1

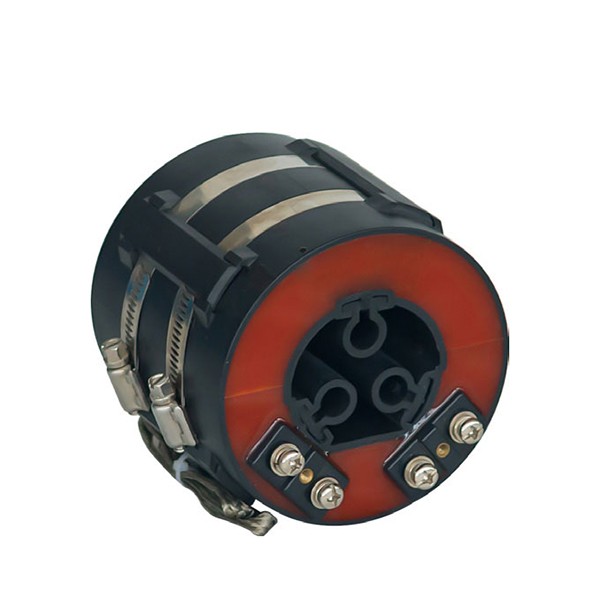

LMZK2

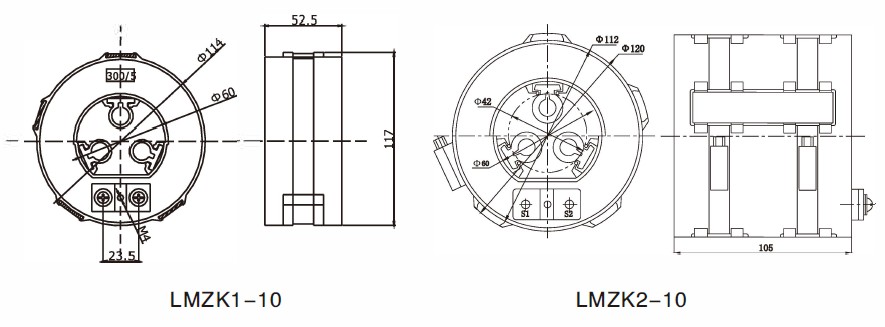

Dimensi Garis Besar
