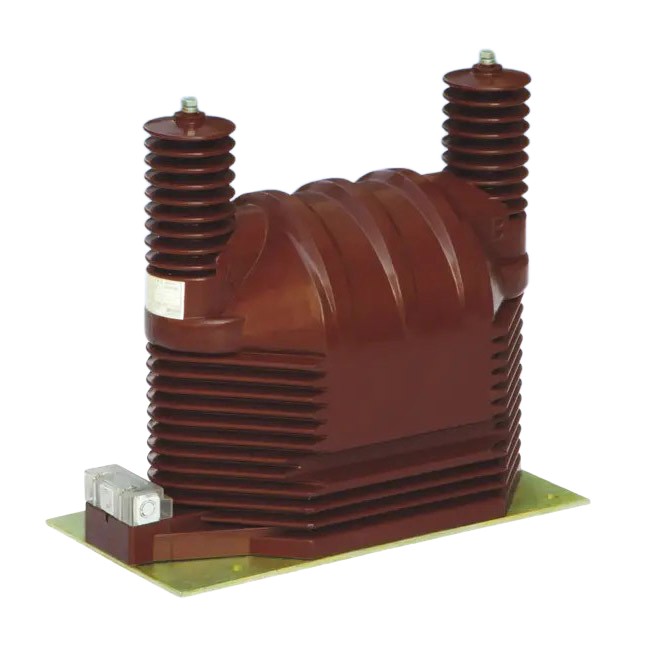

Dibuat dengan bahan isolasi terbaik, Transformator Tegangan JDZ9-35Q berkualitas tinggi yang dibuat oleh Comewill, produsen profesional di Tiongkok, memiliki desain yang kompak namun tangguh. Artinya, bahan ini dapat bertahan dengan baik secara mekanis dan menawarkan isolasi listrik yang kokoh—tidak mengurangi daya tahan. Setiap model juga memiliki kekhasannya masing-masing: JDZ9-35Q menangani kelembapan seperti seorang profesional, sehingga sempurna untuk tempat yang lembap atau basah. JDZ9-35G, sebaliknya, hadir dengan perlindungan tegangan lebih yang kuat—menjaga sistem kelistrikan Anda aman dari lonjakan tegangan mendadak.
Baik Anda menggunakan Transformator Tegangan JDZ9-35Q di gardu induk, pabrik industri, atau jaringan distribusi daya, kedua model memberikan pengukuran tegangan yang konsisten dan akurat dalam jangka panjang. Mereka tidak hanya menyelesaikan pekerjaan—mereka membuat sistem kelistrikan Anda lebih aman dan efisien untuk dijalankan.
Tegangan terukur: 35kV (sisi primer)
Rasio transformasi terukur: 35000/100 V (beberapa model mendukung konfigurasi multi belitan)
Tingkat akurasi: 0,2, 0,5, 1,0, 3,0, 6P (beberapa model mendukung tingkat kombinasi, seperti 0,2/0,5/6P)
Tingkat insulasi terukur: 40,5/95/200 kV (beberapa model berukuran 42/95/185 kV)
Output maksimum: 1000 VA (model tertentu dapat mencapai hingga 2000 VA)
Pengecoran resin epoksi tertutup sepenuhnya, tahan terhadap polusi dan kelembapan, cocok untuk daerah tropis.
Pemasangan pelat bawah, ukuran ringkas, mendukung pemasangan ke segala arah.
Kotak terminal keluaran sekunder dapat mengarahkan kabel ke berbagai arah dan memiliki desain anti maling.
Pengukuran energi, pemantauan tegangan, dan proteksi relai pada sistem tenaga listrik.
Trafo Tegangan JDZ9-35Q juga dapat dipasang pada tipe KYN-35 dan switchgear tegangan tinggi lainnya.

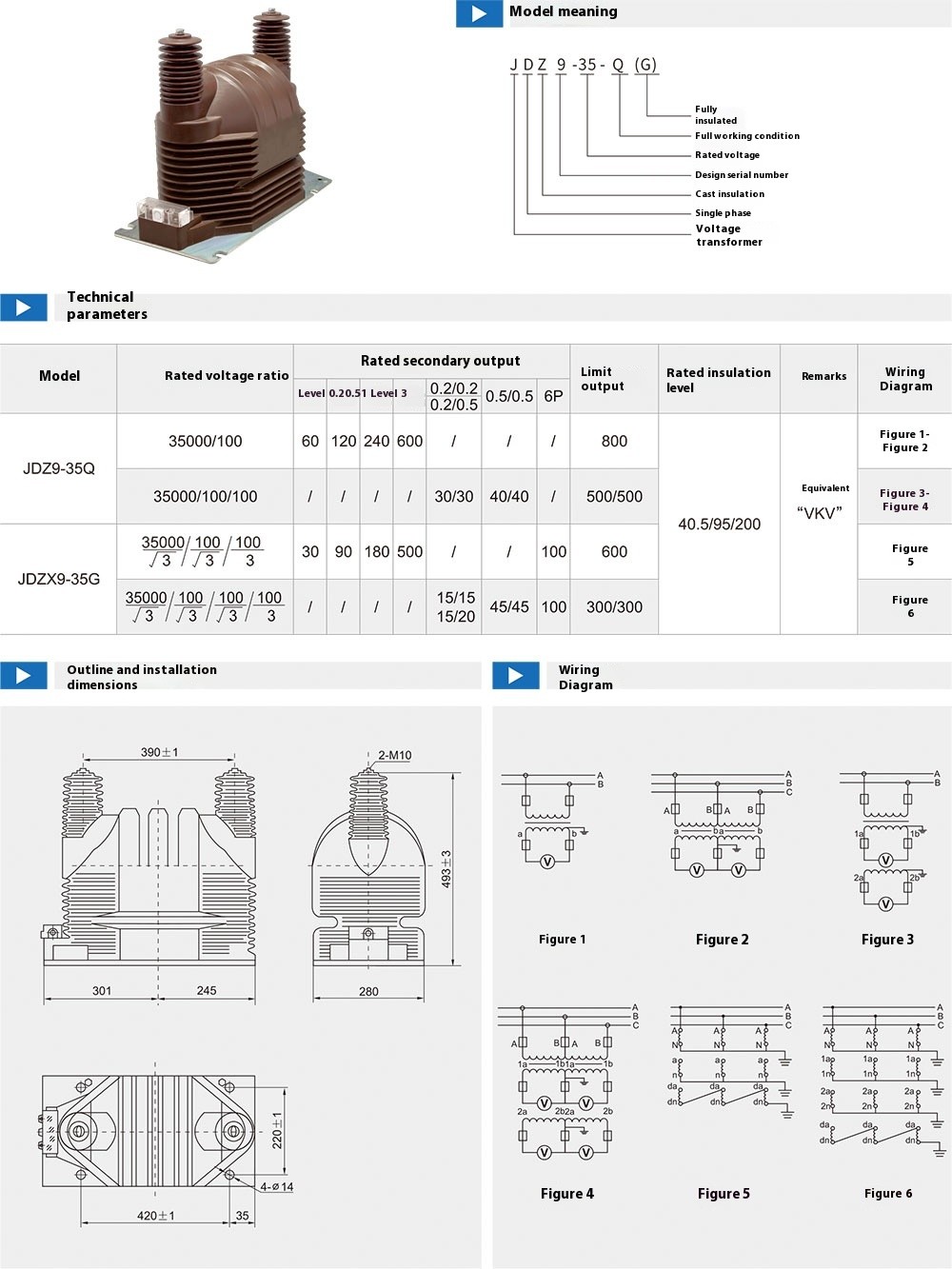

| Jenis | rasio tegangan terukur (kV) | Nilai output sekunder (VA) | Output maksimum (VA) | tingkat isolasi yang ditentukan (kV) | Diagram pengkabelan | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0.1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Gambar 1-2 |
| 35/0.1/0.1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Gambar 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Gambar 5 | |
| 35 /0.1/0.1/0.1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Gambar 6 | ||
