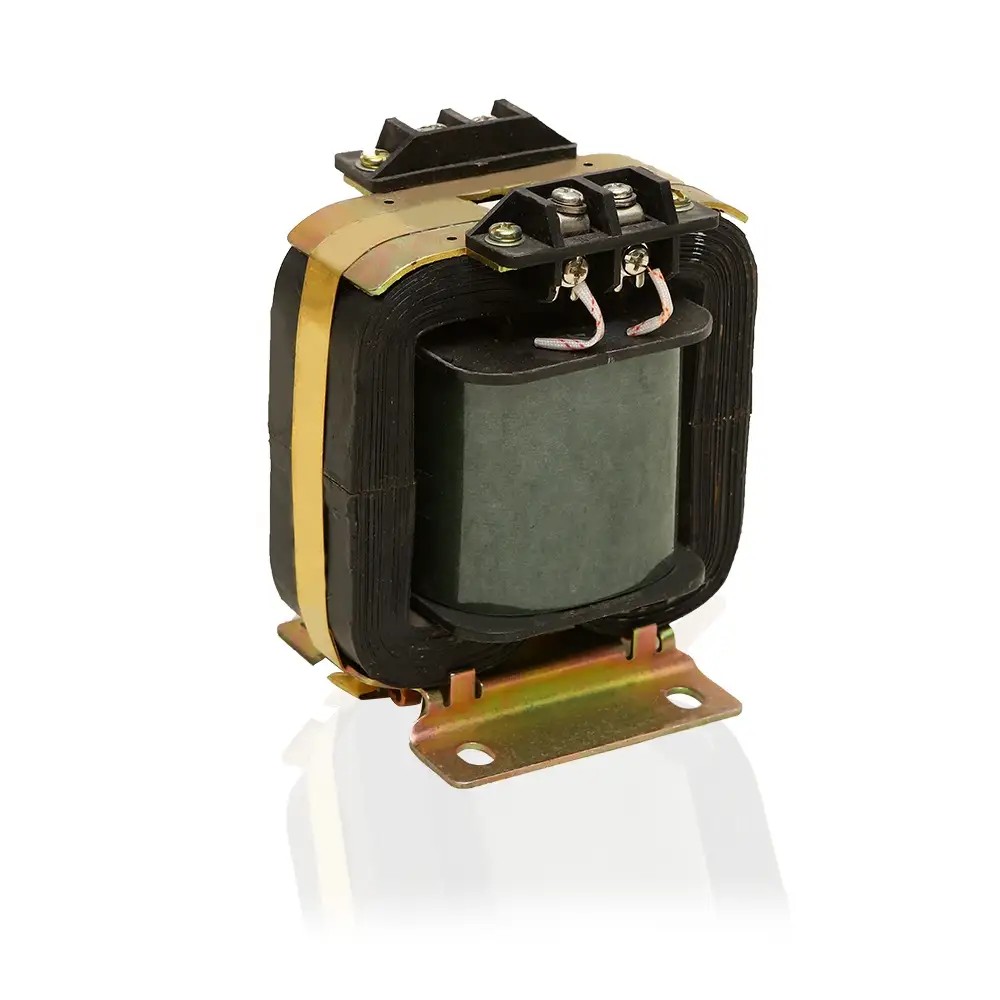

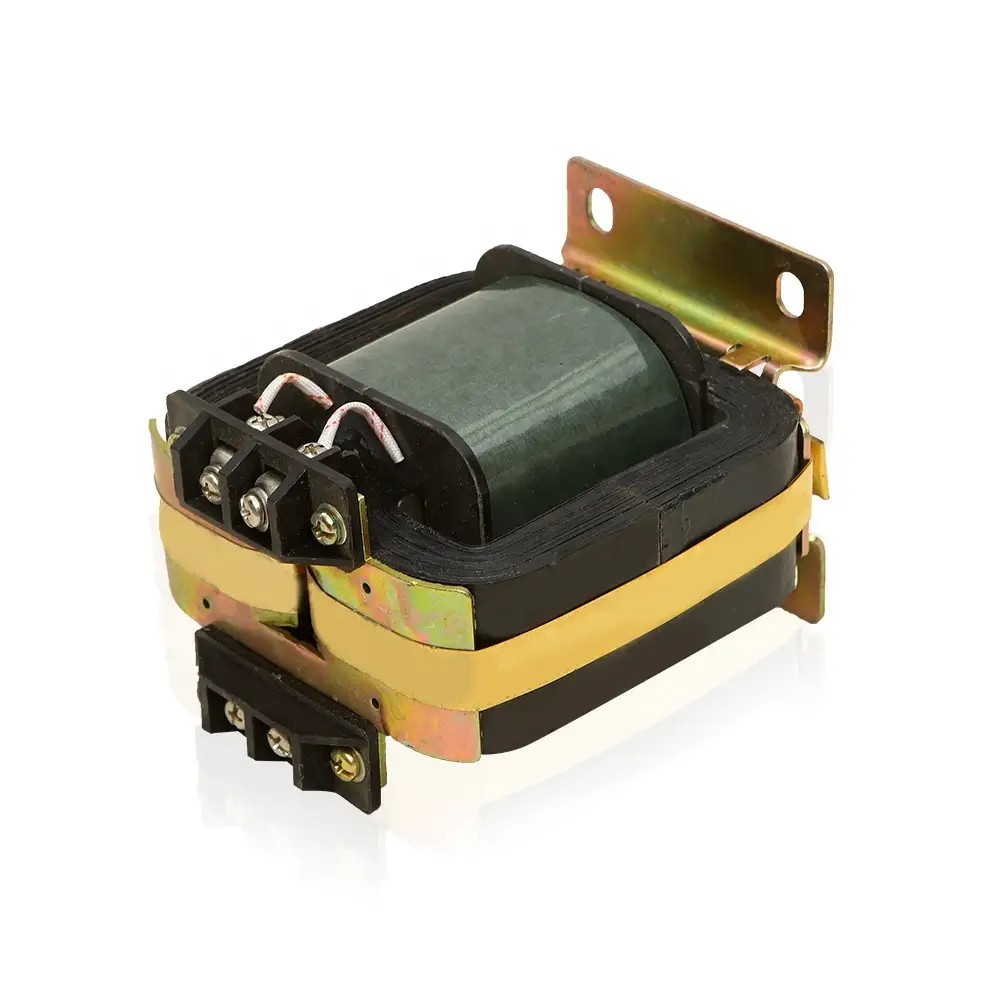

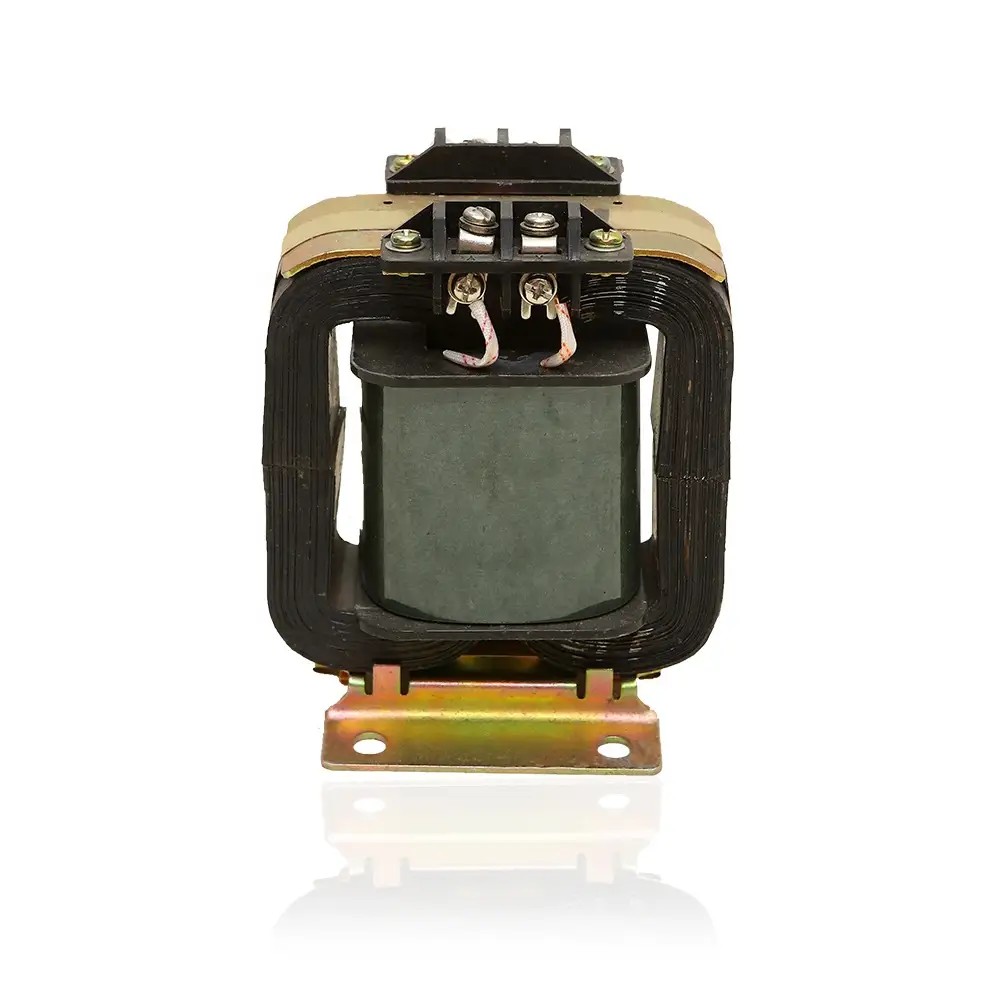

JDG4-0,5 Trafo Tegangan

Sebagai Produsen China profesional, Comewill menawarkan Transformator Tegangan JJDG4-0,5, yang dirancang untuk pengukuran tegangan yang akurat, pengukuran energi, dan perlindungan relai. Dibuat dengan kerangka fenolik termoset yang kokoh dan inti baja silikon berkualitas tinggi, produk ini mematuhi standar GB1207 dan IEC60044-2.

Konstruksi kokoh: rangka plastik fenolik termoset yang kuat dipadukan dengan inti baja silikon canai dingin berkualitas tinggi. Bangunan kokoh ini memberikan tiga fungsi yang harus dimiliki untuk kebutuhan pengadaan kami: pengukuran tegangan tepat waktu, pengukuran energi yang andal, dan perlindungan relai yang stabil—semuanya penting untuk menjaga infrastruktur sistem tenaga listrik berjalan lancar. Produk ini memenuhi semua persyaratan untuk standar GB1207 domestik dan norma internasional IEC60044-2:2003, memenuhi standar kualitas dan kepatuhan yang ketat yang ditetapkan perusahaan kami untuk proyek pengadaan.

Dibuat dengan mempertimbangkan prioritas pengadaan inti kami—akurasi, keselamatan, dan masa pakai yang lama—JDG4-0.5 Tegangan Transformator sangat cocok untuk kebutuhan kami saat melengkapi instrumen pengukuran atau sistem relai pelindung. Desainnya yang ringkas namun kokoh tahan terhadap beban berlebih dan terus bekerja secara konsisten bahkan dalam kondisi dalam ruangan yang berat, sehingga secara langsung meningkatkan efisiensi dan keamanan sistem tenaga yang kami terapkan. Baik untuk pembelian dalam jumlah besar atau peningkatan peralatan yang ditargetkan, trafo ini terbukti menjadi pilihan yang dapat dipercaya dan hemat biaya yang selaras dengan persyaratan kualitas pengadaan dan kebutuhan fungsional perusahaan kami.

Spesifikasi

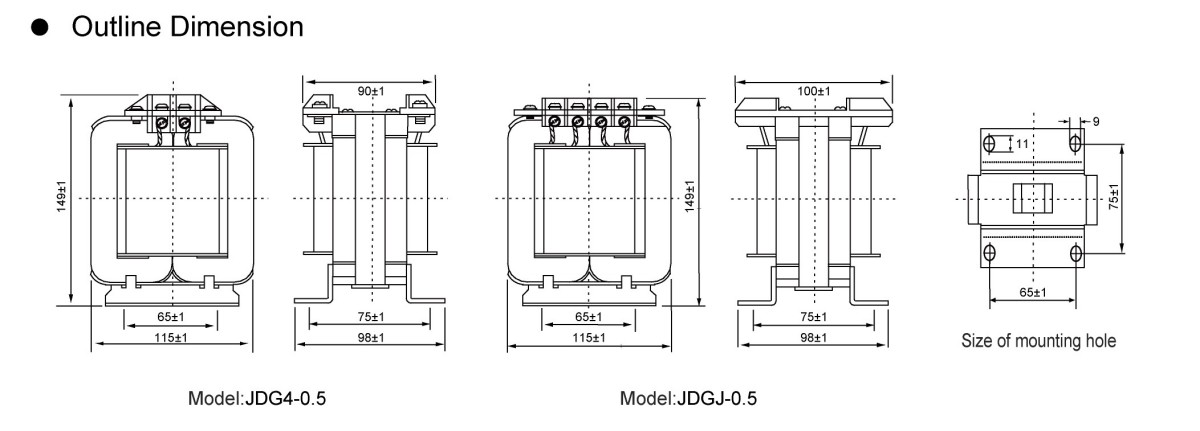

Garis Besar dan Dimensi Pemasangan

JDG4-0.5 Dimensi Pemasangan Trafo Tegangan Rendah Dalam Ruangan

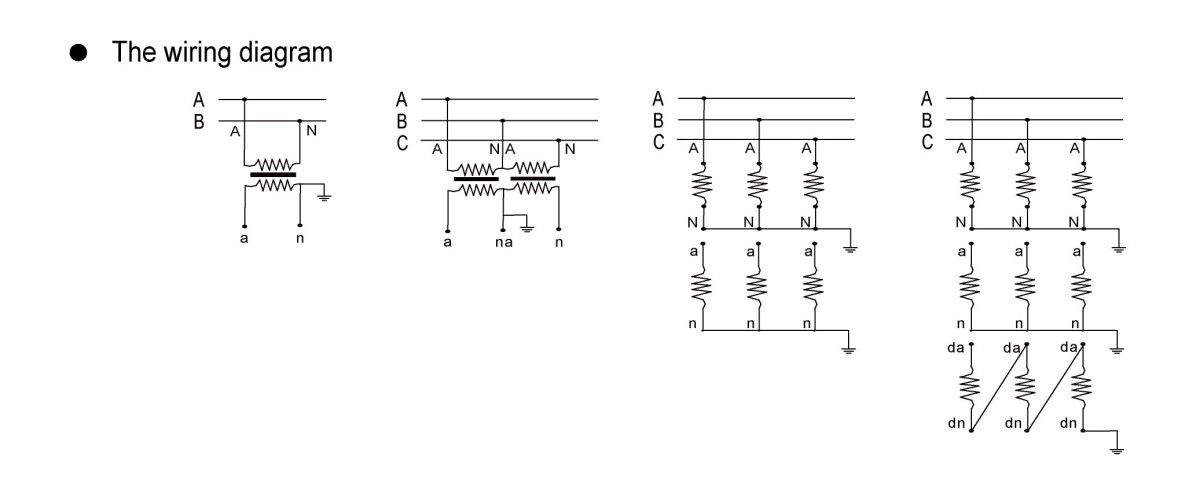

Metode Penyambungan Transformator Tegangan

Solusi Koneksi Transformator Tegangan Berorientasi Pengadaan untuk Welcome (Wenzhou) Electric Co., Ltd

Saat memilih dan membeli transformator tegangan (PT) dari pabrik kami, ada tiga skema sambungan khusus yang menonjol karena kepraktisan tekniknya—masing-masing disesuaikan dengan kebutuhan sistem dan prioritas fungsional yang berbeda, sehingga memastikan keselarasan dengan standar pengadaan proyek:

1. Koneksi Grounded Bintang (Y-Y).
Khusus untuk sistem tenaga listrik dengan titik netral yang tidak dibumikan atau yang dibumikan melalui koil penekan busur, sambungan ini mengharuskan terminal netral belitan primer untuk dibumikan secara langsung. Nilai pengadaan intinya terletak pada pengukuran tegangan fase-ke-tanah yang tepat, yang merupakan persyaratan yang tidak dapat dinegosiasikan untuk pemantauan kondisi isolasi dalam arsitektur sistem tersebut.
2. Sambungan Delta V-V Tidak Lengkap
Dibangun menggunakan dua PT fase tunggal, skema ini berinteraksi dengan tegangan saluran UAB dan UBC dari jaringan listrik untuk membentuk struktur delta yang tidak lengkap. Pilihan terbaik untuk pengadaan pada jaringan bertegangan 20kV dan di bawahnya yang tidak dibumikan/koil penekan busur, produk ini unggul dalam deteksi tegangan antar fasa. Pertimbangan pengadaan yang penting: alat ini tidak memiliki kemampuan untuk mengukur tegangan fasa ke tanah, sehingga tidak cocok untuk skenario yang memerlukan pemantauan tegangan penuh.
3. Buka Koneksi Delta Multi-Winding
Dibentuk oleh tiga PT tiga belitan fase tunggal, konfigurasi ini mengadopsi kabel YN, yn, d11 atau YN, y, d11—dengan netral belitan bintang sekunder dibumikan melalui fase B. Sebagai pilihan pengadaan serbaguna, ini mengakomodasi semua level tegangan, khususnya sistem 3~15kV. Belitan sekunder memberikan fungsi ganda (pengukuran tegangan antarfasa dan fasa ke tanah), sedangkan desain delta terbuka pada belitan sekunder bantu mendukung koneksi ke monitor isolasi, relai jaringan yang tidak dibumikan, atau perangkat perlindungan sistem pembumian langsung—memperluas penerapannya di berbagai skenario pengadaan.
