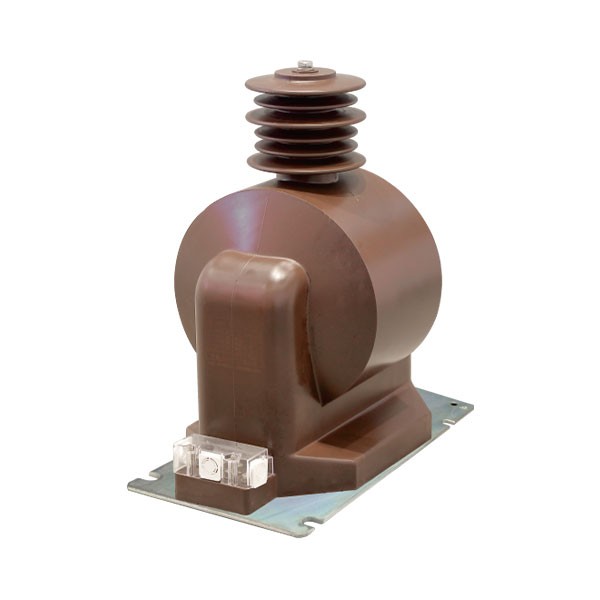

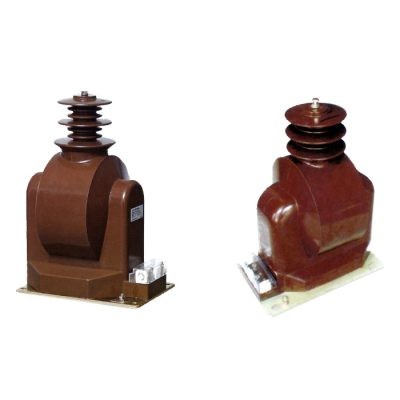

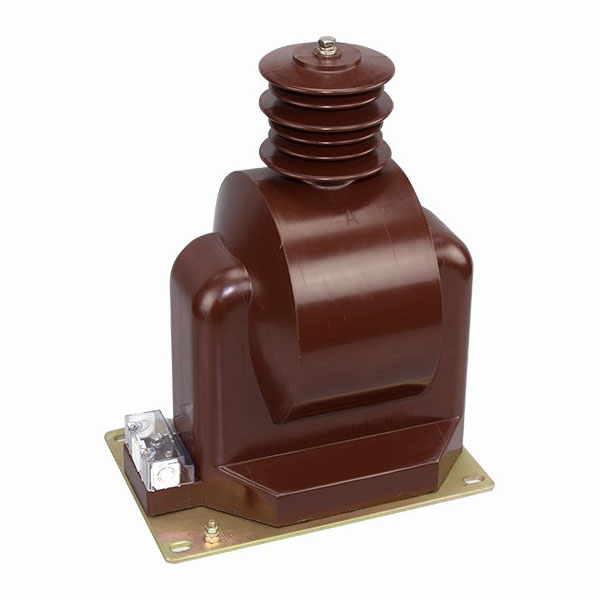

Dirancang dengan insulasi pengecoran resin epoksi dan struktur luar ruangan yang tertutup sepenuhnya, Transformator Tegangan JDZX9-35D/290 kualitas pabrik Comewill memastikan presisi tinggi, daya tahan yang kuat, dan keandalan jangka panjang. Ini banyak digunakan dalam pengukuran energi, pemantauan tegangan, dan perlindungan relai, menjadikannya solusi ideal untuk jaringan listrik modern dan aplikasi industri.

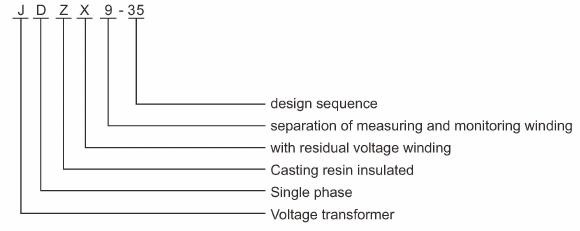

Selamat Datang (Wenzhou) Electric Co., Ltd transformator tegangan JDZX9-35, model ini berisi informasi struktural dan penggunaan utama, yang dapat dengan mudah dibongkar dan dipahami:
J – Trafo Tegangan
D – Struktur fase tunggal
Z – Insulasi cor resin epoksi
X – Dengan belitan tegangan sisa (untuk perlindungan grounding)
9 – Nomor urut desain
35 – Nilai tegangan: 35kV
Penamaan model ini secara langsung menyoroti atribut inti Transformator Tegangan JDZX9-35D/290: dirancang khusus untuk sistem tenaga tegangan menengah, mengadopsi insulasi resin cor, struktur fase tunggal, dan juga dapat dilengkapi dengan belitan tegangan sisa, sangat cocok dengan kebutuhan penggunaan sistem 35kV.
Untuk memastikan pengoperasian jangka panjang yang stabil, Transformator Tegangan JDZX9-35D/290 harus digunakan dalam kondisi berikut:
Instalasi: Hanya untuk penggunaan di luar ruangan
Suhu Sekitar:
Maksimum: +40°C
Minimal: -25°C
Rata-rata harian ≤ 30°C
Ketinggian: ≤ 1000m (desain khusus diperlukan untuk ketinggian yang lebih tinggi)
Tingkat Polusi: Cocok untuk lingkungan Kelas IV
Suasana: Bebas dari debu berat atau gas korosif
| Jenis | Rasio Tegangan Terukur (V) | Kombinasi Kelas Akurasi | Nilai Keluaran (VA) | Keluaran Maks (VA) | Nilai Tingkat Isolasi (kV) |
| JDZX9-35 | 35000/√3/100/√3/100/3 | 0,2/6P | 30/100 | 600 | 40,5/95/200 |
| 0,5/6P | 50/100 | ||||
| JDZXF9-35 | 35000/√3/100/√3/100/√3/100/3 | 0,2/0,2/6P | 20/20/100 | 2×300 | |
| 0,2/0,5/6P | 25/30/100 | ||||
| 0,5/0,5/6P | 30/30/100 |
Comewill, sebagai pemasok trafo tegangan Tiongkok yang berpengalaman, menyediakan layanan penyesuaian yang fleksibel:
Rasio tegangan khusus dan kelas akurasi tersedia
Solusi yang disesuaikan untuk kebutuhan proyek tertentu
Dukungan untuk desain non-standar
Catatan Penggunaan:
Gunakan hanya satu rasio tegangan pada satu waktu untuk pengukuran yang akurat
Hindari operasi multi-rasio secara bersamaan
Berikan parameter terperinci saat memesan untuk memastikan kinerja terbaik
Trafo Tegangan JDZX9-35D/290 banyak digunakan di:
Sistem jaringan listrik
Gardu Induk
Distribusi tenaga industri
Sistem pengukuran energi
Aplikasi proteksi relai
Untuk memastikan trafo benar-benar sesuai dengan kebutuhan sistem Anda, harap tentukan:
Rasio tegangan
Kelas akurasi
Nilai keluaran
Persyaratan khusus (jika ada)
Untuk solusi khusus, tim teknis Comewill siap memberikan dukungan profesional mulai dari desain hingga pengiriman, memastikan pengoperasian yang andal dan efisien di sistem tenaga Anda. Selamat datang untuk menghubungi kami dan dapatkan penawaran sekarang!
