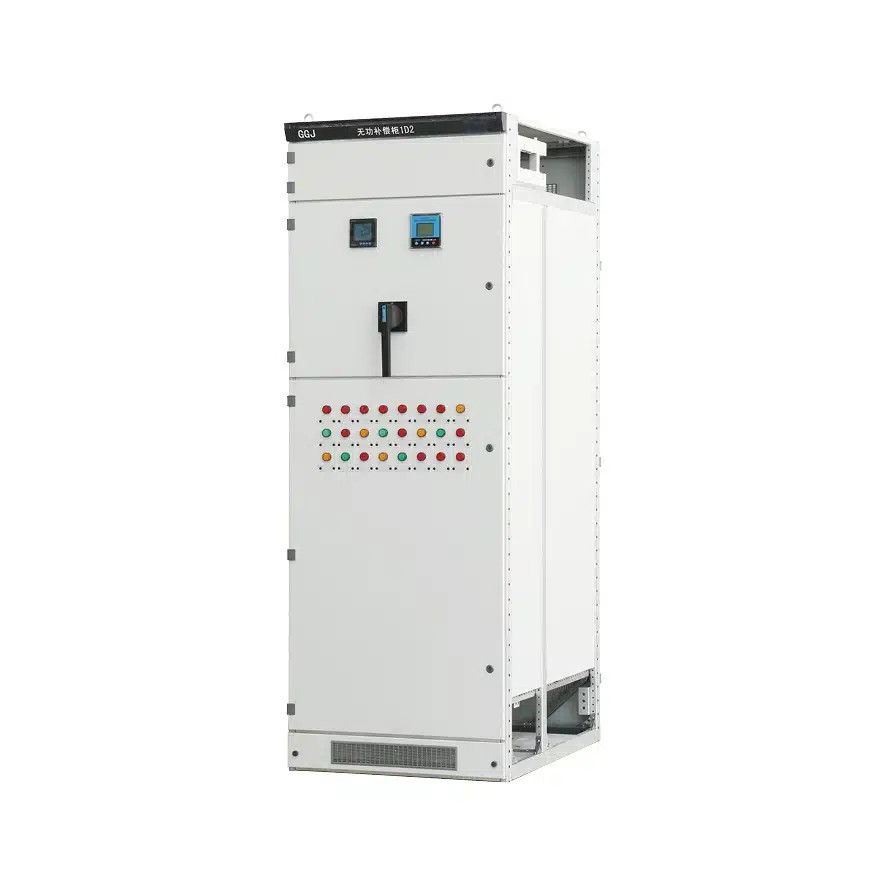

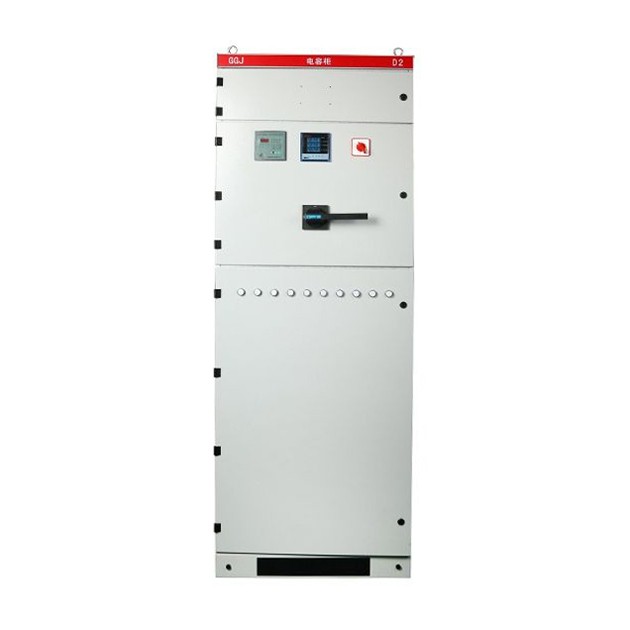

Switchgear Kombinasi Tegangan Rendah GGJ

Sebagai produsen profesional di Tiongkok, pabrik Comewill ingin memberi Anda Switchgear Kombinasi Tegangan Rendah GGJ berkualitas, yang secara efektif meningkatkan faktor daya, mengurangi kehilangan daya reaktif, dan meningkatkan kualitas pasokan daya. Dikendalikan oleh pengontrol cerdas, ia menawarkan fungsionalitas penuh dan kinerja andal dengan kompensasi otomatis, yang mampu meningkatkan faktor daya hingga di atas 0,9.

Switchgear Kombinasi Tegangan Rendah GGJ menyediakan tampilan faktor daya jaringan secara real-time, mencakup rentang lagging (0,00-0,99) dan terdepan (0,00-0,99). Ia dilengkapi dengan fungsi perlindungan komprehensif terhadap tegangan lebih, harmonik berlebihan, kompensasi berlebih, kesalahan sistem, kehilangan fasa, kelebihan beban, dan banyak lagi. Sistem ini mempertahankan parameter yang ditetapkan bahkan saat listrik padam, dan secara otomatis melanjutkan operasi setelah jaringan listrik stabil—tidak diperlukan personel di lokasi.

Berdasarkan keseimbangan beban jaringan, Switchgear Kombinasi Tegangan Rendah GGJ mendukung kompensasi fase demi fase atau mode kompensasi campuran. Dengan kemampuan anti-interferensi yang kuat, produk ini tahan terhadap pulsa interferensi amplitudo 2000V langsung dari jaringan listrik, melebihi standar industri nasional. Setiap jam, perangkat mengukur dan mencatat tegangan tiga fasa, arus, frekuensi, daya aktif, daya reaktif, faktor daya, energi aktif, energi reaktif pada sisi tegangan rendah transformator, serta total tingkat distorsi tegangan/arus dan konten harmonik ke-2 hingga ke-25. Dilengkapi dengan antarmuka RS-232 dan RS-485, memungkinkan transkripsi data melalui komputer genggam.

Melalui komunikasi jarak jauh, ia mencapai pembacaan meter nirkabel, pengujian perangkat, konfigurasi parameter, dan akses ke data real-time dan direkam. Fungsi analisis data bawaannya mendukung pemrosesan, statistik, dan pembuatan kueri data beban operasional. Ini secara komprehensif mengevaluasi kualitas pasokan listrik dengan menghitung tingkat kualifikasi tegangan, tingkat beban, tingkat keandalan, dan tingkat beban maksimum. Pengguna dapat memeriksa faktor daya, daya aktif, dan daya reaktif untuk periode waktu yang berbeda, menghasilkan kurva untuk tegangan fasa, arus, faktor daya, dll., dan mencetak analisis komprehensif dan laporan statistik.

Menegakkan standar

IEC439: 《Switchgear tegangan rendah dan peralatan kontrol》
GB7251: 《Switchgear tegangan rendah》

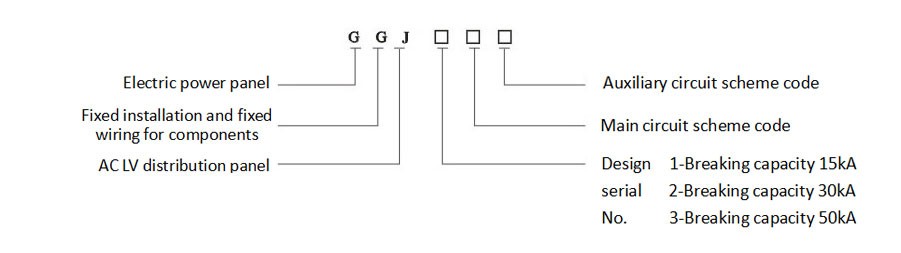

Ketik deskripsi

Kondisi pelayanan normal

1.Suhu udara sekitar tidak boleh melebihi +40℃ atau di bawah -5℃, dan suhu rata-rata 24 jam tidak boleh melebihi +35℃. Jika batas suhu ini terlampaui, Anda harus menurunkan kapasitas pengoperasian perangkat berdasarkan kondisi sebenarnya.
2. Switchgear Kombinasi Tegangan Rendah GGJ ini dirancang hanya untuk penggunaan di dalam ruangan, dan ketinggian lokasi pemasangan tidak boleh melebihi 2000 meter.
3.Saat suhu maksimum mencapai +40℃, kelembapan relatif udara sekitar harus tetap di bawah 50%. Pada suhu yang lebih rendah, kelembapan yang lebih tinggi dapat diterima—misalnya, 90% pada +20℃. Anda juga harus memperhitungkan kondensasi sesekali yang mungkin terbentuk karena fluktuasi suhu.
4.Selama pemasangan, kemiringan perangkat dari bidang vertikal tidak boleh lebih dari 5°, dan seluruh baris kabinet harus relatif rata. Penting untuk memasang perangkat di lokasi yang bebas dari getaran dan benturan keras, sehingga komponen listrik tidak terkena korosi yang berlebihan.

Kekuatan

1.Untuk pertimbangan pengadaan: Switchgear Kombinasi Tegangan Rendah GGJ dari Welcome (Wenzhou) Electric Co., Ltd. dilengkapi dengan beberapa slot ventilasi di bagian atas dan bawah kabinet. Desain ini menciptakan aliran udara alami dari bawah ke atas di dalam kabinet tertutup, yang secara efektif mengatasi tantangan pembuangan panas untuk pengoperasian yang andal.
2. Pintu instrumen switchgear—dilengkapi dengan komponen kelistrikan—dan komponen pemasangan internal membentuk sirkuit perlindungan grounding yang lengkap, memastikan kontinuitas grounding yang konsisten setiap saat.

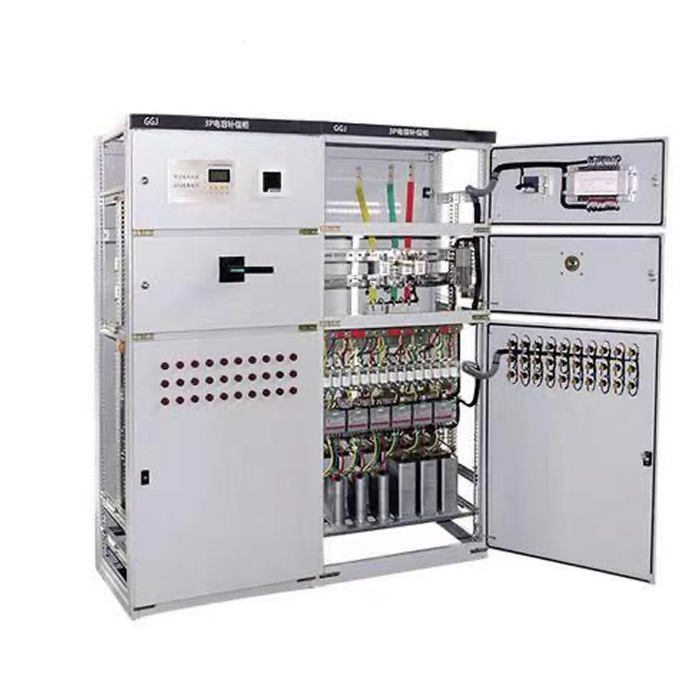

3.Kami menempatkan busbar utama di bagian belakang atas kabinet, dipasangkan dengan klem busbar tipe AMJ yang dibuat dari bahan poliester DMC/SMC tak jenuh berkekuatan tinggi. Klem ini memberikan kekuatan mekanik dan kinerja insulasi yang luar biasa, sedangkan penutup atas kabinet yang dapat dilepas menyederhanakan perakitan di lokasi dan penyesuaian busbar utama.
4. Kabinet dilengkapi lapisan bubuk elektrostatis untuk daya rekat yang kuat, dan semua komponen internal menjalani perawatan galvanisasi dan pasivasi. Hal ini meningkatkan kemampuan “tiga ketahanan” switchgear: ketahanan terhadap kelembapan, ketahanan terhadap debu, dan ketahanan terhadap korosi, sehingga memperpanjang masa pakainya di berbagai lingkungan.
5.Untuk memenuhi kebutuhan proyek yang berbeda, Switchgear Kombinasi Tegangan Rendah GGJ mendukung beberapa opsi entri kabel—entri atas, entri bawah, dan entri belakang—menawarkan pemasangan fleksibel untuk proyek pengadaan.

Instruksi pemesanan

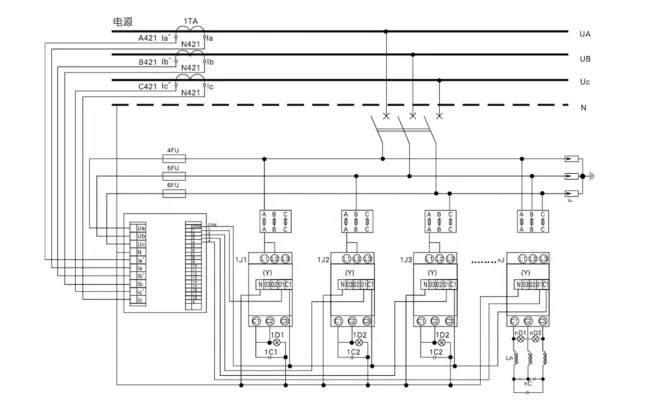

◇ Diagram sirkuit utama;
◇ Kapasitas kompensasi dan metode kompensasi;
◇ Jika tidak sesuai dengan kondisi pengoperasian normal produk, maka harus ditentukan terlebih dahulu.
