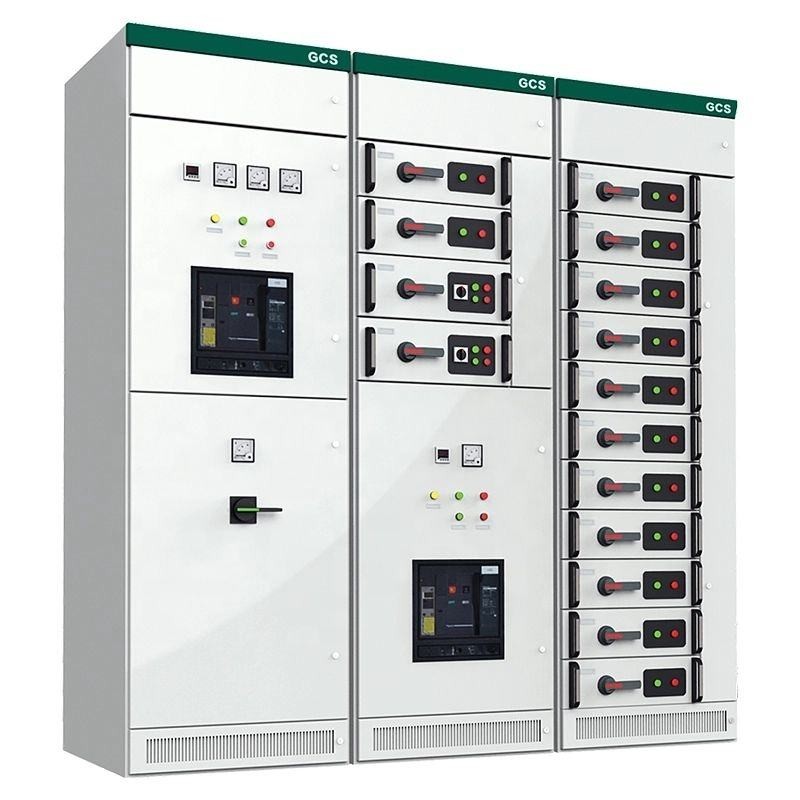

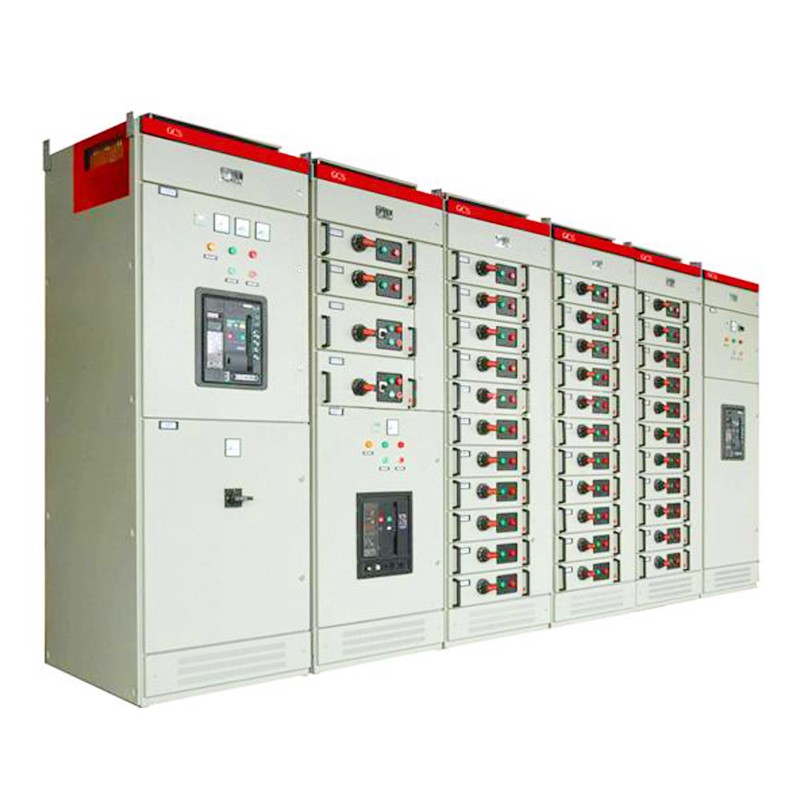

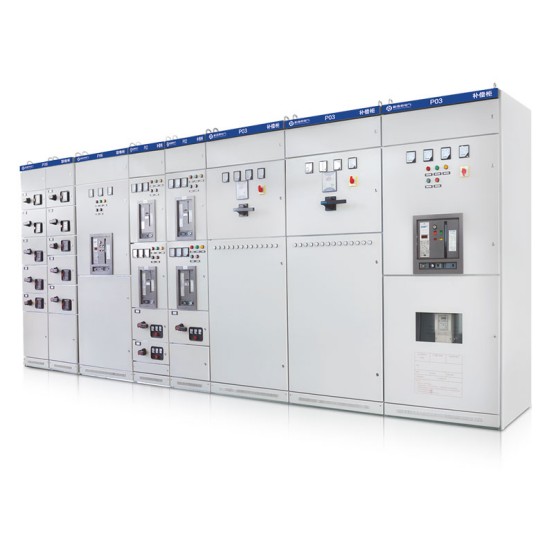

Switchgear Tegangan Rendah GCS yang Dapat Ditarik

Switchgear penarikan tegangan rendah GCS kualitas tinggi Comewill memiliki kemampuan pembuatan dan pemutusan yang tinggi, stabilitas dinamis dan termal yang baik, struktur yang canggih dan masuk akal, skema kelistrikan yang fleksibel, tingkat perlindungan yang tinggi, keamanan dan keandalan, kemudahan perawatan, dan indikator kinerja teknis yang sangat baik.

Fitur

1.Rangka kabinet switchgear tegangan rendah GCS yang dapat ditarik mengadopsi teknologi pelipatan ganda dan dibuat dari pelat baja berlapis aluminium-seng. Didesain dengan lubang modular dengan jarak 25mm (profil K), rangka ini menawarkan struktur sederhana dan daya tahan yang luar biasa. Dirakit dengan sambungan baut melintang dan memanjang yang presisi, seluruh rangka tidak memerlukan perawatan sepanjang masa pakainya.
2. Cangkang kabinet mengalami pelapisan listrik dan pelapisan bubuk untuk meningkatkan perlindungan. Penutup atas kompartemen busbar horizontal dapat dilepas, sehingga memudahkan pemasangan busbar di lokasi dan mengurangi kerumitan operasional.
3. Zona fungsional di dalam kabinet dipartisi dengan jelas, terutama terdiri dari kompartemen unit fungsional dan kompartemen kabel. Setiap unit beroperasi secara independen dengan fungsi terisolasi, memastikan tidak ada interferensi timbal balik antar komponen yang berbeda.
4. Busbar horizontal dipasang secara horizontal di bagian bawah kabinet, secara signifikan meningkatkan kemampuannya menahan tekanan listrik yang disebabkan oleh arus hubung singkat.
5.Dengan struktur tipe laci, kabinet dapat menampung hingga 36 sirkuit, masing-masing dengan arus pengenal 400A atau lebih rendah. Sirkuit laci mendukung konversi tiga posisi tanpa mengurangi tingkat perlindungan kabinet.
6.Setiap unit fungsional dapat menampung maksimal 11 laci ukuran penuh atau 22 laci setengah ukuran (1/2), menawarkan opsi konfigurasi yang fleksibel.
7.Laci dilengkapi dengan lima posisi operasional: Terbuka, Tertutup, Uji, Diekstraksi, dan Terisolasi. Indikator audio, visual, dan tekstual yang sesuai memberikan sinyal status yang jelas untuk pengoperasian intuitif.

Ikhtisar Produk

Switchgear Tarik Tegangan Rendah GCS, yang dikembangkan dan dipasok secara independen oleh Welcome (Wenzhou) Electric Co., Ltd., adalah rangkaian peralatan lengkap berperforma premium yang dirancang untuk sistem distribusi daya tegangan rendah—pilihan ideal untuk pengadaan teknik, pencocokan proyek, dan pengadaan peralatan dalam jumlah besar. Mengintegrasikan struktur modular ilmiah dengan kinerja kelistrikan yang andal, switchgear ini dibeli dan diterapkan secara luas dalam skenario utama seperti pembangkit listrik, bengkel industri, gedung bertingkat, dan kompleks komersial skala besar, berfungsi sebagai perangkat inti untuk kontrol distribusi daya dan alokasi energi yang tepat.
Keuntungan pengadaan intinya terletak pada desain canggih yang dapat ditarik: setiap unit fungsional (termasuk pemutus sirkuit, kontaktor, dll.) dapat dengan mudah ditarik atau dimasukkan tanpa mengganggu operasi sistem secara keseluruhan. Hal ini secara signifikan menyederhanakan proses pemeliharaan dan perbaikan pasca-pengadaan, meminimalkan waktu henti peralatan, dan secara efektif mengurangi biaya pengoperasian dan pemeliharaan keseluruhan bagi pihak pengadaan.
Selama produksi, Welcome (Wenzhou) Electric Co., Ltd. mematuhi standar kontrol kualitas yang ketat, mengadopsi bahan isolasi bermutu tinggi dan teknik manufaktur presisi. Switchgear dilengkapi dengan beberapa mekanisme perlindungan keselamatan yang komprehensif (perlindungan arus pendek, perlindungan kelebihan beban, dll.), yang memungkinkannya beradaptasi secara stabil terhadap lingkungan jaringan listrik yang kompleks dan memastikan pengoperasian sistem distribusi yang aman dan berkelanjutan—sepenuhnya memenuhi persyaratan keandalan yang tinggi dalam proyek pengadaan. Selain itu, desain modularnya yang fleksibel mendukung perluasan sesuai permintaan, yang secara akurat dapat menyesuaikan kebutuhan pengadaan yang disesuaikan dari berbagai proyek untuk berbagai kapasitas dan mode kontrol, sehingga meningkatkan kemampuan adaptasi dan efektivitas biaya pengadaan. Sebagai peralatan distribusi listrik tegangan rendah yang hemat biaya, efisien, dan aman, telah menjadi pilihan pengadaan terpercaya di bidang distribusi listrik tegangan rendah modern.
Switchgear tegangan rendah GCS yang dapat ditarik ini sepenuhnya mematuhi standar internasional dan nasional yang relevan seperti IEC60439-1, GB7251.1 "Peralatan switchgear dan kontrol lengkap bertegangan rendah" dan GB/T 24274 "Peralatan switchgear dan kontrol lengkap bertegangan rendah yang dapat ditarik", memastikan bahwa proyek pengadaan memenuhi persyaratan standardisasi dan kepatuhan, serta memberikan jaminan kualitas yang kuat untuk keputusan pengadaan.
‌

Kondisi Lingkungan Penggunaan Normal

Suhu Sekitar: Suhu udara sekitar tidak boleh melebihi +40℃ atau lebih rendah dari -5℃, dan suhu rata-rata 24 jam tidak boleh melebihi +35℃. Untuk proyek pengadaan yang melibatkan penggunaan di luar kisaran suhu di atas, switchgear tegangan rendah GCS yang dapat ditarik harus dioperasikan dengan kapasitas yang lebih rendah untuk memastikan keselamatan operasional dan stabilitas kinerja.
Kelembaban Relatif: Ketika suhu lingkungan maksimum mencapai +40℃, kelembaban relatif tidak boleh melebihi 50%. Kelembapan yang lebih tinggi diperbolehkan pada suhu yang lebih rendah (misalnya, kelembapan relatif 90% pada +20℃). Selama pengadaan dan pemasangan selanjutnya, pertimbangan yang memadai harus diberikan terhadap potensi risiko kondensasi yang disebabkan oleh perubahan suhu mendadak untuk menghindari kegagalan peralatan.
Ketinggian: Ketinggian lokasi pemasangan standar tidak boleh melebihi 2000m di atas permukaan laut. Untuk proyek pengadaan di area di atas 2000m, peralatan harus diturunkan daya penggunaannya, dan persyaratan terkait harus ditentukan dengan jelas dalam kontrak pengadaan.
Kondisi Lokasi Pemasangan: Switchgear harus dipasang di lokasi yang bebas dari bahaya kebakaran, risiko ledakan, debu tebal, korosi kimia, dan getaran atau benturan parah. Pihak pengadaan harus memastikan bahwa lingkungan di lokasi memenuhi persyaratan di atas sebelum pengiriman untuk memastikan masa pakai dan keandalan peralatan.
Negosiasi Lingkungan Khusus: Jika lingkungan penggunaan sebenarnya dari proyek pengadaan gagal memenuhi persyaratan yang disebutkan di atas, pihak pembeli harus segera berkomunikasi dan bernegosiasi dengan Welcome (Wenzhou) Electric Co., Ltd. untuk merumuskan solusi khusus (seperti peningkatan material khusus atau perbaikan struktural) untuk memastikan kepatuhan terhadap kebutuhan operasi proyek.

Parameter Teknis Utama

Catatan: Untuk solusi perkabelan belakang, disarankan kedalaman kabinet 1000mm.

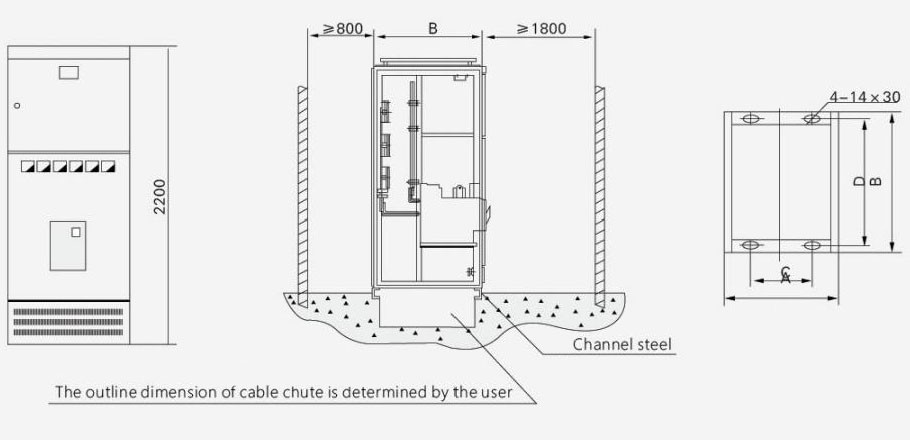

Diagram Instalasi

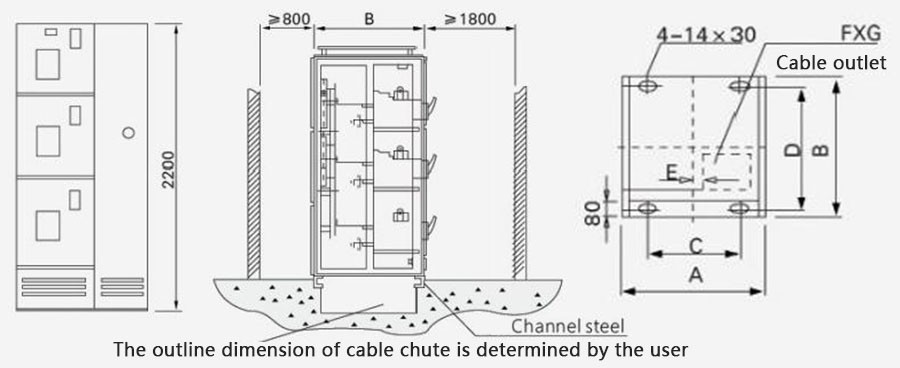

Gambar 2 Diagram pemasangan kabinet PC

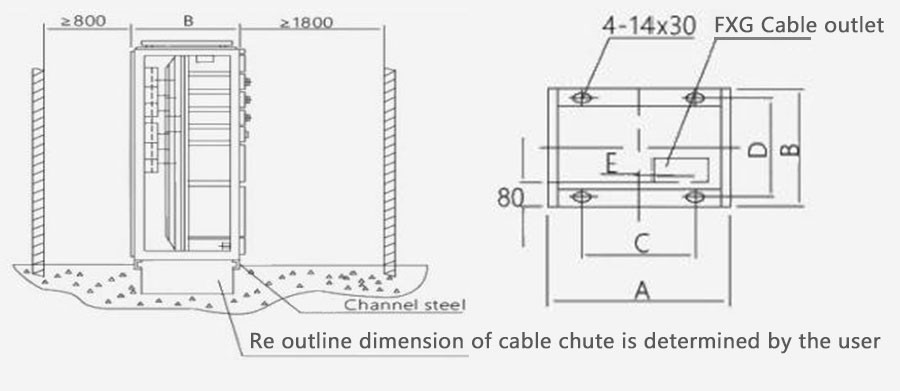

3 Diagram pemasangan kabinet PKS
