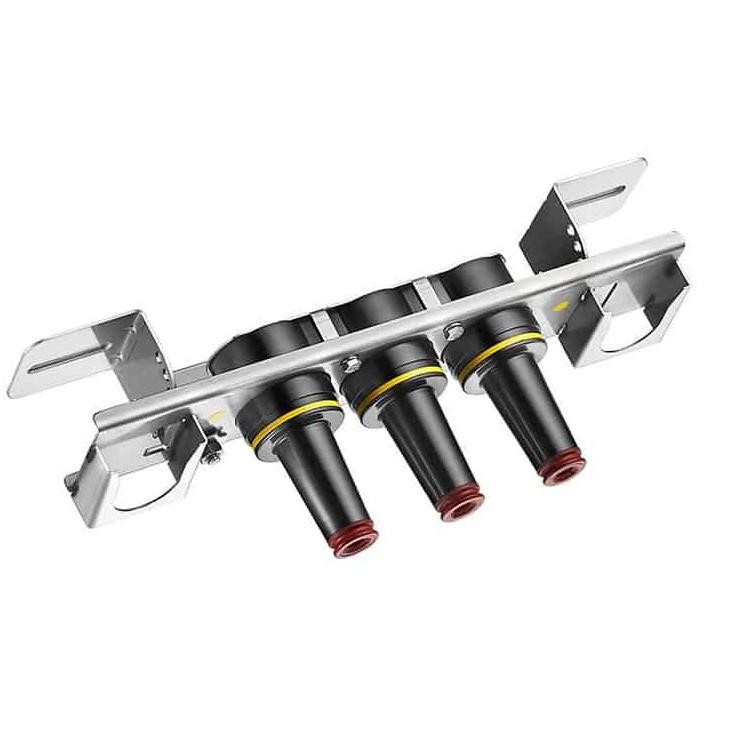

Sambungan Pemutus Beban 15KV 200A

Loadbreak Junction 15KV 200A dari pabrik Comewill dilengkapi dengan jalur pembawa arus yang seluruhnya terbuat dari tembaga, memastikan kinerja yang andal dan konsisten dalam kondisi apa pun.
Ini sepenuhnya memenuhi persyaratan Standar IEEE 386, dan sepenuhnya dapat dipertukarkan dengan produk pesaing dan komponen kawin lainnya yang juga mematuhi Standar IEEE 386. Jika dipasang dengan komponen yang cocok, sambungan pemecah beban ini menghasilkan sambungan terlindung sepenuhnya, ideal untuk aplikasi pemecah beban.

Apa itu Persimpangan Loadbreak 15KV 200A?

Loadbreak Junction 15KV 200A adalah perangkat sambungan kabel tegangan menengah yang digunakan dalam sistem distribusi daya untuk menyambungkan, mencabangkan, dan membagi kabel bawah tanah 15kV dengan aman sekaligus memungkinkan pengoperasian loadbreak (live switching). Biasanya mencakup beberapa antarmuka 200A (seperti 2, 3, atau 4 cara) yang digabungkan secara internal, memungkinkan konfigurasi loop, tap, atau splice yang fleksibel. Dibangun berdasarkan Standar IEEE 386, sistem ini memastikan pengoperasian yang terlindung sepenuhnya, aman, dan andal pada aplikasi trafo, switchgear, dan brankas bawah tanah yang dipasang pada bantalan.

UJI PRODUKSI

Pengujian dilakukan sesuai dengan Standar IEEE/ANSI 386.
Tingkat Tegangan Korona Minimum – 11 kV
Tahan AC 1 Menit – 34 kV

Pengujian dilakukan sesuai dengan persyaratan proses pembuatan Chardon:
Pemeriksaan Fisik
Diseksi Berkala
Analisis Sinar-X Berkala

PERINGKAT TEGANGAN
Kelas Tegangan 15 kV
Maks. Tahap Pemeringkatan ke Tahap 14,4 kV
Maks. Rating Fase ke Tanah 8,3 kV
AC 1 Menit Tahan 34 kV
DC 15 Menit Tahan 53 kV
BIL dan Puncak Gelombang Penuh 95 kV
Level Tegangan Korona Minimal 11 kV
PERINGKAT SAAT INI
Berkelanjutan：200 amp rms
Peralihan：10 operasi pada 200 amp rms pada 14,4 kV
Penutupan Kesalahan：10,000 amp rms simetris pada 14,4 kV selama 0,17 detik setelah 10 operasi peralihan berhasil berturut-turut
Waktu Singkat：
• 10.000 amps rms simetris selama 0,17 detik
• 3,500 amps rms simetris selama 3,0 detik

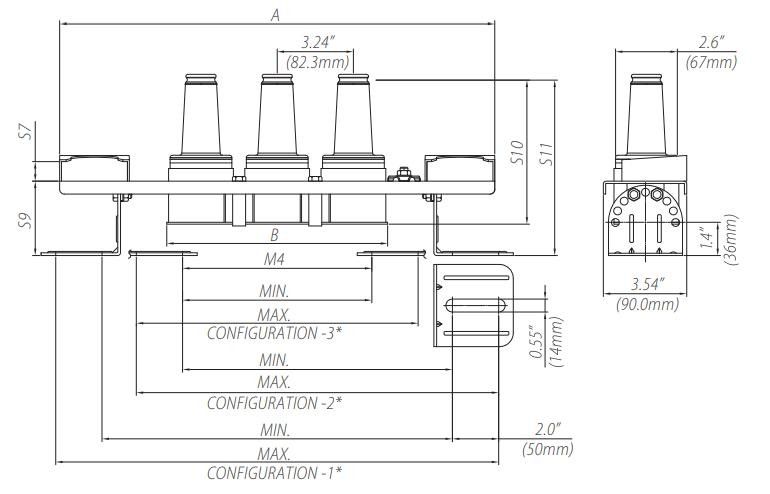

Persimpangan dengan Informasi Dimensi Braket

Langkah Operasi Pemutus Beban

1. Kencangkan tongkat penjepit dengan erat ke mata penarik.
2. Jangan melakukan gaya tarik apa pun — cukup putar konektor sedikit searah jarum jam untuk mematahkan gesekan permukaan antara siku dan bushing.
3. Tarik konektor langsung dari selongsongnya dengan gerakan cepat dan kuat. Pastikan untuk menjauhkan konektor dari ground plane.
4. Tempatkan konektor pada perangkat aksesori yang sesuai, dengan mengikuti petunjuk pengoperasian aksesori tersebut.
5. Gunakan penjepit untuk memasang tutup pelindung berinsulasi (dengan kabel pembuangan tersambung ke ground sistem) pada selongsong berenergi yang terbuka.

Pertanyaan Umum

Apa fungsi utama dari Loadbreak Junction 15KV 200A?
Ini digunakan untuk membagi, memutar, menyadap, atau menyambung kabel tegangan menengah sekaligus memungkinkan peralihan pemutus beban yang aman dalam sistem distribusi energi.
Apakah kompatibel dengan merek lain?
Ya, konektor ini sepenuhnya mematuhi Standar IEEE 386™, memastikan pertukaran yang lengkap dengan sistem konektor berinsulasi terpisah yang kompatibel.
Apakah bisa digunakan pada instalasi bawah tanah?
Sangat. Ini dirancang khusus untuk peralatan yang dipasang di bantalan dan aplikasi ruang bawah tanah di mana kendala kelembaban, debu, dan ruang sering terjadi.
Fitur keselamatan apa yang disediakan oleh Loadbreak Junction 15KV 200A?
Produk ini menawarkan insulasi EPDM yang terlindung sepenuhnya, operasi pemecah beban yang terkontrol, kemampuan menahan impuls yang tinggi, dan kinerja interupsi busur yang stabil untuk peralihan yang aman.
